ТЕХНИЧЕСКИЕ ДАННЫЕ МОТОЦИКЛА PANNONIA ТИПА TL250/F TL250/D TL250/B

Диаметр цилиндра:
68 мм

Ход поршня:
68 мм

Рабочий объем цилиндра:
246,83 см3

Степень сжатия:
39,8 см3 (1:7,2)

Максимальная мощность:
14 л. с. при 5100 об/мин

Максимальный крутящий момент:
2,16 кгм при 4300 об/мин

Передача:
Общая передача между кривошипным валом и задним колесом:
при I передаче - 17,35
при II передаче - 10,34
при III передаче - 7,81
при IV передаче - 5,92

Максимальная скорость:
110 км/час

Электрическое оборудование:
а) Маховиковое магнитное зажигание левостороннее. 6 в 45 вт осветительный и отдельно встроенный для зарядочной электрической цепи аккумулятора. Присоединение кабеля зажигания с бакелитовой и резиновой изоляцией, с легко выключаемым пружинным контактом типа AVF GV1-45/6.
б) Маховиковое генераторное зажигание, оборудование 6в / 60вт. Оно снабжено динамо, установленным на конец главной оси, с отдельным регулятором напряжения, с аккумуляторным зажиганием. Трансформатор и регулятор напряжения установлены вместе с генератором под правосторонней крышей двигателя.

Запальная свеча:
Теплотворная способность М 14 х 1,25:V3, Бош 225 или же соответствующая этой теплотворной способности запальной свечи хорошей марки.

Регулировка запала:
2,8 - 3,2 мм перед мертвой точкой.

Размеры и весовые данные:
Расстояние между колесами - 1380 мм
Общая длина - 2100 мм
Ширина - 680 мм
Общая высота - 980 мм
Расстояние между рулем и седлом - 650 мм
Высота сидения седла - 760 мм
Высота - 130 мм
Вес нетто - 146 кг
Объем топливного бака - 18 л
4 л запасного топлива с переключательным бензиновым краном, с отстойником

Размеры резиновых шин:
с передней стороны - 19x3,00
с задней стороны - 19x3,25

Размеры спиц:
4x163 мм 2x36 ш

Ход передней телескопической вилки:
165 мм

Задней подвески:
75 мм

Освещение:
прожекторное зеркало диаметром 160 мм с лампой билюкс 6 в 35/35 вт, с лампой ближнего света 1,5 вт, встроенный спидометр со счетчиком километров, освещаемые лампами 1,2 вт. Для заднего освещения монтированы: осветитель номерной дощечки, лампа 6 в 3 вт и лампа тормозного сигнала 6 в 5 вт.

Аккумулятор:
6 в 7 А

Приводные цепи :
моторная цепь - 3/8 х 3/8 х 6 мм, однорядный, 64 звена
цепь заднего колеса - 1/2 X 5/16 X 8,5 мм, 120 звеньев

Шарикоподшипники:
в поворотном приводном механизме - 6305 размер, 25 х 62 х 17 3 шт.
в коробке передач - 6303 размер, 17x47x14 2 шт. , 6204 размер, 20 X 47 х 14, 2 шт., 6203 размер, 15x42x13, 4 шт.
в ступицах у коляски мотоцикла - 6204 размер, 20x42x12, 2 шт.
в ступице цепного колеса - 6204 размер, 20x47x14, 1 шт.

Размеры монтированных в двигателе резиновых уплотняющих колец (Симмеринг) и их количество :
25 х 50 х 10 мм, 2 шт. у главного вала
28 х 47 х 10 мм, 1 шт. в коробке передач
10 х 22 х 8 мм, 2 шт. в амортизаторе
30 х 40 х 8 мм, 1 шт. в корпусе привода Размеры шарикоподшипника:
в рулевой втулке - 5,556 мм 40 шт.
у стержня муфты сцепления - 6,34 мм 2 шт.

Заполнение смазочного материала и топлива:
В коробке передач моторное масло - летом SAE 50 1,5 л., зимой SAE 35 1,5 л.

В заднем амортизаторе:
морозостойкое некислотное буферное масло 2 х 0,8 л.

Пружину первой телескопической вилки после 5000 км нужно смазывать

Октановое число бензина:
70-75 в пропорции 20 л. бензина 1 кг. автола хорошего качества перемешивается.

Давление воздуха резиновой шины, атм:
соло: спереди - 1,3 , сзади - 1,7
с пассажиром: спереди - 1,5 , сзади - 1,8
с коляской: спереди - 1,5 , сзади - 1,9 , колесо коляски - 1,5

В случае использования коляски мотоцикла звёздочку вторичного вала с 16 зубьями надо сменить на звёздочку с 15 зубьями.


Спидометр со счетчиком:
диаметр 80 мм на скорость 0-120 км/час

Счетчик Километров:
Способность измерения: до 100 000 км

Размеры жиклера:
диаметр 1,05 мм (1,10 мм)

Расход топлива после обкатки:
4 л/100 км при равномерной скорости 60 км/час

Привод распределения:
двухтактный, одноцилиндровый поршневой перекрестный промывной, системы Шнюрле
всасывание-открытие и закрытие от верхней мертвой точки ±68,5°
перетекание-открытие и закрытие от верхней мертвой точки ±55°
выхлоп-открытие и закрытие от верхней мертвой точки ±71,5°

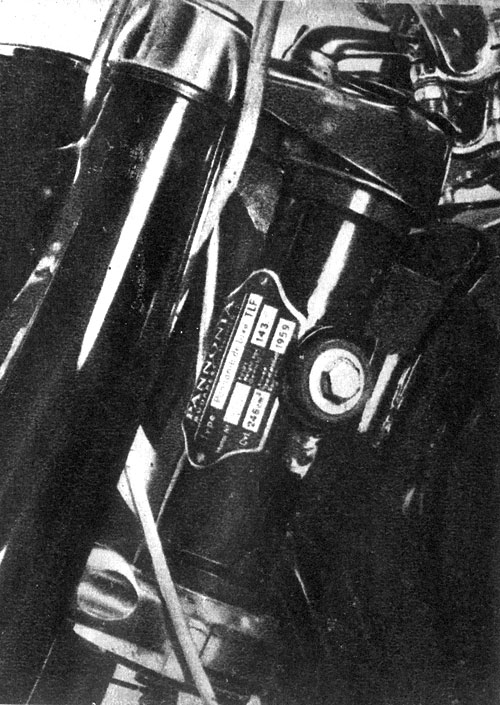

Место листа шасси:
Лист шасси установлен на рулевой втулке каркаса и содержит следующие данные:
Номер двигателя
Номер шасси
Год выпуска
см3

Рис. 5. Место листа шасси

Номер двигателя, указанный на листе шасси, можно найти на левой нижней части моторного блока между двумя подвесными болтами мотора.

Рис. 6. Место номерной дощечки (номер мотора)

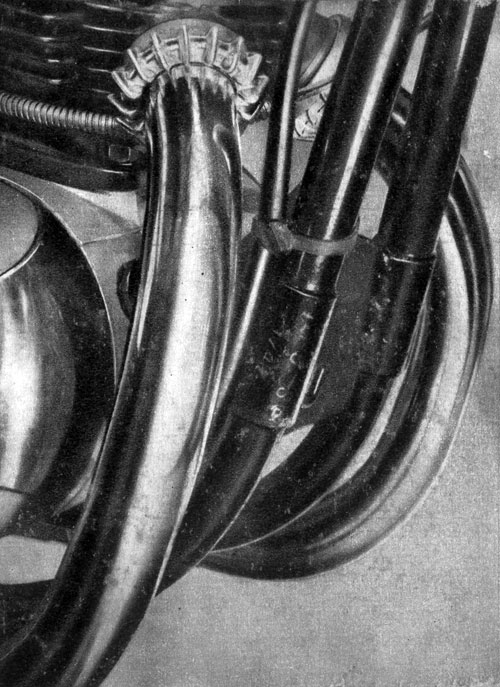

Номер шасси можно найти над правосторонним передним нижним изгибом каркаса.

Рис. 7. Место дощечки с номером шасси

Рис. 8. Вид сбоку

1. Рычаг управления сцеп­лением
4. Включатель билюкс и кнопка звукового сигнала
5. Рулевой зажим
7. Место замка для рулевого механизма
8. Ключ центрального включателя и пуска
10. Бензиновый кран
11. Рычаг ножного переключателя
12. Рычаг кикстартера
13. Коробка для инструментов с замком
14. Гайка оси коромысла
15. Установочный винт заднего тормоза
23. Станина двигателя
24. Передний телескоп
25. Карбюратор

Рис. 9. Вид сбоку

2. Рычаг тормоза
3. Вращающийся рычаг управления дросселем
6. Рулевые установочные т.е. опорные болты
9. Заправочное отверстие бензина
16. Передний установочный болт тормоза
17. Педаль ножного топмоза
18. Задняя лампа
18/а Автомат сигнальной лампы торможения
19. Натяжной болт цепи
20. Коробка аккумулятора
21. Боковая подставка
22. Отверстие контроля цепи
26. Снимаемый конец балансира
27. Задний амортизатор
