ГЛАВА 3

ТРАНСМИССИЯ ИРБИТСКОГО МОТОЦИКЛЕТНОГО ЗАВОДА

3.1.

СЦЕПЛЕНИЕ ИРБИТСКОГО МОТОЦИКЛЕТНОГО ЗАВОДА

Сцепление предназначено для плавного соедине­ния и разъединения двигателя с трансмиссией при трогании мотоцикла с места и для перехода с одной скорости на другую, а также для ограничения крутя­щего момента, передаваемого от двигателя на транс­миссию и наоборот.

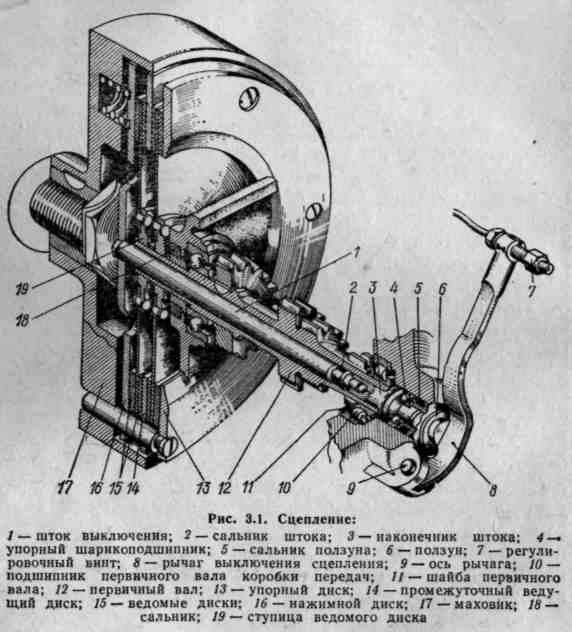

На мотоциклах Ирбитского мотоциклетного за­вода применяется сухое двухдисковое сцепление (рис, 3.1). Ведущие диски (нажимной, промежуточный, упорный) выполнены из стали. Рабочие поверх­ности всех дисков отшлифованы. В центре нажимно­го диска имеется отверстие квадратного сечения, а впереди — выточки под пружины. Нажимной и упор­ный диски центрируются на пальцах маховика и мо­гут свободно перемещаться по ним в осевом направ­лении. Упорный же диск крепится к пальцам винтами с потайными головками. Винты контрятся раскерновкой металла диска в шлиц винта. Для правильной сборки сцепления и сохранения балансировки махо­вика и сцепления на дисках и на кольцевом ребре маховика керном наносят метки, которые при сборке совмещают. К стальным ведомым дискам приформованы фрикционные накладки и приклепаны шлицевые ступицы для передачи крутящего момента.

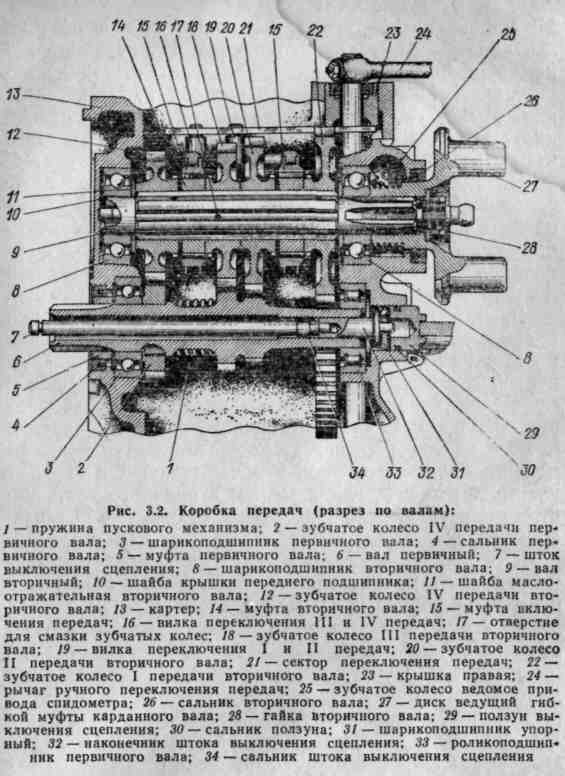

Шток выжима сцепления имеет хвостовик квадрат­ного сечения, что предотвращает проворачивание штока в нажимном диске. Шток вместе с наконечни­ком проворачивается относительно ползуна в упор­ном подшипнике. Ползун за счет воздействия рычага перемещается вперед в осевом направлении и через подшипник, наконечник и шток перемещает нажим­ной диск сцепления и разъединяет диски, в резуль­тате чего передача крутящего момента прекращается. Если усилие с рычага снять, то под действием пру­жин диски перемещаются назад, возвращая в исход­ное положение шток, наконечник, подшипник, ползун.

Диски прижимаются друг к другу пружинами, при этом возникают силы трения, которые и передают крутящий момент.

Если рычаг отпускать плавно, то диски прижима­ются друг к другу постепенно, силы трения нараста­ют плавно, крутящий момент будет увеличиваться по­степенно, за счет чего мотоцикл плавно трогается с места.

Если крутящий момент превысит расчетное значе­ние, например за счет инерции маховика при боль­ших частотах вращения, то при жестком соединении двигателя и трансмиссии может произойти разрушение деталей. При наличии же сцепления в случае превышёния расчетного значения крутящего момента сил трения дисков не хватает для передачи такого момента, диски пробуксовывают друг относительно друга, предохраняя детали от разрушения.

Управление сцеплением осуществляется рычагом на левой стороне руля. При нажатии на рычаг уси­лие через трос в гибкой оболочке (трос Боудена) пе­редается рычагу на коробке передач, который воз­действует на ползун и выключает сцепление.

Поскольку детали сцепления во время работы из­нашиваются, то и положение рычага сцепления на коробке передач меняется,— увеличивается свободный ход рычага, нарушается управление сцеплением. Для регулирования правильного включения и вы­ключения сцепления на тросе имеются регулировоч­ные винты, которыми добиваются такого положения, чтобы при нажатии на рычаг выключения сцепления на руле до начала разъединения дисков свободный ход_ рычага равнялся 5—8 мм. Свободный ход измеряется на расстоянии ¾ длины рычага от оси вращения.

Для проверки свободного хода надо рычаг на ко­робке передач отвести в крайнее заднее положение, при этом рычаг на руле повернется до упора в кронштейн (по часовой стрелке). Далее необходимо перемещать рычаг на руле на себя. Вначале рычаг должен перемещаться практически без усилия, а в момент начала выключения сцепления — с усилием. Расстояние, на которое переместится рычаг на руле до начала нарастания усилия, называется свободным хо­дом. При отсутствии свободного хода детали управле­ния сцепления будут препятствовать плотному прижа­тию дисков сцепления. При этом силы трения между дисками будут малы, что приведет к неполной переда­че крутящего момента. В этом случае сцепление «бук­сует» и скорость мотоцикла не увеличивается с уве­личением частоты вращения двигателя.

Если свободный ход будет большим, то при пере­мещении рычага сцепления на руле в основном будет выбираться свободный ход и детали управления сцеплением переместятся недостаточно для полного разъединения дисков. В этом случае и при выключен­ном сцеплении будут действовать силы трения, вследствие чего и при включенной передаче мото­цикл будет двигаться, т. е. говорят, что сцепление «ведет».

Причиной пробуксовки сцепления может быть, также попадание на диски масла из двигателя или коробки передач при разрушении сальников так как при этом уменьшается коэффициент трения дисков сцепление пробуксовывает. Как временную меру для устранения этого дефекта можно рекомендовать залить бензин в полость маховика чёрез смотровое окно для установки зажигания и кикстартером пророворачивать маховик, одновременно включая и выклю­чая сцепление. Производить эту операцию надо быст­ро во избежание вытекания бензина из полости маховика. Однако при первой же возможности надо устранить причину попадания масла на диски.

Иногда и при правильной регулировке сцепление «ведет», что вызывается короблением дисков, которое возникает при перегреве сцепления. Это происходит при длительной работе с пробуксовкой сцепления, на­пример при движении с очень малой скоростью, при продолжительном движении в сложных дорожных условиях (грязь, песок, снег, рытвины), когда прихо­дится часто пользоваться сцеплением. Желательно избегать езды в таких условиях, поскольку возможен перегрев не только сцепления, но и двигателя.

Наиболее распространенными дефектами сцепле­ний»

являются обрыв троса, а также изнашивание пальцев маховика и поверхностей отверстий в нажимном и промежуточном дисках. Для предотвращенная обрыва трос надо промывать и смазывать перед началом и по окончании летней эксплуатации мерно через 4000—6000 км). Для этого трос необходимо снять. Для промывки и смазки потребуется не­большая посуда с узким горлом. Удобно для этих це­лей воспользоваться капроновыми бутылками из-под шампуней и других изделий бытовой химии. В бутыл­ку для промывки заливают керосин, а для смазки — масло, летом более густое (ТАД-17М, МС-20), на зиму более жидкое (М-8В1). В донышке бутылки де­лают отверстие, которое временно закрывают спич­кой, а в горло вставляют предварительно снятый трос. Для того чтобы трос плотно входил в горло бу­тылки, на его оболочку наматывают изоляционную ленту. Затем бутылку переворачивают, трос при этом должен находиться ниже. Далее вынимают спичку и, держась за второй конец троса, придают ему воз­вратно-поступательные движения до тех пор, пока жидкость не начнет вытекать из свободного конца оболочки троса. После промывки троса керосин заме­няют на масло и таким же образом производят смазку.

При обрыве троса его необходимо отремонтиро­вать или заменить новым. Обрыв троса обычно про­исходит около бобышек крепления. Если старая бобышка потерялась, то необходимо изготовить новую, взяв за образец бобышку троса ручного тормоза. По­скольку к моменту обрыва троса детали сцепления, винты, имеют достаточный запас регулировки, укора­чивать оболочку, нет надобности. Бобышки припаиваются обычным припоем, надо только позаботится, что бы бобышка и трос были хорошо протравлены (поль­зуйтесь травленой соляной кислотой).

При изнашивании пальцев и дисков сцепления. они подлежат либо замене, либо ремонту. Для того необходимо разобрать сцепление и снять маховик. За тем установить в маховик нажимной и промежуточный диски так, чтобы пальцы были посредине отвер­стий, а зазор между дисками и буртом маховика был одинаковым по всей окружности. В этом положении с помощью втулок, шайб и болтов прижать диски к маховику. После этого просверлить в дисках и махо­вике отверстия новые пальцы примерно посередине между имеющимися и нанести метки на дисках и маховике для последующей сборки сцепления. Отверстия под пальцы в маховике развернуть до диаметра 12+0.035 и запрессовать в них новые пальцы. Торцы пальцев под упорный диск сцепления должны лежать в одной плоскости с точностью 0,1 мм. Изношенные пальцы сцепления можно не выпрессовывать, если это невозможно сделать, но в этом случае торцы всех пальцев должны лежать в одной плоскости. Для большей надежности с противоположной стороны, пальцы маховика можно приварить. Отверстия в ди­сках под пальцы сцепления должны быть больше диаметра пальца на 0,2—0,5мм.
