РЕМОНТ ДВИГАТЕЛЯ ИРБИТСКОГО МОТОЦИКЛЕТНОГО ЗАВОДА



Неисправности двигателя можно разделить на три группы:

- вызванные нарушением регулировки;

- возникающие вследствие естественного изнашива­ния деталей при длительной эксплуатации;

- случайные, вызванные поломкой деталей в резуль­тате скрытых дефектов, аварий, неправильной экс­плуатации.

При возникновении неисправностей последней группы детали, как правило, имеют значительные по­вреждения и ремонту не подлежат. Ремонт двигателя в этом случае будет заключаться в замене повреж­денных деталей новыми.

Неисправности могут быть вызваны нарушением регулировки: зажигания, карбюраторов, механизма газораспределения.

Порядок регулировки зажигания и карбюраторов будет дан в соответствующих разделах книги, здесь же мы подробнее рассмотрим регулировку механизма газораспределения.

В механизме газораспределения регулируется за­зор в приводе клапанов. Для того чтобы клапан гер­метично садился на седло, необходимо, чтобы в то время, когда кулачок не воздействует на толкатель, между клапаном и деталями привода был зазор. Если зазора не будет, то клапан упрется в привод и не сядет на седло.

Регулировку зазора производят на холодном двигателе. Так как при прогретом двигателе можно обжечься о горячие детали. Кроме, того, зазор при нагревании изменяется. Причем у нижнеклапанного двигателя М-72 зазор при прогреве двигателя уменьшается (поэтому зазор часто называют «тепловым»), а у верхнеклапанных двигателей зазор увеличивается. Поэтому для нижнеклапанных двигателей при регулировке назначают больший зазор, а для верхне­клапанных — меньший. Кстати, термин «тепловой за­зор» для верхнеклапанных двигателей мотоциклов «Урал» не совсем верен, хотя по привычке его часто употребляют. Если у верхнеклапанных двигателей зазор отрегулировать на горячем двигателе, то при остывании двигателя зазор может исчезнуть, что приведет к прогару клапанов.

Проверку и регулировку зазоров производят в со­ответствии с указанием инструкции или чаще, если появились признаки нарушения регулировки.

Внешним признаком увеличения зазоров в при­воде клапанов является звонкий металлический стук в головках цилиндров на прогретом двигателе. При­знаками отсутствия зазоров являются падение мощ­ности двигателя, «хлопки» в карбюратор.

Для проверки и регулировки зазоров между кла­паном и коромыслом необходимо снять крышку го­ловки цилиндра (не забывайте, что в головке нахо­дится масло) и установить коленчатый вал в такое положение, чтобы клапан был закрыт. В инструкции, указано, при каком положении, коленчатого вала ре­гулируют каждый из клапанов. Такая регулировка обеспечивает наиболее точные, значения зазоров с учетом биения кулачков.

Вследствие совершенствования технологии изготовления биение кулачков в настоящее время незначительно, поэтому можно предложить более простой способ регулировки. Для регулировки двух клапанов сразу в одном из цилиндров надо установить поршень в верхнюю мертвую точку в такте сжатия. Верхнюю мертвую точку можно определить по риске на маховике, а такт сжатия — по положению клапа­нов: оба клапана должны быть закрыты (у противо­положного цилиндра при этом один из клапанов будет открыт). После этого необходимо щупом проверить зазор между штоком клапана и коромыслом. При отсутствии щупа зазор можно проверить, прижав ко­ромысло к штоку клапана и вращая штангу. Штанга должна легко вращаться, но не должна иметь ощутимого осевого перемещения.

Если зазор не соответствует указанным в инструк­ции, то необходимо ослабить контргайку и отрегули­ровать его регулировочным болтом. После регулировки затянуть контргайку и вновь проверить зазор, так как при затяжке контргайки зазор часто изменяется. После регулировки зазоров в одном цилиндре повер­нуть коленчатый вал на 1 оборот и повторить опера­ции на втором цилиндре.

Рассмотрим порядок ремонта двигателя при воз­никновении неисправностей, появляющихся в процес­се эксплуатации.

В первые 8 – 10 тыс. км пробега чаще других встречается дефект «прихват» поршня, возникающий, как правило, в месте перехода юбки поршня в «холодильники». Если «прихват» незначительный (шири­на полос с задирами 5—7 мм), необходимо опилить, поршень мелким напильником или надфилем (пользоваться для этой цели наждачной бумагой нежела­тельно, так как абразивные частицы с бумаги будут вдавливаться в мягкий металл поршня и в дальней­шем вызовут повышенный износ цилиндра). Навола­кивание алюминия на зеркало цилиндра можно удалить и наждачной бумагой, так как зеркало цилиндра достаточно твердое, абразивные частицы не вдавливаются в него и легко удаляются при промывке цилиндра.

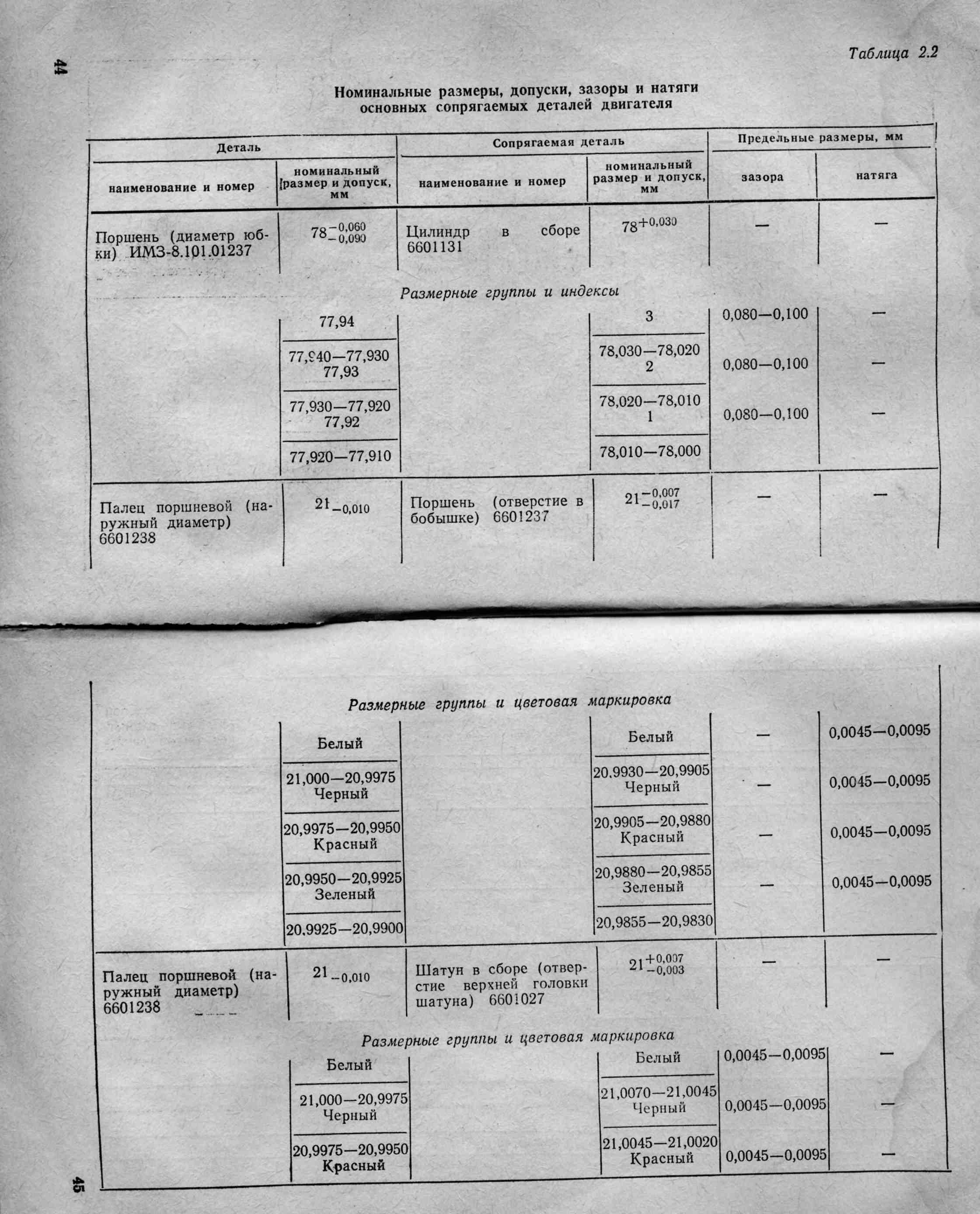

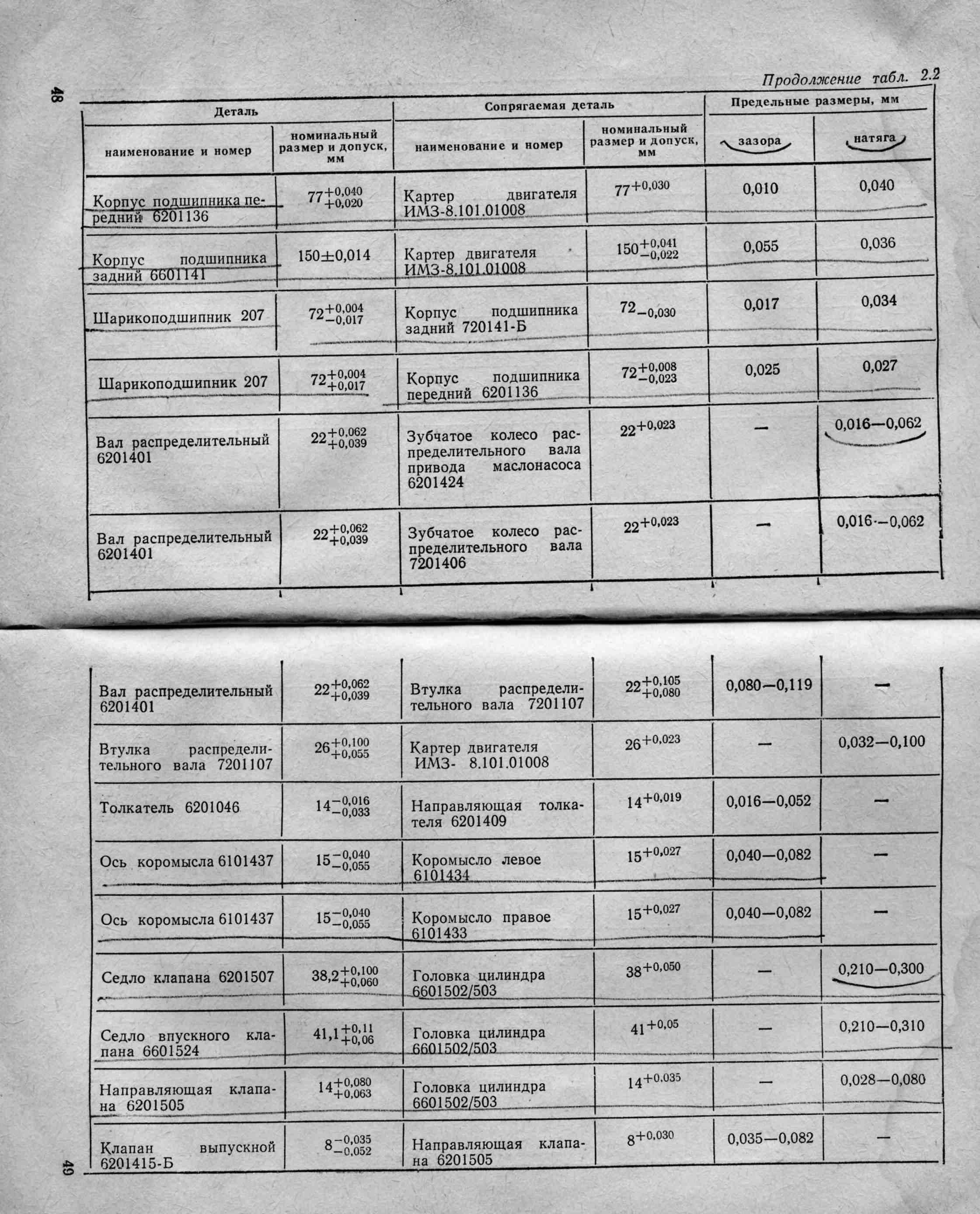

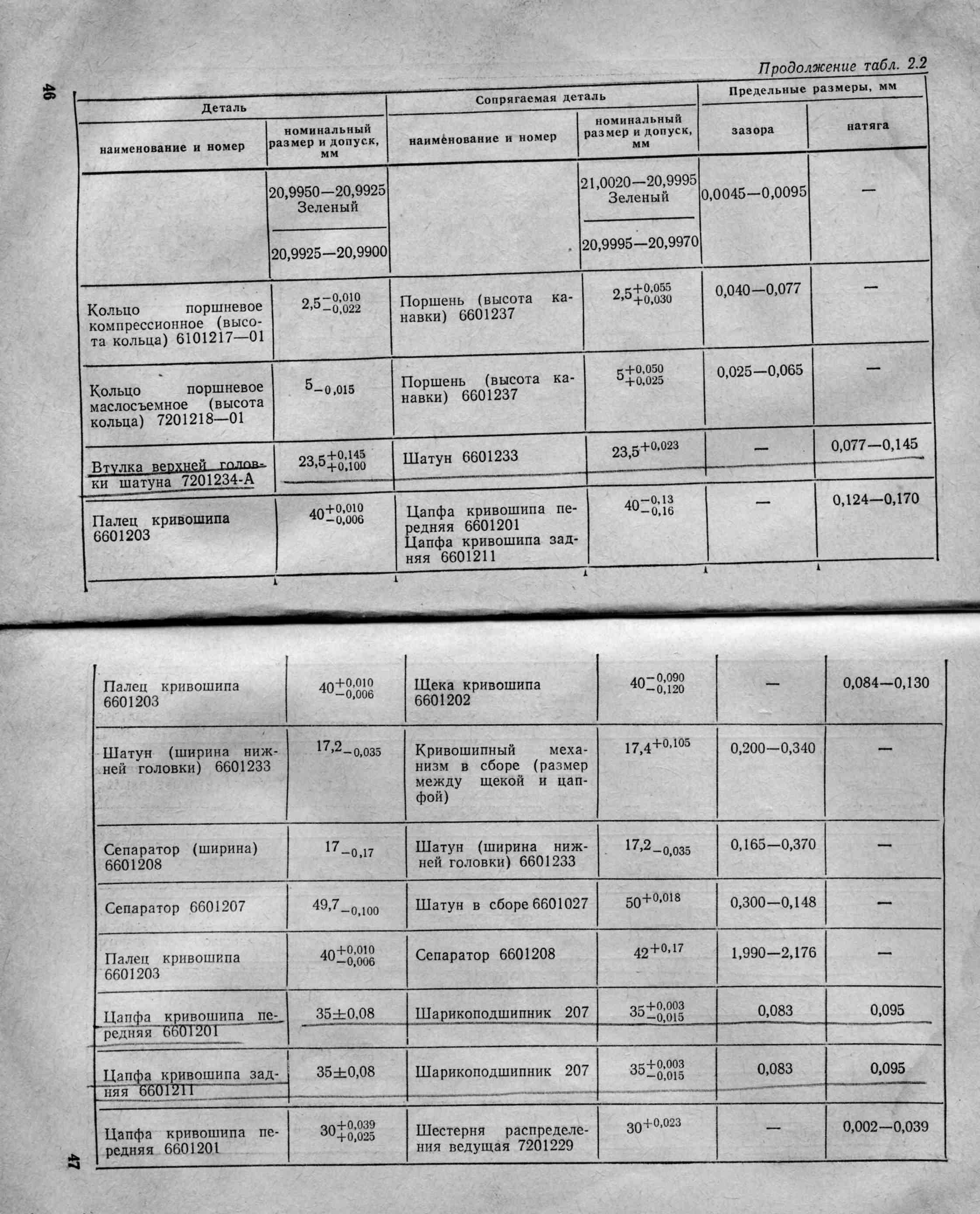

Если же «прихват» распространился на значи­тельную поверхность поршня, то в этом случае надо заменить поршень и кольца. Цилиндр при этом имеет значительные повреждения и требует расточки под ремонтный размер или замены. Данные, необходи­мые при ремонте двигателя, приведены в табл. 2.2 и в табл. 2.3.

Если одно или несколько колец поломаны и име­ют повышенный износ (задор, в стыке, более 1,2 мм), они подлежат замене, которую необходимо проводить с большой осторожностью вследствие хрупкости колец.

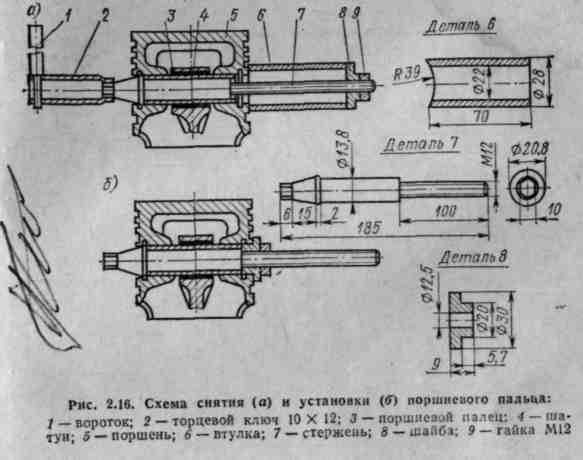

Для снятия и установки поршня можно изготовить универсальное приспособление (рис. 2.16). Для сня­тия поршня необходимо вынуть стопорные кольца поршневого пальца, отметить на поршне его располо­жение в двигателе (левый-правый, направление впе­ред), чтобы не нарушить приработку. Затем устано­вить в поршневой палец стержень, надеть на стер­жень втулку и шайбу и накрутить гайку М12. Далее установить на стержень торцевой ключ 10 X 12 с воротком и, вращая гайку М12, выпрессовать поршне­вой палец (рис. 2.17).



Таблица 2.3

Предельно допустимые износы деталей и зазоры в сопряженных деталях двигателя

Детали и сопряженные пары деталей

Износ на диаметр

Диаметральный зазор, мм

Осевой зазор, мм

Палец кривошипа - ролики - нижняя головка шатуна

-

0,100

-

Палец кривошипа

0,050

Нижняя головка шатуна

0,050

Цилиндр (зеркало) *

0,150


Цилиндр - поршень


0,200




Поршневой палец





Отверстие под палец в поршне

0.020

Поршень - поршневой палец

0,010

Втулка верхней головки шатуна

0,025

Поршневой палец - втулка верхней головки шатуна

0,030

-

Поршневое компрессионное

кольцо (высота)

0,050


0,150

Канавка поршня - поршневое кольцо




0.150

(по высоте)

Канавка поршня - маслосъемное кольцо





0,150

(по высоте)

Стержень клапана

0,120

Направляющая втулка клапана

0,150

Стержень клапана - направляющая втулка клапана

0,250

Ось коромысла

0,070






Коромысло (отверстие)

0,070

Ось коромысла - коромысло

0,120

Толкатель

0,050

Направляющая толкателя

0,050

Толкатель — направляющая

толкателя



0,100



*Овальность не более 0.07 мм.




Для установки поршни его необходимо нагреть. Для этого можно налить в поршень бензин (на высоту 5—7 мм от днища) и поджечь его. После этого установить поршневой палец на стержень, приспособления, надеть шайбу и зажать их гайкой М12. Затем установить поршень на шатун (надо помнить о мет­ках на поршне) и быстро вставить поршневой палец до упора шайбы в поршень.

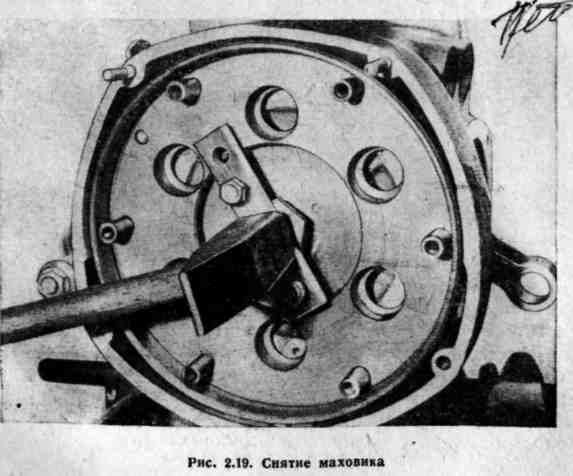

Для снятия маховика и корпуса заднего подшипника можно изготовить приспособление, показанное на рис. 2.18. При снятии маховика используются отверстия, расположенные на расстоянии 66 мм, а при снятии корпуса заднего подшипника — на расстоянии 88 мм. Чтобы снять маховик, отворачивают болт крепления маховика на 3—4 оборота, вворачивают в отверстия маховика две шпильки М10 Х 1 длиной 50- 60 мм и контрят их контргайкой. На шпильки устанавливают пластину приспособления и наворачивают гайки до упора пластины в болт крепления маховика. Если при дальнейшем подтягивании гаек маховик не снимется с коленчатого вала, необходимо ударить молотком по пластине напротив болта крепления ма­ховика (рис. 2.19). Как правило, после этого

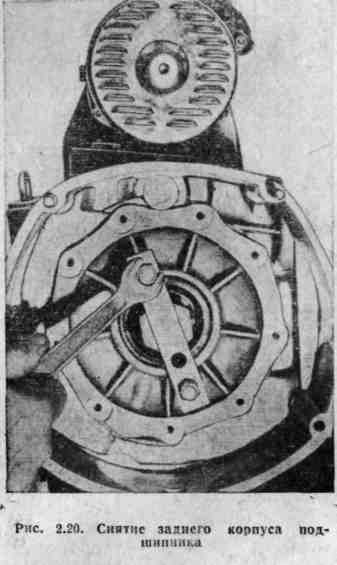

маховик легко снимается при наворачивании гаек на шпильки. Вместо шпилек можно использовать подходящие болты, После снятия маховика вворачивают обратно болт крепления маховика на 3—4 оборота и, используют отверстия, расположенные на расстоянии 88 мм, снимают корпус заднего подшипника_(рис. 2.20).

Головки цилиндров в домашних условиях отре­монтировать практически невозможно, поэтому можно дать только общие советы. Направляющую втулку и седла клапанов можно изготовить из бронзы, а сами кла­паны— из автомобиль­ных клапанов большего размера. Надо по­мнить, что материал впускного и выпускно­го клапанов разный, поэтому (особенно для выпускного клапана) надо использовать со­ответствующие заго­товки.

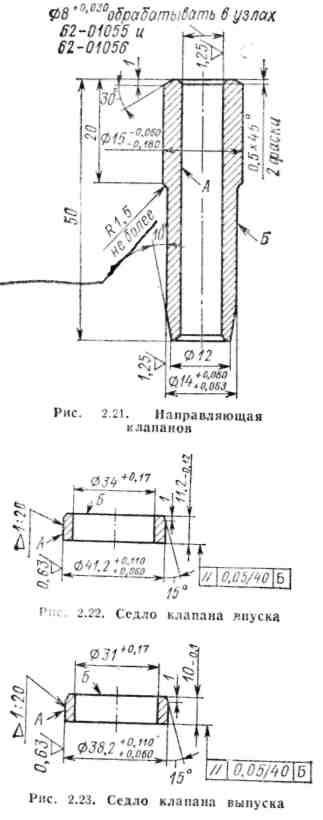

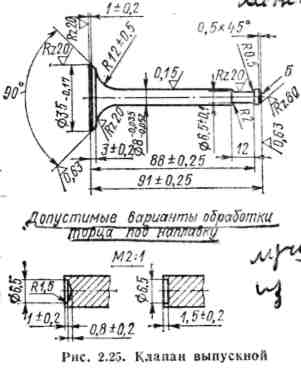

На рис. 2.21—2.25 приведены черте­жи клапанов впускно­го и выпускного, на­правляющей клапана и седел впускного и вы­пускного клапанов. После термообработки клапаны должны иметь твердость 27—34 НRСэ. На торец стержня наплавляют порошок ПК-С1-М (толщина слоя 1 мм), после чего твердость торца 48—50 НRCэ. Седла клапанов заменяют при образовании раковин, прогара или значительной выработки, причем не обязательно менять сразу все детали. Если например, зазор между направляющей и клапаном велик, можно изготовить новый клапан несколько большего диаметра и развернуть имеющуюся направляющую, или прошлифовать немного стержень имеющегося клапана для придания ему цилиндрической формы и установить новую направ­ляющую. Перед запрессовкой направляющих и седел головку цилиндра надо нагреть до 200 °С. Если головка цилиндра снята, осмотрите впускной канал, в котором ино­гда остаются наплывы от литья. В этом слу­чае необходимо с по­мощью шарошек или напильников удалить наплывы заодно про­верить совпадение ка­налов головки кар­бюратора. Если кана­лы не совпадают, следует произвести подгонку, что улучшит наполнение цилиндров и повысит мощность дви­гателя.
