Генератор мотоциклов Ява-638, Ява-639, Ява-640



 Комплект состоит из регулятора генератора, твердотельные выпрямителя и напряжения. Для контроля зарядки индикатор используется с нормально замкнутыми контактами реле, от узла питания переменного тока.

Проверка правильности работы



A / V ключевым условием: терминал B + от выпрямителя можно измерить напряжение батареи около 12 В.

B / при включении зажигания ключом для ежедневной езды: Загорается лампочка зарядки. Напряжение может быть измерено около 12 в мире. B + выпрямитель, Vol. D + и регулятор напряжения Санкт- "30/50", "87" LED и реле зарядки. Ampérometrem, участвующих в цепи возбуждения / Санкт- "DF" /, может быть измерена примерно 2А.

C / Когда двигатель / скорость больше 1.000/min /
Сигнальная лампа отключения заряда
-Напряжение возросло до регулируемого напряжения около 14 В, напряжение не должно превышать 14,5 В.
Санкт-ток возбуждения. "DF" в соответствующую функцию регулятора напряжения с ростом скорости
и постоянная нагрузка уменьшается.
Между клеммами-XY, YZ, XZ / генератор и выпрямитель / переменное напряжение может быть измерено в диапазоне от 10,8 до 12,2 В. Напряжение зависит от скорости и тока генератора.
Между клеммами-X-86, У-86, Z-86 / генератор и выпрямитель / напряжение можно измерить поочередно в диапазоне от 6,0 до 7,2 В. Напряжение зависит от скорости и тока генератора.

D / V простоя после отключения генератора от сети, может быть измерена в изоляции / короткое замыкание на землю / обмотки статора / терминалы X, Y, Z, 86 и обмотки на землю / кольца по отношению к земле. Между терминалами XY, YZ, XZ и статора между двумя кольцами на обмотке ротора не должны быть нарушены. Последние два измерения проводятся после удаления разъемов проводов или щетки после снятия кронштейна прямо к кольцу.

E / простоя отключить все терминалы выпрямитель можно управлять диоды каждом блоке и в прямом и обратном направлении. Проконсультируйтесь с луковицами и батареи или с помощью омметра только информативный, уделять больше статистического опыта. Решающим измерения вольт-ампер характеристики. Производитель указывает падение напряжения в прямом направлении до 1,2 В при 15 А ток, текущий в обратном направлении до 50 на 100 В.

Методы контроля диоды лучше всего выразить следующее:

Используя метод измерения ламп источников и с помощью омметра / Омега / Использование магнита 50 В Измерение ВАХ
хорошо
светодиодные вперед
Направление лампочка Низкое сопротивление нулевого сопротивления номинальный ток
закрытие
Направление лампочка не горит большое сопротивление бесконечное сопротивление обратного тока
Характеристика только объективное измерение


Инспекция полупроводниковых одного контроллера стандартные методы семинара возможным. Дефект / комплект не заряжается или завышения цен / может быть только можно диагностировать практически любые другие дефекты / см. также. "С" /. Регулировка невозможно в нормальных условиях - dobroušením сопротивления была проведена на заводе.

Управление деятельностью измерении. состояние

Пятый Пятый Второй Управление деятельностью измерении. состояние

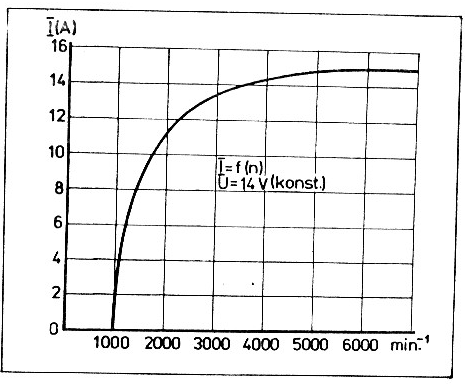

В случае, если имеющиеся стенде, можно проверить генератор с выпрямителем для измерения. состоянии.Конечно ожога кривой на рисунке

Примечание:

"Длина выступающей кисти щетки от генератора должна быть мин. 2 мм. Когда кисти носить больше, или если не хватает линий в кисть перемещения, замените щеткодержатель в целом ".
