Центровка кривошипно-шатунного механизма мотоциклов Ява-638, Ява-639, Ява-640

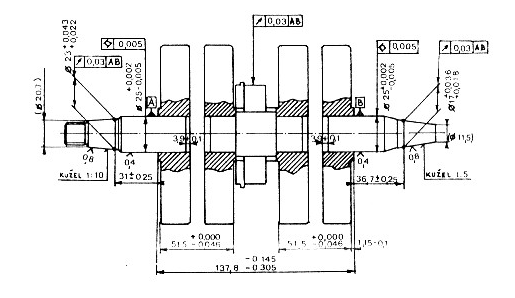

До центровки необходимо оценить, является ли линии пересекаются и находятся в одной плоскости. Кроме того, медный молоток перкуссия odrovnáme вправо или влево в нужное положение на маховик и проверьте осевой стержень оформление в соответствии с таблицей. Когда центровка никогда не стучит на болты маховика или железный молот. S-201 рычагов или специальные клещи S-203 будет использовать, когда это необходимо, чтобы открыть маховиков.

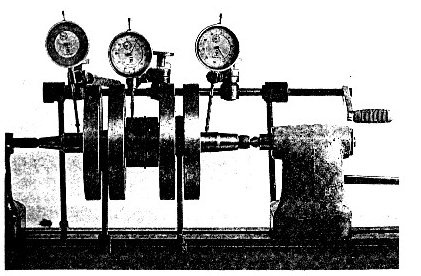

Более подробное описание центровки можно рассматривать как базовое руководство по осуществлению этой работы, поскольку это действие, которое требует профессиональной подготовки и практики. Балансировка механизм для нарезания коленчатый вал маховик выполнять исключительно обрабатывать удаление. шипы центрирования механизм устройства. Заметим, что центрирование устройство должно быть в идеальном состоянии, чтобы избежать перекоса результаты. Ниже приведены инструкции для удаления выявленных отклонений выше эксцентриситет, чем предписанная документация, то есть выше, чем 0,02 до 0,03 мм.

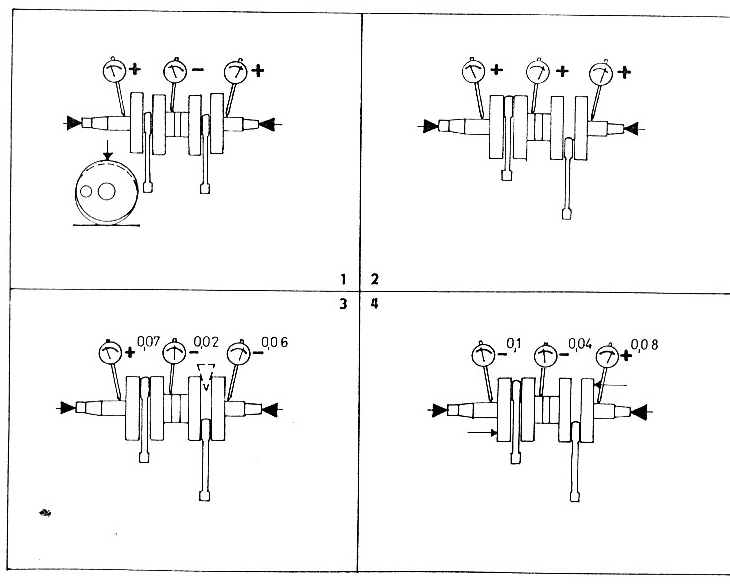

ПервыйПоверхности маховиков находятся на одном уровне / не совпадает с /. Места, где набор индикаторов, максимальное значение, мелом отметку на поверхности маховика. Кривошипно-шатунный механизм, чтобы удалить шипы из вторичного маховики и поддерживать его так, чтобы край маховик был отмечен на самом верху.Места, помеченные медным молотком в случае необходимости, для достижения желаемого результата.


Второй Места, где записал диск индикатор максимального значения Обратите внимание на мел. В нашем случае, изогнутой рукоятки механизма. После удаления кончика одного из внешней поддержки, маховики, чтобы сайт был отмечен мел вверх. Противоположный механизм прилипания молотком медь и руки нажмите на маховики в Центральном название или щипцы с NC-203, может быть непосредственно в центры на месте от внутреннего растяжения этикетке маховиков.

Треть Левый и правый маховик на месте с зажатой контакты ojničním. С расширением использования клещи-203. Опять же проверить кривошипно-шатунного механизма в центрах и, если есть небольшое открытие, мы можем держать маховики в центрах, и палку с S-201, это открыть. Если внешний маховики зажатый в месте контакта с ojničním должны развернуться. После удаления шипов пробить маховики, как указано стрелкой.



Четвёртое Левая и правая маховики открываются. Они должны быть на месте от ojničním сцепление контактов. После удаления шипов пробить маховики, как указано стрелкой.

Примечание:
Заметим, что центрирование и контроль осуществляется до тех пор, как мы не оставляем радиального биения механизмом кривошипно контактный 0,02 + 0,03 мм. После центрирования механизм осевой зазор коленчатого вала проверить и установить чистую среднее кольцо рукоятки. / лоб /.
