Звуковой сигнал С-37А мотоциклов К-750М, МВ-750, К-650, МТ-9, МВ-750М, МВ-650
На мотоциклах К-750М, МВ-750, К-650, МВ-750М и МТ-9 установлен электрический сигнал С-37А (рис. 87) вибрационного типа.
Сигнал предназначен для работы в цепи постоянного тока с напряжением 6—7 в.
Сигнал состоит из стального штампованного корпуса 4, ярма с сердечником 9 электромагнита, обмотки 10 электромагнита, контактной стойки 7 вибратора, текстолитовой пластины 8 с установленным на ней нижним подвижным контактом, винта 6 регулировки контактов с установленной на нем возвратной пружиной 5, колодки 23 приемных клемм, проводов 12 соединения обмотки с клеммами, мембраны 16 с прокладками 13, резонатора 20, якоря 14, регулировочных шайб 15 якоря и резонатора, крышки 3 корпуса и винтов 1 крепления крышки с пружинными шайбами 2.
|
|

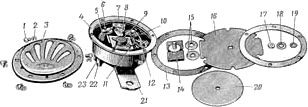

Рис. 87. Звуковой сигнал С-37А: 1 - винт крепления крышки; 2 - пружинная шайба винта; 3 - крышка корпуса; 4 - корпус сигнала; 5 - возвратная пружина; 6 - регулировочный винт; 7 - стойка вибратора; 8 - текстолитовая пластина с подвижным контактом вибратора; 9 - сердечник электромагнита; 10 - обмотка электромагнита; 11 - ярмо электромагнита; 12 - провода, соединяющие обмотку с выводными зажимами и стойкой вибратора; 13 - прокладка мембраны; 14 - якорь; 15 - регулировочные шайбы якоря и резонатора на мембране; 16 - мембрана; 17 - гайка крепления; 18 - шайба гайки; 19 - пружинная шайба гайки; 20 - резонатор; 21 - кронштейн крепления сигнала к раме мотоцикла; 22 - винт выходного зажима; 23 - колодка зажима |
Работает сигнал при включенном зажигании и нажатии на кнопку включения сигнала. При этом заминаются контакты в электрической цепи сигнала и ток, проходя через обмотку электромагнита, намагничивает сердечник, который притягивает к себе установленную на фланце корпуса мембрану 16. Под влиянием силы притяжения магнита мембрана прогибается вниз и плоскостью якоря отжимает текстолитовую пластинку, вследствие чего контакты вибратора сигнала размыкаются и ток перестает переходить через обмотку электромагнита. Сердечник размагничивается, и мембрана, не испытывая силы притяжения, отходит вверх в исходное положение. При этом текстолитовая пластинка замыкает контакты вибратора и ток опять проходит по обмотке электромагнита, а цикл работы сигнала повторяется.
Мембрана, колеблющаяся с высокой частотой, вызывает звук. Тембр звучания зависит от конструкции резонатора 20. Сила звучания регулируется винтом, расположенным на задней стенке корпуса сигнала.
На мотоциклах МВ-650 установлен электрический сигнал С-38 с электромагнитной вибрационной системой воздействия на мембрану.
Сигнал предназначен для кратковременной работы при напряжении 10,5—14 в.
Уровень громкости звука сигнала С-38 не менее 95 дБ на расстоянии 1 мм. Частота звука 330—400 Гц. Сила звучания регулируется винтом, расположенным на задней стенке корпуса сигнала.
Устройство сигнала С-38 и принцип его работы аналогичны устройству и принципу работы сигнала С-37А, описанному выше.
