Механизм газораспределения двигателя К-750 мотоциклов

Механизм газораспределения регулирует рабочие процессы двигателя, осуществляя впуск рабочей смеси в цилиндры и выпуск отработавших газов в атмосферу после сгорания смеси в определенные промежутки времени.

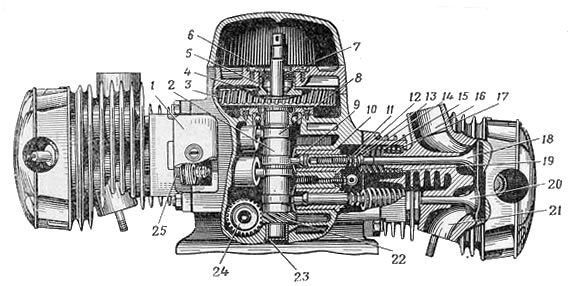

Рис. 10. Механизм газораспределения двигателя К-750:

1 – крышка клапанной коробки; 2 – распределительный вал; 3 – шестерня распределительного вала; 4 – поводок сапуна; 5 – сапун; 6 – фланец распределительного вала; 7 – сальник распределительного вала; 8 – выпускной кулачок распределительного вала; 9 – толкатель; 10 – направляющая толкателя; 11 – контргайка; 12 – регулировочный болт толкателя; 13 – нижняя тарелка клапанной пружины; 14 – сухарь; 15 – пружина клапана; 16 – выпускной патрубок; 17 – верхняя тарелка клапанной пружины; 18 – выпускной клапан; 19 – теплоизоляционная прокладка; 20 – впускной клапан; 21 – впускной патрубок; 22 – спиральная шестерня распределительного вала; 23 – втулка заднего подшипника распределительного вала; 24 – шестерня привода масляного насоса; 25 – прокладка крышки клапанной коробки

Рис. 11. Камера (коробка) распределительных шестерен двигателя К-750: 1 - ведущая шестерня газораспределения; 2 - сапун; 3 - трубка сапуна; 4 - сальник; 5 - подшипник сапуна; 6 - шестерня привода генератора; 7 - крышка распределительной коробки; 8 - отверстие для поводка сапуна; 9 - отверстие для проводов высокого напряжения; 10 - ведомая шестерня газораспределения

Механизм газораспределения состоит из распределительного вала 2 (рис. 10), толкателей 9 с регулировочными болтами 12, направляющих втулок толкателей, выпускного клапана 18 и впускного клапана 20 с пружинами 15 и опорными тарелками 13 и 17 и из пары распределительных шестерен.

Ведущая шестерня 1 (рис. 11) газораспределения установлена на коленчатом вале двигателя, а ведомая шестерня 10 — на шейке распределительного вала.

Распределительный вал смонтирован в картере двигателя на двух опорах: шариковом подшипнике, установленном в отверстии передней стенки картера и удерживаемом от смешения фланцем 6 (рис. 10), крепящимся на двух винтах к стенке, и бронзовой втулке 23, запрессованной в заднюю стенку картера.

Распределительный вал имеет четыре профилированных кулачка, первый и второй из которых служат для подъема выпускных клапанов левого и правого цилиндров, а третий и четвертый соответственно — для впускных клапанов (счет со стороны шестерни распределения).

Профиль у всех четырех кулачков одинаковый, но смещен у каждого кулачка на угол, соответствующий фазам газораспределения.

На заднем конце распределительного вала выфрезерована косозубчатая цилиндрическая шестерня, приводящая во вращение шестерню 24 привода масляного насоса.

Рис. 12. Клапанный механизм двигателя К-750: 1 - клапан; 2 - пружина клапана; 3 - тарелка клапана; 4 - сухарь; 5 - контргайка; 6 - направляющая толкателя; 7 - толкатель; 8 - прокладка крышки; 9 - винт крепления крышки; 10 - крышка клапанной коробки; 11 - регулировочный болт толкателя; 12 - опорная тарелка

На переднем конце распределительного вала имеется профильный кулачок для размыкания контактов прерывателя-распределителя.

Клапаны 20 и 18 предназначены для перекрытия впускных и выпускных клапанов цилиндров. Каждый клапан состоит из стержня и головки, одинаковых по размеру и форме у всех клапанов. На головке клапана снизу имеется кольцевая фаска, под углом 45° притертая по фаске седла, расположенного на цилиндре. На конце стержня клапана сделана кольцевая проточка, в которую вставляются разъемные конические сухари 4 (рис. 12), удерживающие тарелку 3 клапанной пружины 2.

Клапанные пружины служат для возвращения клапанов в исходное положение после их подъема кулачком распределительного вала. Они устанавливаются с предварительным сжатием до 38 кгс, чтобы обеспечить надлежащую упругость.

Для предотвращения перегрева пружин при работе двигателя в клапанных камерах цилиндров под опорные тарелки 12 устанавливаются термоизоляционные пробковые прокладки.

Толкатели 7 сообщают движение клапанам от кулачков распределительного вала, обеспечивая их подъем на 6,9 мм соответственно высоте кулачков. Толкатели выполнены в виде чугунных цилиндрических стержней с прямоугольной головкой, на рабочей поверхности которой, находящейся в контакте с кулачком распределительного вала, имеется отбеленный слой, обладающий высокой твердостью.

На цилиндрическом конце стержня толкателя сделано резьбовое отверстие, в которое ввернут регулировочный болт 11 с контргайкой 5.

Толкатели имеют алюминиевые направляющие 6, установленные в отверстиях картера и крепящиеся с помощью конических планок. У направляющих сделаны продольные пазы, в которых скользят боковые плоскости головок толкателей.

Оси клапанов и толкателей расположены под некоторым углом и взаимно смещены для обеспечения проворачивания клапанов относительно своей оси во время работы, чем достигается уменьшение износа и сохранение герметичности рабочих поверхностей.

Для нормальной работы двигателя зазор между клапаном и толкателем устанавливается при холодном двигателе и составляет 0,1 мм для выпускного клапана и 0,07 мм для впускного.

Зазор регулируется вращением болта толкателя на нужную величину с проверкой специальным щупом из ЗИП мотоцикла, после чего регулировочный болт фиксируется контргайкой 5. Полный цикл рабочих процессов и цилиндре двигателя происходит за два оборота коленчатого вала, причем рабочие процессы в левом и правом цилиндрах сдвинуты относительно друг друга на 360°.
