Массы основных сборочных единиц мотоциклов ИЖ
6.113-01, ИЖ 6.114-01
Массы основных сборочных единиц , кг
Рама в сборе 27,6
Двигатель 46,0
Колесо в сборе с шиной 12,4
Колесо в сборе с шиной литое переднее 13,5
Колесо в сборе с шиной литое заднее 14,0
Седло с задним щитком и кронштейном фонаря 9,2
Бензобак 5,2
Вилка телескопическая 11,9
Подвеска переднего колеса с дисковым тормозом 13,3

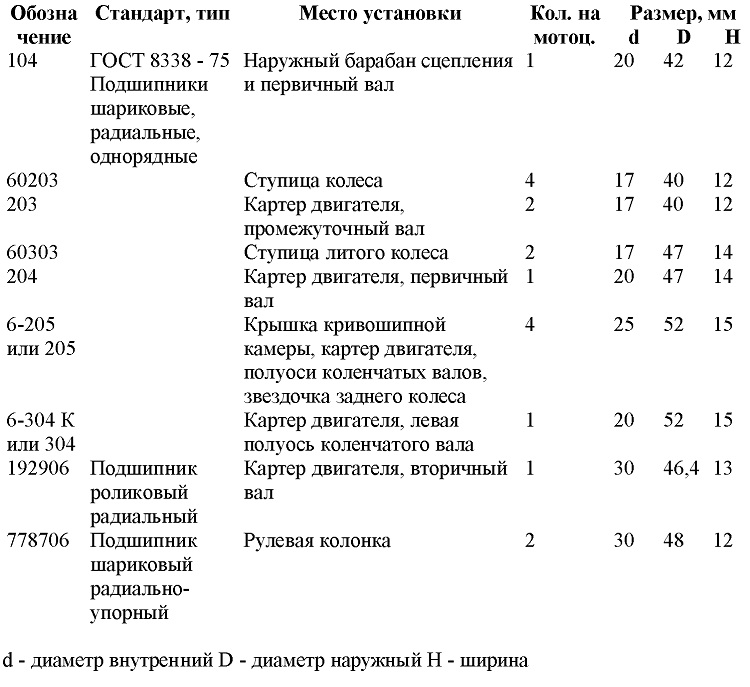

Подшипники мотоциклов ИЖ
6.113-01, ИЖ 6.114-01
Сальники, применяемые на мотоцикле ИЖ
6.113-01, ИЖ 6.114-01
Номер детали |
Наименование |
Кол. на мотоц. |
Размер,
D d |
мм
H |
ИЖ 49 сб. 1-29-1 |
Сальник правый
коленчатого вала |
1 |
30 |
15,5 |
7,5 |
ИЖ 49 сб. 1-28-1 |
Сальник вторичного
вала |
1 |
52 |
34,5 |
9 |
ИЖ П2 1-421 |
Кольцо
уплотнительное вала переключения передач |
1 |
17,7 |
13,7 |
2 |
ИЖ П2 1-416 |
Колпачок гайки
вторичного вала |
1 |
43,5 |
4,5 |
14,5 |
ИЖ Ю сб. 1-50 |
Сальник левый
коленчатого вала |
2 |
52 |
24,4 |
10 |
ИЖ 56 сб. 4-28 |
Сальник переднего,
заднего колес и вала пускового механизма |
3 |
36,5 |
21,5 |
6,5 |
ИЖ П сб. 3-10-1 |
Сальник
телескопической вилки |
4 |
43,4 |
32 |
8,5 |
ИЖ 56 2-99-1 |
Сальник
амортизатора подвески заднего колеса |
2 |
24 |
9,2 |
12,7 |
ИЖ П2 4-222 |
Манжета |
1 |
84 |
58,5 |
8 |
ИЖ ПЗ 10-7-1 |
Сальник резервуара
подвески заднего колеса |
4 |
31 |
24 |
3,5 |
ИЖ.Ю5 сб. 1-61 |
Манжета вала
пускового механизма |
1 |
35 |
21,4 |
7 |
ИЖ Ю сб. 1-14-1 |
Сальник
коленчатого вала |
2 |
52 |
24,3 |
6 |
7.109-2905690 |
Манжета |
50 |
36,2 |
11 |
4 |
7.109-3101130 |
Манжета |
47 |
27,3 |
7 |
1 |
7.109-3101150 |
Манжета |
36 |
43,7 |
6,6 |
I |
