Карбюраторы К-62Д и К-65Д двигателя мотоциклов ИЖ 6.113-01, ИЖ 6.114-01

Карбюраторы К-62Д и К-65Д двигателя мотоциклов ИЖ 6.113-01, ИЖ 6.114-01

В процессе эксплуатации мотоцикла проверять и регулировать работу двигателя при малой частоте вращения коленчатого вала на холостом ходу, послушность двигателя рукоятке управления дросселем.

Перед регулировкой двигатель прогреть. Регулировка частоты вращения коленчатого вала на холостом ходу имеет большое значение, так как система холостого хода действует как на малых, так и на полных нагрузках двигателя. Количество топлива, подаваемого системой холостого хода, на режиме полного открытия дросселя составляет 5 - 10%, а на режиме частичного открытия дросселя до 10 - 15% от общего количества топлива, потребляемого двигателем. Регулирование малой частоты вращения коленчатого вала на холостом ходу производить в следующем порядке: до пуска двигателя желательно

регулировочным винтом 14 (рис. 12) установить дроссель 9 в такое положение, чтобы между его кромкой и стенкой смесительной камеры 6 был зазор 1,5... 2,0 мм. Зазор устанавливается при снятом карбюраторе. Убедитесь, что дроссель 9 имеет свободный ход и под действием пружины 10 полностью, если не установлен зазор 1,5-2 мм, перекрывает смесительную камеру 6. Регулировочный винт 18 полностью завернуть, а затем вывернуть на пол-оборота - оборот; пустить двигатель и установить минимальные устойчивые обороты винтом 14, если не был установлен зазор 1,5-2 мм, прогреть до нормальной температуры. Медленно отворачивать винт 18, при этом частота вращения коленчатого вала двигателя вначале будет возрастать, а затем снижаться; момент начала снижения частоты вращения коленчатого вала указывает на оптимальное положение регулировочного винта 18 для данного положения дросселя.

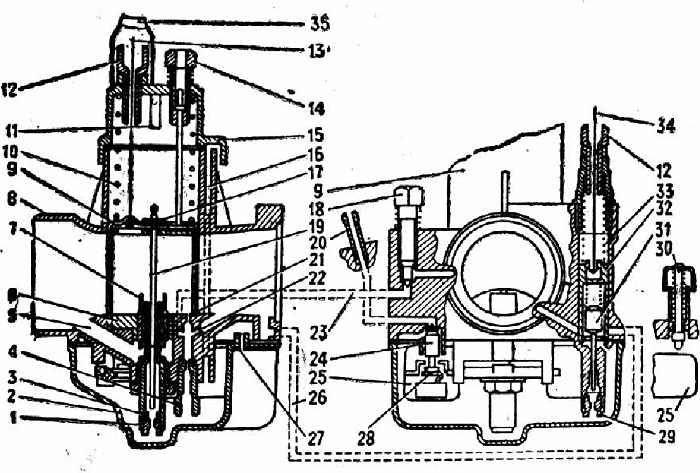

Рис. 12. Схема карбюраторов К-62Д и К-65Д:
1 - жиклер топливный главной системы; 2 - крышка поплавковой камеры; 3 -распылитель главной системы; 4 - жиклер топливный холостого хода; 5 -воздушный канал главной системы; 6 - смесительная камера; 7 - корпус распылителя главной системы; 8 - корпус карбюратора; 9 - дроссель;

10 - пружина дросселя; 11 - упор-ограничитель подъема дросселя; 12 -направляющая троса; 13 - трос привода дроссельной заслонки; 14 - регулировочный винт подъема дросселя; 15 - крышка карбюратора; 16 - балансировочный канал поплавковой камеры; 17 - замок иглы; 18 - винт регулировочный холостого хода; 19

- дозирующая игла; 20 - топливоподводящий штуцер; 21 - отверстие переходное системы холостого хода, 22 - эмульсионный канал системы холостого хода; 23 -воздушный канал системы холостого хода; 24 - запорная игла топливного клапана; 25 - поплавок; 26 - эмульсионный капал пускового устройства; 27 - дренажное отверстие; 28 - кронштейн крепления запорной иглы; 29 - топливный жиклер корректора; 30 - утолитель поплавка; 31 - игла дозирующая пускового устройства;

32 - плунжер пускового устройства; 33 - пружина плунжера; 34 - трос управления корректором; 35 - чехол защитный (для К-65Д) 42

Ввертывая винт 14, снова снизить частоту вращения коленчатого вала двигателя И для нового положения дросселя найти указанным выше способом оптимальное положение винта 18, если частота вращения коленчатого вала двигателя велика, эту операцию повторять до тех пор, пока не будет получена минимальная, но вполне устойчивая частота вращения вала двигателя. Правильность выбранной регулировки на холостом ходу проверять резким открытием и закрытием дросселя. Если двигатель при резком открытии дросселя глохнет или плохо набирает обороты, смесь нужно слегка обогатить незначительным завертыванием винта 18. Если двигатель глохнет при резком закрытии дросселя, смесь следует обеднить отворачиванием винта 18.

При эксплуатации мотоцикла в различных дорожных и метеорологических условиях необходимо обогащать или обеднять смесь изменением положения дозирующей иглы 19 в дросселе 9. Опуская иглу, смесь обедняется, поднимая -обогащается. Обеднение смеси производить при окружающей температуре выше +30°С, а также на высоте от 2000 м и более над уровнем моря и в отдельных случаях по мере износа распылителя 3. При температуре ниже минус 15°С иглу поднять на одно-два деления.

Двигатель имеет общий впускной патрубок и один карбюратор, поэтому возможна некоторая неравномерность работы его цилиндров. Повышенная неравномерность работы цилиндров вызывает увеличение расхода топлива, а также перегрев и быстрый износ одного из цилиндров. Для устранения неравномерности работы между впускным патрубком и фланцем карбюратора установлен регулятор.

Смесь обогащается в том цилиндре, в сторону которого поворачивается рычажок регулятора. Регулировку производить при ослабленных гайках крепления карбюратора на неработающем двигателе.

При некотором навыке качество смеси и правильность выбранной регулировки карбюратора проверять по цвету изолятора и центрального электрода свечей. Черный нагар на электродах свечей свидетельствует о богатой смеси. Светложелтый, песочный или' белесый цвет - о слишком бедной смеси. При нормальной топливной смеси цвет» электродов свечей и изоляторов должен быть коричневым или кирпичного цвета. При отрицательных температурах после пуска двигателя до его полного прогрева пользуйтесь топливным корректором, который при повороте его рычага до 50% от его общего хода обеспечивает необходимое обогащение

смеси. При дальнейшем повороте рычага топливный корректор работает как пусковое устройство.

Обслуживание карбюратора состоит в периодической (через 4000...5000 км пробега) очистке и промывке его деталей и каналов от грязи и смолистых отложений. Промывать детали и каналы чистым бензином, а при наличии обильных смолистых отложений - растворителем для нитрокрасок. Промытые детали и каналы продувать струёй сжатого воздуха. Не очищать жиклеры и отверстия карбюратора проволокой и другими металлическими предметами.

При повседневной эксплуатации мотоцикла следите за состоянием карбюратора. Обнаружив даже незначительное подтекание топлива, подтянуть крепежные детали. Постоянное подтекание топлива через дренажное отверстие 27 свидетельствует о негерметичности топливного клапана 24 или нарушении уровня топлива в поплавковой камере, для устранения подтекания топлива промыть поплавковую камеру, топливоподводящий канал, проверить состояние эластичной шайбы на клапане 24, отрегулировать уровень топлива, подгибая кронштейн крепления запорной иглы 28. 44
