Бензокраник двигателя мотоциклов ИЖ 6.113-01, ИЖ 6.114-01

Бензокраник (рис. 11) объединен с отстойником и сетчатыми фильтрами. Рычажок

бензокраника имеет три положения:

1. Бензокраник открыт - рычажок повернут влево;

2. Бензокраник закрыт - рычажок повернут вниз.

3. Бензокраник открыт на расход резерва -рычажок повернут вправо - метка Р.

В резерве 0,75 л топлива на 20 км пути мотоцикла.

Для очистки отстойника закрыть бензокраник, отвернуть отстойник 1 и промыть детали в бензине.

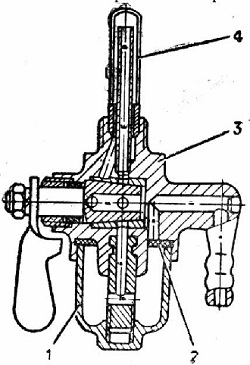

Рис. 11. Бензокраник:
1 - отстойник; 2 - сетка; 3 - корпус; 4 - сетка бензофильтра
