Органы управления и приборы мотоциклов ИЖ 6.113-01, ИЖ 6.114-01

Органы управления и приборы мотоциклов ИЖ 6.113-01, ИЖ 6.114-01

Органы управления и приборы показаны на рис. 4, 5, 6, 7, 37.

На руле установлены:

с левой стороны - рычаг сцепления, переключатель комбинированный левый.

Рычаг сцепления 1 (рис. 4). При нажатии на рычаг муфта сцепления выключается и двигатель отсоединяется от коробки передач.

Переключатель комбинированный левый имеет переключатели: света фары 2 с двумя фиксированными положениями - БЛИЖН. (ближний свет) и ДАЛЬН. (дальний свет); фонарей указателей поворота 4 ПОВОРОТ с тремя фиксированными положениями: среднее - выключено, левое - поворот налево, правое - поворот направо, кнопку звукового сигнала 3, с правой стороны - рукоятка дросселя карбюратора 4 (рис. 5), рычаг топливного корректора 6, рычаг тормоза переднего колеса 3; главный тормозной цилиндр (для мотоциклов с дисковым тормозом), переключатель комбинированный правый.

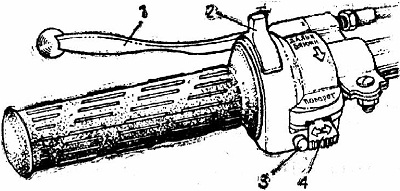

Рис. 4. Органы управления на руле слева:
1 - рычаг сцепления; 2 -переключатель свита фары, 3 - кнопка звукового сигнала; 4 - переключатель фонарей указа-гелей попорота

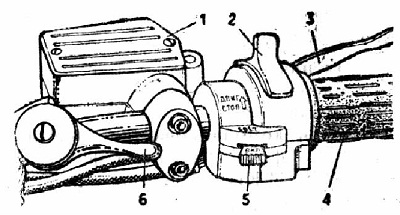

Рис. 5. Органы управления на руле справа:
1 - цилиндр главный тормоза; 2 -аварийный выключатель двигателя; 3
- рычаг тормоза переднего колеса; 4 -рукоятка дросселя карбюратора; 5 -переключатель света; 6 - рычаг топливного корректора

Рычаг топливного корректора. При повороте рычага по часовой стрелке смесь обогащается (корректор открыт) .

Рычаг тормоза переднего колеса. Нажатием на рычаг приводится в действие тормоз переднего колеса, при этом загорается лампа стоп-сигнала в задних фонарях мотоникла н бокового прицепа.

Переключатель правый имеет: комбинированный переключатель света 5 СВЕТ с тремя фиксированными положениями: левое - - выключено, среднее - ночная езда с главным светом и габаритными огнями, правое - езда с габаритными огнями на освещенных дорогах; аварийный выключатель двигателя 2 с двумя фиксированными положениями: нижнее - рабочий режим, верхнее - ДВИГ. СТОП. Замок зажигания (рис.6) имеет следующие положения для ключа:

1 - включены цепи зажигания, стоп-сигнала, лампы нейтрали и указателей поворота, звукового сигнала, 2 - включены габаритные огни (стоянка); ВЫКЛ - все потребители тока выключены.
