Технические характеристики мотоциклов ИЖ 6.113-01, ИЖ 6.114-01
Общие данные
мотоциклов ИЖ 6.113-01, ИЖ 6.114-01
|
|
без бокового прицепа |
с боковым прицепом |
|
База мотоцикла (расстояние между осями колес), мм |
1450 |
|
|
Дорожный просвет при полной нагрузке и нормальном давлении в шинах, мм |
135 |
125 |
|
Габаритные размеры*, мм |
|
|
|
длина |
2170 |
2200 |
|
ширина |
810 |
1700 |
|
высота |
1170 |
1300 |
|
Масса (сухая), кг |
160 |
255 |
|
Максимальная нагрузка, кг |
170 |
255 |
|
(в т. ч, нагрузка на багажник или груз в боковом прицепе) |
20 |
30 |
|
Максимальная скорость, км/ч |
125 |
95 |
|
Тормозной путь,*1 м: |
|
|
|
со скорости движения 30 км/ч до 0 км/ч |
6,5 (6,0) |
7:2 (6,8) |
|
со скорости движения 60 км/ч до 0 км/ч |
22 (20) |
25 (24) |
|
Контрольный расход топлива на 100 км пути,*2 л |
5,9 |
7,1 |
* Г абаритные размеры даны без учета полуобтекателя,
багажника, дуг безопасности и зеркала.
*1 В скобках приведены нормы для мотоциклов с дисковыми тормозами.
*2 Контрольный расход топлива является показателем, определяющим общее
техническое состояние мотоцикла и не является нормой эксплуатационного
расхода топлива, которую предприятие не устанавливает, так как она
зависит от условий эксплуатации мотоцикла.
Двигатель мотоциклов ИЖ 6.113-01, ИЖ 6.114-01
|
Тип двигателя |
двухтактный, двухцилиндровый |
|
Диаметр цилиндра, мм |
62 |
|
Ход поршня, мм |
В7.6 |
|
Степень сжатия |
9.3 |
|
Рабочий объем, см' |
347,6 |
|
Максимальная мощность двигателя, кВт (л. с.) |
17.6 (24) |
|
Смазочная система |
совместно с топливом |
|
Система зажигания |
батарейная |
|
Карбюратор |
К-62Д, К-65Д или Jikov производства ЧССР |
|
Применяемое топливо |
бензин с октановым числом не менее 76 (А- 76, АИ-93) |
|
Воздухоочиститель |
контактно-масляный |
|
Охлаждение |
воздушное |
Силовая передача мотоциклов ИЖ 6.113-01, ИЖ 6.114-01
|
Передача от двигателя на сцепление |
цепью двухрядной втулочной |
||
|
Сцепление |
многодисковое в масляной ванне |
||
|
Коробка передач |
четырехступенчатая |
||
|
Переключение передач |
ножным рычагом с полуавтоматическим и ручным выжимом сцепления |
||
|
Передача на заднее колесо |
цепью однорядной приводной роликовой |
||
|
Передаточное отношение от коробки передач на заднее колесо |
2,21 |
|
2,63 |
|
Передаточные отношения коробки передач: |
|
|
|
|
I передача |
|
3,17 |
|
|
II передача |
|
1,81 |
|
|
III передача |
|
1,28 |
|
|
IV передача |
|
1,0 |
|
|
Общие передаточные отношения: |
|
|
|
|
I передача |
18,06 |
|
21,35 |
|
II передача |
10,34 |
|
12,24 |
|
III передача |
7,18 |
|
8,48 |
|
IV передача |
5,70 |
|
6,74 |
Ходовая часть мотоциклов ИЖ 6.113-01, ИЖ 6.114-01
|
Рама |
трубчатая, сварная |
|
Подвеска переднего колеса |
телескопического типа с пружинногидравлическими амортизаторами с пневматическим регулированием или без пневморегулирования |
|
Подвеска заднего колеса |
рычажная с пружинно-гидравлическими амортизаторами |
|
Размер шин, дюйм (мм) |
3,50Х18 (90-459) |
|
Переднее с колесо на мотоциклах 6113015-01, 6.113-025-01, 6.113Л-015-01, дюйм (мм) |
3,25Х19 (82 - 484) |
|
Запасное колесо для 6.114Т, дюйм (мм) |
3,75Х18 (90 - 459) |
|
Тормоза: |
|
|
задний |
барабанного типа |
|
передний |
дисковый с гидравлическим приводом или двухкулачковый барабанного типа с механическим приводом |
Электрооборудование мотоциклов ИЖ 6.113-01, ИЖ 6.114-01
|
Батарея аккумуляторная |
6МТС-9, 12 В, 9Ач |
|
Генератор переменного тока |
2813701 14 В, 140 Вт |
|
Прерыватель указателей поворотов |
электронный, ИЖРП-4 |
|
Катушка зажигания |
ИЖ ПС сб 39 |
|
Выпрямитель-регулятор напряже ния |
БВП 14-10, электронный |
|
Фара с оптическим элементом |
ФП37Б1 |
|
Фонарь задний |
1713716 |
|
Фонарь указателей поворотов передний |
16. 3726 или 162, 3726 |
|
Фонарь указателей поворотов задний |
161.3726 или 163.3726 |
|
Сигнал звуковой |
С205Б |
|
Замок зажигания |
14.370-1 |
|
Переключатель комбинированный левый |
ИЖ П-102-3709000-50 |
|
Переключатель комбинированный правый |
ИЖ П-108-3709000-10 |
|
Включатель стоп-сигнала тормоза переднего колеса |
ИЖ ВК-103 |
|
Включатель стоп-сигнала тормоза заднего колеса |
ВК-854Б |
|
Свеча зажигания |
А-17В или РА1- 8ирег № 8 |
|
Спидометр |
СП 158 |
|
Прерыватель |
Г36М2. сб 3 |
Заправочные емкости мотоциклов ИЖ 6.113-01, ИЖ 6.114-01
Таблица 3
|
Наименование |
Объем, л |
Смазочные материалы, топливо |
|
Бензобак |
18 |
Бензин А-76, АИ-93 ГОСТ 208477 в смеси с маслами: моторными авто мобильными М8В ГОСТ 10541-78. авиационными МС-14, МС-20 ГОСТ 21743-76 при пропорции 25:1; |
|
|
|
МГД-14М ТУ 38.101930-88 при пропорции 50:1 |
|
Коробка передач |
1.0 |
масла моторные: автомобильные М8В, ГОСТ 10541-78, для автотракторных дизелей М10В2; ГОСТ 8581-78 |
|
Полость выносного маховика |
0.1 |
то же |
|
Амортизатор подвески переднего колеса (в каждый) |
0,175 |
МГП-10 ОСТ 38.1.54-74 или масло веретенное АУ ТУ |
|
|
|
38.1011232 - 89 |
|
Амортизатор подвески переднего колеса с дисковым тормозом (в каждый) |
0,3 |
то же |
|
Амортизатор подвески заднего колеса (в каждый) |
0.075 |
то же |
|
Амортизатор подвески бокового прицепа |
0.048 |
то же |
|
Воздухоочиститель |
0.150 |
МС-14, МС-20 ГОСТ 21743 - 76; |
|
Привод дискового тормозя |
0,1 |
гидротормозная жидкость «Томь» ТУ 01-1276-82, «Нева» ТУ 6-01-1163-78 |
|
Подшипники колес и рулевой колонки, шарниры, наконечники тросов управления и цепь привода заднего колеса |
|
Смазка Лптол-24 ГОСТ 21150-75 или ЦИАТИМ-202 ГОСТ 11110 - 75 |

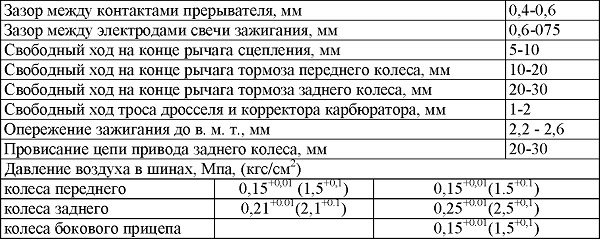

Регулировочные данные
