5.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ мотоциклов ИЖ 7.107-01

5.1. Двигатель

Схема двигателя с коробкой передач в разрезе дана в приложении 7.

Наружная поверхность двигателя должна быть всегда чистой. Грязь на цилиндре и его головке ухудшает охлаждение двигателя, а наличие на картере масла и бензина может служить причиной загорания мотоцикла. Применение нерекомендованных руководством марок бензина и масла ведет к преждевременному износу де­талей двигателя и к быстрому нагарообразованию в ци­линдре, головке, на поршне и свече, что вызывает пере­грев двигателя, ухудшает его пуск.

Для питания двигателя применять бензин и масла согласно табл. 2.

5.1.1. Краткие указания по снятию двигателя

Снятие двигателя производить в следующем порядке:

• снять седло, защитные кожухи и бензобак;

• снять дуги безопасности;

• отсоединить выхлопную трубу;

• отсоединить трос декомпрессора, трос дозатора от распределительной муфты, трос сцепления и снять наконечник свечной;

• отсоединить воздухоочиститель;

• снять карбюратор;

• отсоединить электропровода датчика зажигания и генератора от выпрямителя-регулятора напряжения, коммутатора, главного жгута, провода от контакта НЕЙТРАЛЬ на картере под воздухофильтром и клапана-датчика;

• отсоединить от двигателя чехлы цепи;

• снять правую крышку картера, разъединить цепь;

• ослабить гайки крепления двигателя в задней части;

• отвернуть гайки болтов крепления двигателя, до­стать болты в передней точке крепления двигателя;

• снять передние кронштейны крепления двигателя;

• снять двигатель с рамы в левую сторону, подавая его вперед-вверх.

Устанавливать двигатель в обратной последователь­ности.

5.1.2. Сцепление

Обслуживание сцепления заключается в регулировке механизма выжима сцепления, который состоит из ва­лика с эксцентриком и рычагом выжима сцепления, тол­кателя с колпачком, регулировочных винтов на нажим­ном диске и рычага сцепления на руле, троса сцепления, возвратной пружины.

Регулировку сцепления производить в следующем порядке:

• снять крышку люка в левой крышке картера;

• ослабить контргайку регулировочного винта на руле, завернуть винт до упора;

• ослабить контргайку регулировочного винта на нажимном диске сцепления, вывернуть регулировочный винт на 1...2 оборота;

• выворачивая регулировочный винт на руле, уста­новить рычаг выжима сцепления, расположенный на правой крышке так, чтобы выступ на рычаге совпал с отметкой на крышке;

• регулировочный винт на нажимном диске сцепле­ния завернуть до упора (не сильно), ослабить его на 1/4...1/2 оборота и закрепить контргайкой;

• свободный ход конца рычага сцепления на руле установить с помощью регулировочного винта, который закрепить контргайкой.

Разборку и сборку муфты сцепления производить без снятия двигателя с рамы в следующем порядке:

• слить масло из коробки передач, отвернув резьбовую пробку в нижней части картера;

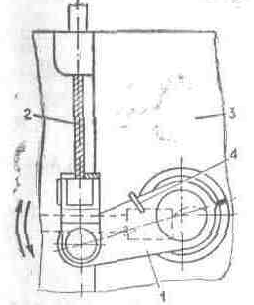

Рис. 10. Регулировка сцепления:

1 — рычаг выжима сце­пления; 2 — трос сцеп­ления; 3 — правая кры­шка; 4 — возвратная пружина

• снять защитные кожухи, отсоединить маслопровод от впускного патрубка цилиндра;

• отсоединить электропровод клапана-датчика от левой крышки картера и трос дозатора от распредели­тельной муфты;

• снять рычаг переключения передач, рычаг пуско­вого механизма и левую крышку картера, при этом сле­дить, чтобы не выпала соединительная муфта привода маслонасоса;

• отвернуть гайки пружин сцепления, снять пружи­ны с колпачками;

• снять нажимной диск и диски сцепления;

• отвернуть гайку на первичном валу (резьба левая), для чего необходимо включить I передачу и застопорить заднее колесо или застопорить внутренний барабан сцепления, снять внутренний барабан сцепления;

• отогнуть стопорную шайбу и, отворачивая болт крепления звездочки коленчатого вала, снять одновременно звездочку вместе с наружным барабаном сцепле­ния и цепью.

При стуке цепи на холостых оборотах или большом провисании (более 15 мм) цепь заменить.

Сборку производить в обратной последовательности, обратив внимание на следующее:

• первым установить опорный диск толщиной 3 мм проточкой в сторону коробки передач;

• диски собирать с учетом чередования стальных и пластмассовых;

• равномерной затяжкой гаек сжать пружины так, чтобы торцы гаек находились выше торцов колпачков на 3...4 мм, а нажимной диск при выжиме рычага сце­пления перемещался без перекоса;

• закрепить и застопорить шайбой звездочку ко­ленчатого вала (звездочку и наружный барабан сцепления с цепью устанавливают одновременно);

• совместить хвостовик маслонасоса с пазом муф­ты, находящейся в головке болта крепления звездочки;

• установить левую крышку картера;

• при установке защитных кожухов совместить за­щитную трубку маслопровода и провод клапана-датчи­ка (над трубкой) с вырезом в нижней части защитного кожуха, во избежание их защемления.

5.1.3. Коробка передач

Обслуживание коробки передач состоит в регулярной проверке наличия масла в коробке и своевременной его замене. Уровень масла должен быть в пределах смотро­вого окна.

Замену масла производить на прогретом двигателе, лучше всего сразу после поездки. Слить отработанное масло через отверстие в нижней части картера (рис. 11). Завернуть пробку, залить 0,5 л масла через отверстие под крышку люка и дать двигателю проработать 1...2 мин. После этого масло слить и залить 1 л свежего масла (см. табл. 2).

Коробка передач четырехступенчатая (рис. 12)

Разборку и сборку коробки передач можно произво­дить без снятия двигателя с рамы. Разборка:

• слить масло из коробки передач;

• снять глушитель;

• снять правую крышку картера с тросом;

• вынуть шток сцепления из резинового колпачка, разъединить цепь;

• отвернуть восемь винтов и снять крышку коробки передач;

• снять сектор переключения передач.

Все части коробки передач (кроме первичного вала и валиков вилок передач) могут быть вынуты из картера.

Рис. 11. Двигатель (вид слева):

1 — пробка слива масла из картера; 2 — смотровое окно коробки передач; 3 — пробка слива масла из емкости системы смазки двигателя; 4 — маслонасос; 5 — смотровое окно емкости системы смазки двигателя; 6 — электропровод клапана-датчика; 7 — скрепка; 8 — винт регулировочный; 9 — колпачок; 10 — трос дозатора;

11 — пробка наливного отверстия емкости системы смазки двигателя; 12 — кольцо уплотнительное; 13 — фильтр; 14 — корпус фильтра; 15 — маслопровод впускного патрубка; 16 — карбюратор; 17 — рычаг пускового механизма; 18 — рычаг переключения передач; 19 — пробка наливного отверстия картера двигателя; 20 — подножка водителя

Для снятия первичного вала и валиков вилок пере­ключения передач разобрать сцепление, снять барабаны. Отвернуть винты, снять стопорную планку. Обратить внимание на расположение регулировочных шайб на промежуточном, первичном валах, вале переключения передач, чтобы при сборке поставить их на место.

Рис. 12. Коробка передач:

1 — первичный вал; 2 — шарикоподшипник 204; 3 — шестерня II передачи; 4 — шестерня II и IV передач; 5 — упорная шайба; 6 — шестерня промежуточного вала; 7 —-промежуточный вал; 8 — шестерня III передачи; 9 — вилка переключения I и III передач; 10 — шестерня I и III передач; 11 — валик вилки переключения передач; 12 — вал переключения передач; 13 — упорная шайба; 14 — сектор переключения передач; 15 — механизм переключения передач; 16 — регулировочные шайбы.17 – вилка переключения II и IV передач.

Сборка:

• собрать со всеми шестернями промежуточный вал и поставить его на место;

• собрать все шестерни на первичном валу со всеми регулировочными и упорными шайбами. Если вал вы­нут, поставить его на место;

• установить вилки переключения передач;

• установить на место вал переключения передач (не забывать надеть на вставляемый конец регулировоч­ные шайбы), отводя фиксатор в сторону;

• шипы вилок ввести в канавки вала переключения передач, в отверстия вилок установить валики вилок пе­реключения передач и закрепить стопорной планкой;

• установить вал механизма переключения, если он снят;

• завести сектор переключения передач в зацепле­ние с валом переключения передач. Метка на зубе сектора должна совпадать с меткой у впадины зубьев вала переключения передач;

• установить упорные шайбы на конец вала пере­ключения передач и первичного вала, поставить прокла­дку, крышку коробки передач, затянуть винты. При установке крышки коробки передач допускаются легкие удары по ней молотком. Перемещение вторичного вала по оси должно быть 0,4...0,6 мм.
