Техническая характеристика мотоцикла Днепр-12

Общие данные мотоцикла Днепр-12

База мотоцикла, мм, не более............1510

Колея мотоцикла, мм, не более ...........1200

Дорожный просвет, мм, не менее ...........125

Габаритные размеры мотоцикла с коляской, мм:

длина ..................................2430

ширина.................1700

высота .................1100

Масса сухая, кг, не более .............350

Максимальная нагрузка на мотоцикл, включая массу водителя и двух пассажиров, кг.................260

Максимальная скорость мотоцикла на горизонтальном участке асфальтированной дороги, км/ч, не менее............90

Путь торможения с полной нагрузкой со скоростью 60 км/ч при торможении всеми тормозами, м, не более ...........30

Контрольный расход топлива на 100 км пути при движении по асфальтированному или бетонному шоссе со скоростью 65 км/ч с полной нагрузкой

мотоцикла, л.................9

Расход масла на 100 км пути, л, не более ........0,25

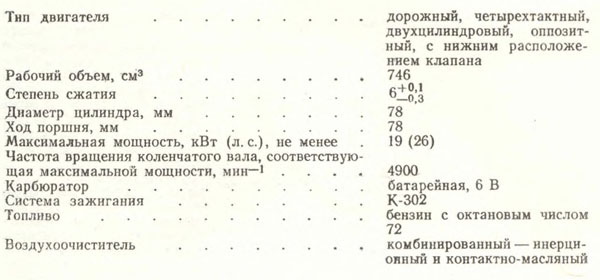

Двигатель мотоцикла Днепр-12

Силовая передача мотоцикла Днепр-12

Сцепление...........сухое, двухдисковое. Привод выключения сцепления двойной: ручной — от рычага на руле; ножной — сблокированный с механизмом переключения коробки передач

Коробка передач.........четырехступенчатая с передачей заднего хода

Переключение передач .......ножная педаль для включения четырех передач; ручной рычаг — для включения заднего хода

Передаточные числа:

I передача . .......3,60

II передача .........2,28

III передача.........1,70

IV передача.........1,30

задний ход .........3,67

Передача на заднее колесо ......карданным валом

Передаточное число главной передачи . . 4,62

Дифференциал .........цилиндрический, асимметричный, отношение асимметрии 19: 11

Передача на колесо коляски......карданным валом

Передаточное число редуктора колеса коляски . 24

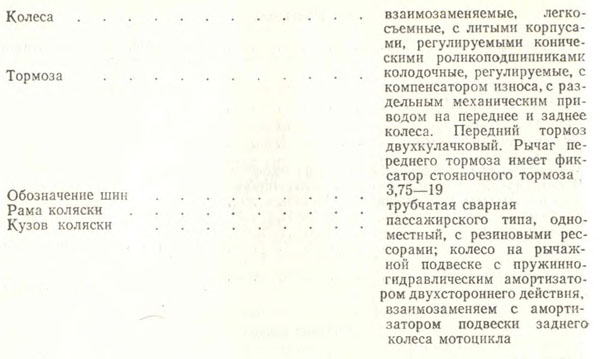

Ходовая часть мотоцикла Днепр-12

Рама ............трубчатая сварная, закрытого типа

Подвеска заднего колеса.......рычажная на пружинно-гидравлических амортизаторах двухстороннего действия

Передняя вилка .........телескопическая с гидравлическими амортизаторами двухстороннего действия

Электрооборудование мотоцикла Днепр-12

Аккумуляторная батарея ..........ЗМТ12

Генератор постоянного тока, 6 В, 65 Вт......Г414

Реле-регулятор.............РР302

Система зажигания — батарейная, 6 В, с ручным регулированием угла опережения зажигания:

катушка зажигания ..........Б2Б

прерыватель-распределитель ........ПМ05

свечи ..............А10НТ

Звуковой сигнал ........................С204Б

Спидометр ..............СП 102

Гибкий вал спидометра ..........ГВ127

Выключатель сигнала торможения .......ВК854

Комбинированный переключатель........П45

Переключатель указателей поворотов.......П201

Реле-прерыватель указателя поворотов ......РС419

Фонарь-сигнализатор нейтрального положения механизма переключения передач ............ПД20Г

Фонарь-сигнализатор включения поворотов .....ПД20Г

Фара ...............ФГ116

Задний фонарь мотоцикла..........ФП246

Задний фонарь коляски ..........ФП219Б

Передний фонарь коляски..........ПФ232Б

Фонарь-указатель поворотов .........УП223Б (2 шт)

Заправочные емкости мотоцикла Днепр-12 (л)

Топливный бак.............19

Картер двигателя ............2

Картер коробки передач ..........1,5

Дифференциальный привод .........0,2

Редуктор колеса коляски ..........0,2

Перо передней вилки...........0,135

Амортизатор подвески...........0,105

Корпус воздухоочистителя, не более .......0,175

Основные данные для регулировки и контроля мотоцикла Днепр-12

Зазор между толкателем и стержнем клапана на холодном дви-гателе (при 15—20 °С), мм:

выпускного клапана ..........0,10

впускного клапана...........0,07

Зазор между контактами прерывателя, мм .....0,4—0,6

Зазор между электродами свечи, мм.......0,6—0,75

Свободный ход педали тормоза заднего колеса, мм, не более 35 Давление в шинах колес, кгс/см2:

коляски и переднего колеса ........1,5+0>1

заднего колеса............2,5+0,1

Непараллельность плоскостей колес мотоцикла и колеса коляски на длине базы мотоцикла, мм, не более .....±5

Угол развала колес, не более .........±30'
