Разборка и сборка двигателя мотоцикла Урал ИМЗ-8.103-10







Снятие и установка маховика мотоцикла Урал ИМЗ-8.103-10






(сцепление снято)

Снимать маховик нужно так:

отогнуть замочную шайбу болта;

установить ключ 19X22 в распор между отверстием под пружину в маховике и приливом под шпильку крепления двигателя;

отвернуть болт крепления торцовым ключом 36 мм;

снять маховик с конуса коленчатого вала, пользуясь универсальным приспособлением (рис. 30). На маховике для снятия есть два резьбовых отверстия.

Перед установкой маховика на место убедиться, находится ли на месте пружинная шайба маслоотражателя.

Устанавливать маховик в такой последовательности:

надеть на конусный конец коленчатого вала, обратив внимание, правильно ли надет резиновый сальник на ступицу маховика;

поставить замочную шайбу и завернуть болт;

установить ключ 19X22 в распор между маховиком и картером двигателя; .

надежно затянуть болт маховика (момент затяжки 22—25 кгс-м); загнуть кромку замочной шайбы на одну из граней болта.

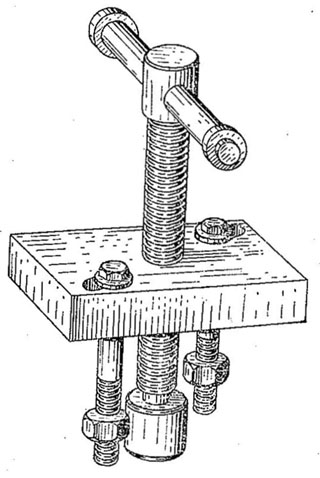

Рис. 30. Приспособление для снятия маховика и корпуса заднего. подшипника
