Колеса и шины мотоцикла Урал ИМЗ-8.103-10

Колеса мотоцикла легкосъемные и взаимозаменяемые со стальным штампованным барабаном 4 и приклепанной к нему ступицей 13 (рис. 23).

В ступицу запрессованы два роликовых конических регулируемых подшипника, которые' наполнены смазкой ЛИТОЛ-24. ..

Пневматическая шина колеса состоит из покрышки прямобортного типа, камеры и ободной ленты.
Чтобы вентиль не утопал при накачке шин, должен применяться резьбовой штуцер шланга воздушного насоса. Лента ободная, проложенная между ободом колеса и камерой, предохраняет камеру от механических повреждений выступающими .концами спиц и ниппелями.

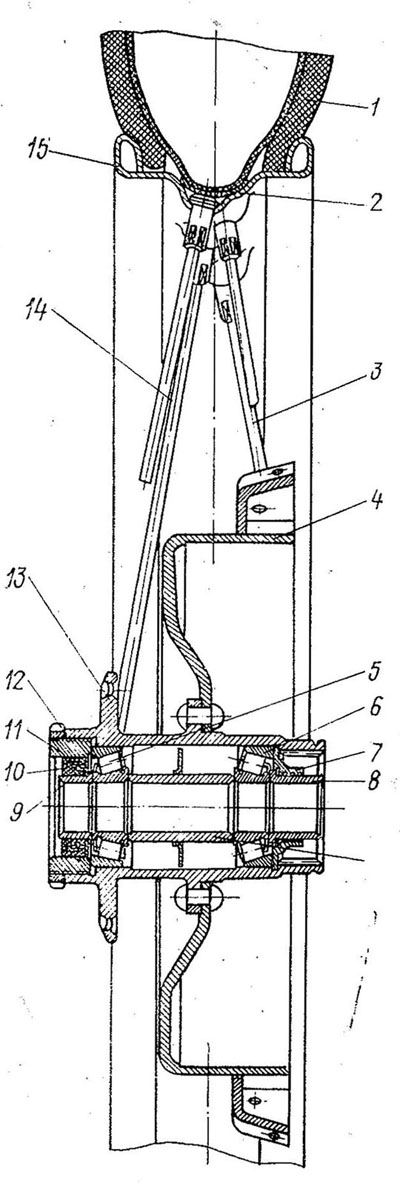

Рис. 23. Колесо мотоцикла:
1—шина; 2— лента ободная; 3— спица короткая; 4— барабан тормозной; 5 — подшипник роликовый; 6 — шайба упорная; 7—втулка распорная правая; 8 — втулка промежуточная; 9 — втулка распорная левая; 10 — сальник; 11 — гайка сальника; 12—контргайка; 13—ступица; 14 — спица длинная; 15 — обод
