Передняя вилка мотоцикла Урал ИМЗ-8.103-10

Передняя вилка телескопического типа с внутренними пружинами и гидравлическим амортизатором двустороннего действия (рис. 22) состоит из стержня 8 рулевой колонки с мостиком 16, траверсы 3, двух перьев с амортизаторами и амортизатора руля (демпфера).

Стержень рулевой колонки служит для крепления вилки к головке рамы на двух опорных шарикоподшипниках. Стержень нижним концом запрессован в мостик, а верхний его конец зажимается в головке рамы гайкой, стягивающей подшипники.

Траверса надета сверху на конические концы труб 24 перьев вилки и крепится к стержню гайкой. В два боковых разрезных отверстия мостика вставлены и закреплены стяжными болтами трубы перьев вилки.

Пружина вилки смягчает толчки, передаваемые от колеса к раме. Нижним концом пружина навернута на гайку 35 трубки амортизатора, верхним концом — на верхний наконечник 12 пружины, помещенный на штоке, между ограничительными гайками. Пружина соединяет подвижную часть вилки (наконечник 25 пера вилки) и неподвижную трубу 24 пера вилки и может работать как на сжатие, так и на растяжение.

В каждом пере передней вилки установлен масляный амортизатор, предназначенный для гашения колебаний. Он состоит из трубки 27, штока 34, гайки 35 трубки и нижней направляющей 31 амортизатора. Наконечник 25 пера заполнен маслом, уровень которого должен быть выше нижней направляющей. .

Корпус амортизатора болтом 29 укреплен на основании наконечника пера вилки. В нижней части корпуса амортизатора имеются отверстия для прохода масла в амортизатор.

Шток верхним концом ввернут в затяжную гайку 11 трубы пера. Снизу к штоку гайкой прикреплена нижняя направляющая 31 амортизатора, имеющая форму квадрата с закругленными углами. Над направляющей расположен поршень 32 амортизатора, выполненный в виде тарелки с отверстием в центре. Края поршня плотно прилегают к внутренней поверхности, трубки амортизатора. Движение поршня вверх ограничивается штифтом 26. В момент, когда поршень упирается в штифт, масло свободно проходит снизу вверх через зазор между отверстием поршня и штоком.

Гайка 35 трубки амортизатора служит верхней направляющей штока и представляет собой стакан с калиброванным отверстием. Корпус амортизатора перемещается вместе с осью колеса.

В каждое перо вилки через вывернутые затяжные гайки 11 заливают 135 см3 масла, применяемого для двигателя. Для удаления масла и промывки перьев вилки необходимо отвернуть и снять наконечники (см. раздел 9, стр. 89).

При сборке передней вилки необходимо обратить внимание на то, чтобы между наконечниками пружины и гайкой, контрящей затяжную гайку трубы пера, остался зазор 0,2—0,5 мм, обеспечивающий свободное вращение затяжной гайки со штоком.

Амортизатор руля. На мотоцикле установлен амортизатор фрикционного типа (см. рис. 22). Он состоит из двух стальных шайб, подвижной 37 и неподвижной 39, двух фрикционных шайб 17 и затяжного болта 7 с головкой. Трение между стальными и фрикционными шайбами затрудняет поворот передней вилки.

Степёнь затяжки амортизатора руля выбирается в зависимости or состояния дороги и скорости движения. При езде с большой скоростью, особенно на неровной дороге, болт затяжной нужно затягивать туже; при медленной или с частыми поворотами езде болт отпускается, так как сильно затянутый амортизатор затрудняет поорот руля.

Регулировать затяжку подшипников надо в такой последовательности:

вывесить переднюю часть мотоцикла так, чтобы переднее колесо не касалось грунта;

Вывернуть затяжной болт амортизатора руля, снять пружинную и опорную шайбу, поддерживая рукой шайбы амортизатора;

покачивая переднюю вилку (вверх и вниз) за руль или за наконечники перьев, определить наличие люфта.

Если в подшипниках есть люфт, нужно отпустить гайку 4 стержня рулевой колонки, сдвинуть вверх траверсу 3 с гайкой, предварительно ослабив затяжные гайки перьев вилки, затянуть гайку 9 подшипников до отказа, а затем отпустить на 1/6—1/8 оборота. Снова проверить наличие люфта в подшипниках.

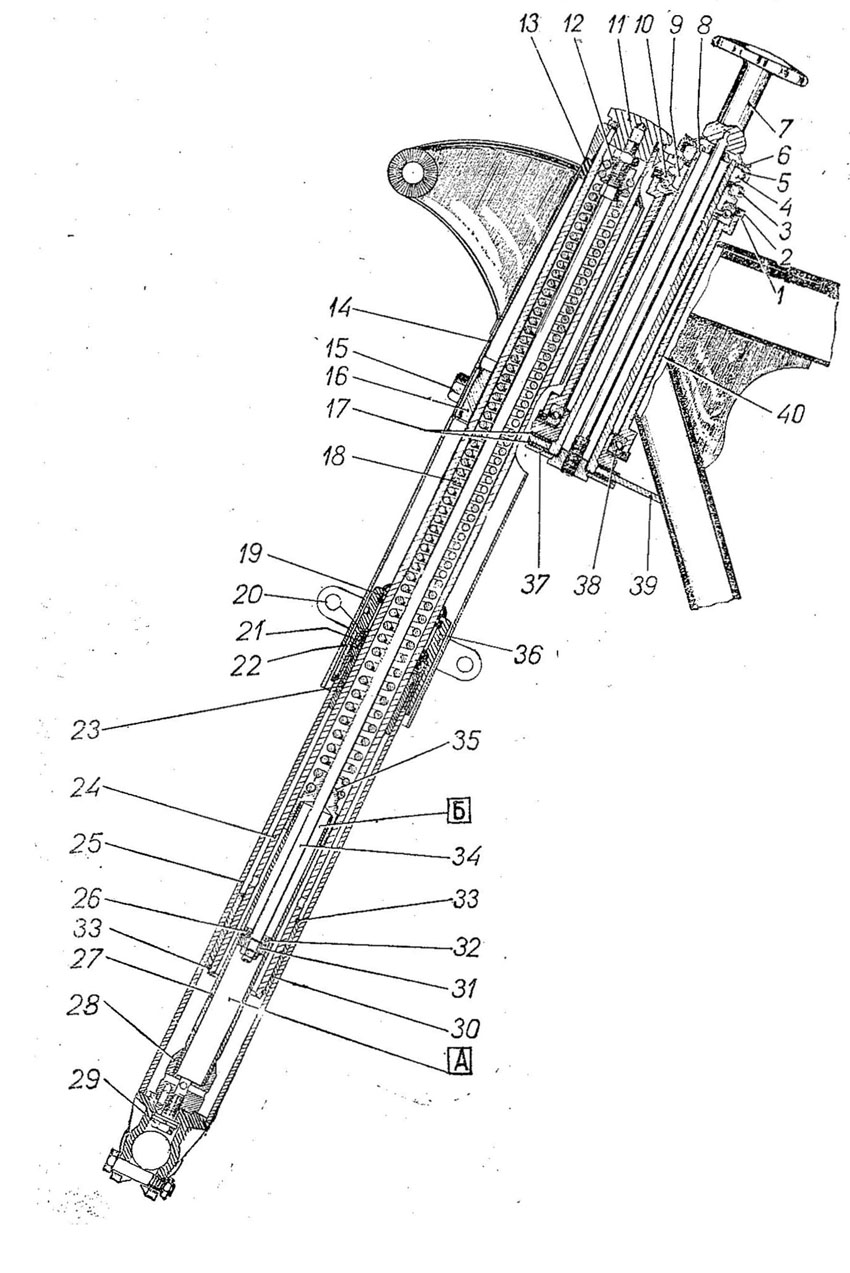

Рис. 22. Передняя вилка:
1 — шайба защитная; 2 — сальник;. 3 — траверса; 4 — гайка стержня рулевой колонки; 5 — шайба опорная; 6 — шайба пружинная; 7 — болт затяжной; 8 — стержень рулевой колонки; 9 — гайка подшипника; 10 — подшипник шариковый радиально-упорный верхний; 11 — гайка затяжная; 12 — наконечник пружины верхний;  13 — кольцо уплотнительное кожуха; 14 — кожух пера с кронштейном фары; 15 — болт стяжной; 16 — мостик рулевой колонки; 17 — шайбы фрикционные; 18— пружина; 19— манжета сальника; 20 — манжета сальника; 21 — пружина сальника; 22 — кольцо оперное; 23 — втулка верхняя; 24 — труба пера вилки; 25 — наконечник пера вилки; 26 — штифт; 27 — трубка корпуса амортизатора; 28 — конус корпуса амортизатора; 29 — болт крепления амортизатора; 30— втулка нижняя; 31 — направляющая амортизатора нижняя; 32 — поршень амортизатора; 33 — кольцо пружинное; 34 — шток амортизатора; 35 — гайка трубки амортизатора; 36 — корпус сальника; 37 — шайба подвижная; 38 — подшипник шариковый радиально-упорный нижний; 39— шайба неподвижная амортизатора руля; 40 — труба рамы головная; А — полость подпоршневая; Б — полость надпоршневая
