Карбюраторы системы питания мотоцикла Урал ИМЗ-8.103-10

Двигатель мотоцикла имеет два взаимозаменяемых карбюратора. Схема карбюратора представлена на рис. 9.

Регулирование карбюраторов. В процессе эксплуатации мотоцикла проверяется и регулируется работа двигателя на малой частоте вращения холостого хода, приемистость, работа привода управления карбюраторами, положение поплавка, определяющее уровень топлива в поплавковой камере.

Перед началом регулирования. карбюраторов проверьте регулировки зажигания и клапанного механизма.

Пустите двигатель и прогрейте его до нормальной температуры; если при запуске были использованы воздушный корректор (рис. 10) и пусковой топливный корректор карбюраторов, то воздушный корректор полностью откройте, а рычажок 26 карбюраторов опустите в положение А.

Регулирование на малой частоте вращения холостого хода имеет большое значение, так как система холостого хода действует как на малых, так и на полных нагрузках двигателя.

Каждый карбюратор регулируется отдельно.

Для регулировки левого карбюратора:
ослабьте контргайку 15 упора 16 оболочки троса привода дросселя и заверните упор, обеспечив зазор 2—3 мм между оболочкой троса и упором;
снимите наконечник со свечи правого цилиндра и закоротите его любым способом на «массу»;
выверните винт 17 подъема дросселя настолько, чтобы двигатель устойчиво работал на несколько повышенной частоте вращения, после чего заверните до отказа винт 25 качества смеси холостого хода;

завинчивая винт 17, уменьшите частоту вращения двигателя и, вывинчивая винт 25, найдите такое его положение, при котором двигатель работал бы устойчиво и развивал наибольшую частоту вращения;

снова заверните винт 17, снизив частоту вращения до минимально устойчивой. Поднимите за трос дроссель регулируемого карбюратора, если пря этом частота вращения двигателя увеличится, то регулировка считается законченной.

Выключив левый цилиндр, приступите к регулированию правого карбюратора. Порядок регулирования такой же, как и при регулировании, левого карбюратора. .

Карбюраторы должны (Обеспечивать одинаковую частоту вращения двигателя при работе одного (левого или правого) цилиндра на режиме холостого хода.

Работа карбюраторов проверяется следующим образом. У работающего прогретого двигателя с отрегулированными карбюраторами поочередно отключают цилиндры, снимая наконечник со свечи и закорачивая его на «массу» то правого, то левого цилиндра. На слух определяют изменение частоты вращения двигателя при работе на каждом цилиндре. Если частота вращения

двигателя при работе на правом и левом цилиндрах разная, то карбюраторы регулируйте, ввертывая или вывертывая регулировочные винты 17 дросселей до достижения одинаковой частоты вращения.

Синхронность работы обоих цилиндров двигателя на различных режимах достигается одновременным поднятием дросселей правого и левого карбюраторов. Несинхронность работы даже хорошо отрегулированных карбюраторов может вызвать перегрев и быстрый износ деталей одного из цилиндров двигателя. Для достижения синхронности работы поворотом ручки подъёма дросселей установите частоту вращения двигателя, соответствующую скорости 40—50 км/ч, а затем, снимая поочередно наконечник со свечи и закорачивая его на «массу» то правого, то левого цилиндра, определите на слух, изменяется ли при этом частота вращения двигателя.

При недостаточном навыке определения на слух частоты вращения, соответствующей определенной скорости движения мотоцикла, используйте показания спидометра. Для этого поставьте мотоцикл на подставку, включите передачу IV и установите частоту вращения двигателя, обеспечивающую показание спидометра 50 км/ч при работе на одном цилиндре. Затем, попеременно отключая то правый, то левый цилиндры, следите за показаниями спидометра. Если при работе двигателя на правом и левом цилиндрах показания спидометра различны, то отрегулируйте карбюраторы на синхронность (допускается асинхронность ±5 км/ч).

Регулирование заключается в изменении высоты подъема дросселей ввертыванием или вывертыванием упоров оболочек тросов 16. После окончания регулирования упоры оболочек тросов законтрите. При полностью опущенных .дросселях между оболочками тросов и упорами оболочек должен быть зазор .не более 2—3 мм, приблизительно одинаковый для правого и левого карбюраторов.

При полном подъеме дросселя количество проходящего через распылитель топлива зависит в основном от пропускной способности главного жиклера.

Регулирование состава смеси на режимах частичной нагрузки двигателя в зависимости от изменения климатических условий, времени года, индивидуальных свойств двигателя, степени изношенности карбюраторов и других факторов производите перемещением дозирующей иглы 9 относительно планки вращением. При вворачивании иглы в планку смесь обогащается, при выворачивании — обедняется. Поворот планки на один оборот перемещает иглу на 0,5 мм. Удерживать иглу следует за предназначенное для этого рифление. В состоянии- поставки карбюраторов К63У заводской регулировкой обеспечено расстояние 72±0,15 мм между нижней плоскостью планки и конусным концом иглы. Правильность регулирования положения иглы проверяется контролем за расходом топлива при эксплуатации и быстрым поднятием дросселей при движении на IV передаче со скоростью 30 км/ч. Если при этом прослушиваются «хлопки» в карбюраторе, смесь нужно обогатить поднятием иглы на 1—3 оборота. Следует также обогатить смесь при обнаружении признаков перегрева двигателя в условиях длительной работы с высокими нагрузками. Если «хлопки» не наблюдаются, но переход с одного режима на другой происходит медленно, значит смесь слишком обогащена и иглу следует опустить.

При некотором навыке качество горючей смеси можно проверить по цвету изолятора и центрального электрода свечей. Для этого выбирайте ровный участок дороги 1,5—2 км и, включив передачу III, проезжайте этот участок со скоростью 40—45 км/ч. Затем заглушите двигатель, выключив одновременно зажигание и сцепление, остановите мотоцикл и выверните свечи. Черный нагар на электродах свечей и изолятора означает, что горючая смесь слишком богата — опустите иглы дросселей. Светло-желтый, песочный или белесый цвет говорит о слишком бедной горючей смеси — поднимите иглы дросселей. При нормальной горючей смеси цвет электродов и изоляторов должен быть коричневого или кирпичного цвета.

Состояние оболочек тросов управления дросселями влияет на качество работы карбюраторов. Если в результате небрежности при переборке оболочки тросов будут растянуты, то карбюраторы не обеспечат синхронную работу цилиндров двигателя на всех режимах.

Предупреждение. Изменение заводской регулировки положения дозирующей иглы относительно планки допустимо лишь при наличии явно

выраженных признаков переобогащения или переобеднения приготавливаемой карбюраторами топливовоздушной смеси.

Величина расходов топлива, динамические качества мотоцикла и пусковые качества холодного двигателя в значительной степени определяются уровнем топлива в поплавковой камере.

Для регулирования положения поплавка необходимо отсоединить карбюратор от головки цилиндра, снять камеру поплавковую 3, перевернуть карбюратор поплавком 24 вверх и аккуратной подгибкой регулировочного элемента 30 добиться, чтобы след разъема пресс-формы на боковой поверхности поплавка был параллелен привалочной плоскости корпуса карбюратора, примыкающей к поплавковой камере (то есть располагался от нее на расстоянии 13±1 мм). .

Уход за карбюраторами. Уход за карбюраторами состоит в периодической (через каждые 5 000 км пробега) чистке и промывке деталей топливных и воздушных каналов. Промывайте детали и каналы чистым бензином, а при наличии обильных смолистых отложений — растворителем для нитрокрасок.

Предупреждение. Промывка топливного клапана в растворителе может вызвать повреждение его уплотнительной эластичной шайбы и поэтому недопустима.

Промытые детали и каналы продуйте струей сжатого воздуха. Не прочищайте жиклеры и калиброванные отверстия карбюраторов проволокой и другими металлическими предметами.

В процессе повседневной эксплуатации мотоцикла следите за состоянием карбюраторов. При обнаружении даже незначительных подтеканий топлива тотчас подтягивайте соответствующие крепежные детали. Постоянное подтекание бензина через отверстие дренажное свидетельствует о негерметичности клапана топливного 23 или нарушения уровня топлива в камере поплавковой. Для устранения подтекания бензина промойте камеру поплавковую, канал топливоподводящий, проверьте состояние эластичной шайбы на клапане топливном 23, отрегулируйте уровень топлива, подгибая регулировочный элемент 30.

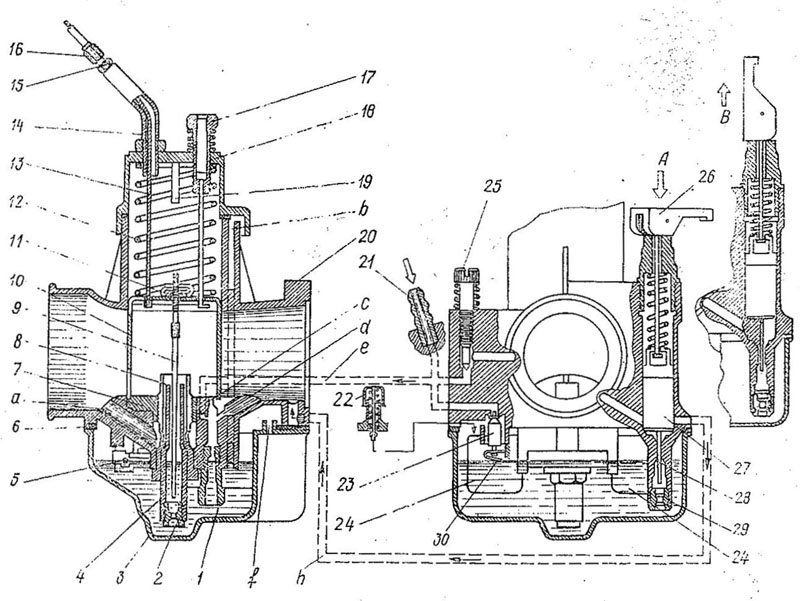

Рис. 9. Схема карбюратора:
I — жиклер топливный холостого хода; 2— жиклер топливный главный; 3 — камера поплавковая; 4 — распылитель главной системы; 5 — ось поплавка; 6— прокладка; 7 — камера сопловая; 8 — распылитель главной системы; 9 — игла дозирующая; 10 — дроссель; И — планка дозирующей иглы; 12 — пружина дросселя; 13 — трос управления дросселем;
II — направляющая троса; 15 — контргайка; 16 — упор оболочки троса; 17—винт регулировочный подъема дросселя; 18 — крышка карбюратора; 19 — ограничитель подъема дросселя; 20 — корпус карбюратора; 21 — штуцер топливоприемный; 22 — утолитель поплавка; 23—клапан топливный; 24— поплавок; 25 — винт качества смеси холостого хода; 26 — рычажок управления пусковым корректором; 27 — плунжер; 28 — игла пускового корректора; 29 — жиклер пускового корректора; 30 — регулировочный элемент; а — канал воздушной главной системы; b — канал расбалансировочный поплавковой камеры; с — отверстие переходное системы холостого хода; d — отверстие эмульсионное системы холостого хода; е — канал воздушный едете мы холостого хода; f — отверстие дренажное; h — канал эмульсионный пускового корректора; А — корректор пусковой закрыт; В —корректор пусковой открыт
