Двигатель мотоцикла Урал
ИМЗ-8.103-10
Механизм газораспределения
двигателя мотоцикла Урал
ИМЗ-8.103-10

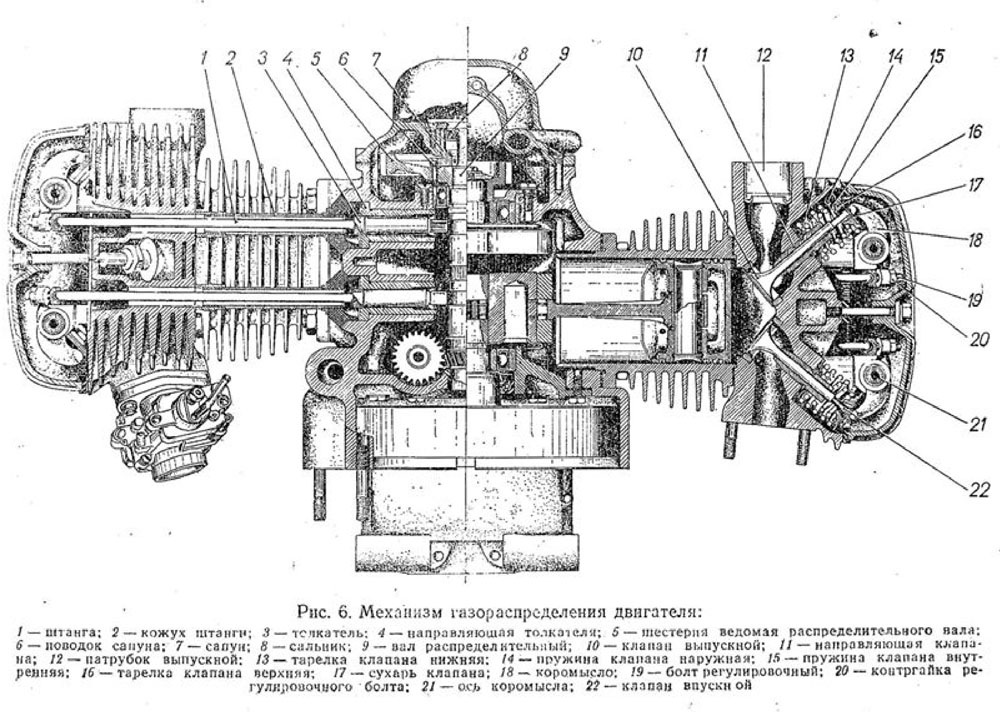

Механизм газораспределения (рис. 6) состоит из распределительного вала
9, толкателей 3, направляющих 4 толкателей, штанг 1, коромысел 18 с
регулировочными болтами 19 и контргайками 20, клапанов 10 я 22 с
пружинами 14 и 15, опорными тарелками 13 и 16 и сухарями 17. Впускные и
выпускные клапаны невзаимозаменяемы.
На заднем конце распределительного вала напрессована шестерня привода
масляного насоса. На передней части вала установлена ведомая шестерня, с
которой входят в зацепление шестерня привода генератора и ведущая
шестерня распределительного вала, установленная на переднем конце
коленчатого вала. Распределительный вал установлен в картере двигателя
на двух подшипниках. Передний из них шариковый, задний — в виде
бронзовой глухой втулки.
Правильное газораспределение обеспечивается совмещением рисок на
распределительных шестернях, на что следует обращать внимание при
вынужденной разборке и сборке двигателя.
