Цилиндры двигателя мотоцикла Урал ИМЗ-8.103-10

Цилиндры 8 двигателя одинаковы и взаимозаменяемы (рис. 4).
К цилиндру двигателя привертывается головка 10, на наружной поверхности которой сделаны ребра, увеличивающие поверхность охлаждения, Вверху головки имеется отверстие с резьбой для свечи зажигания.

Между цилиндром и картером двигателя установлена уплотнительная прокладка.

Поршень, поршневые кольца и поршневой палец

На поршне двигателя проточены четыре канавки, в которые установлена поршневые кольца. Два верхних компрессионных кольца создают необходимую герметичность в сопряжении поршня с цилиндром и препятствуют прорыву газов из камеры сгорания в картер двигателя. Нижние маслосъемные кольца служат для удаления избыточного масла со стенок цилиндра. Все кольца имеют прямые замки. Зазор в замках при установке поршня с кольцами в цилиндр должен быть 0,25—0,50 мм.

Поршень соединен с шатуном плавающим поршневым пальцем, осевое смещение которого предотвращается двумя пружинными стопорными кольцами, вставленными в кольцевые выточки, имеющиеся в бобышках поршне

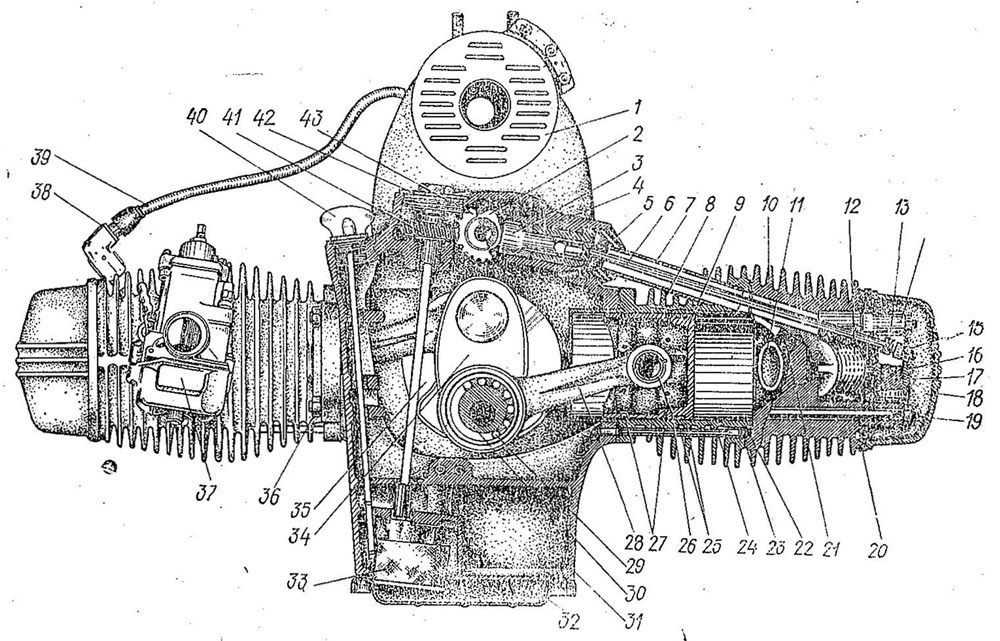

Рис. 4. Двигатель (поперечный разрез):
1 — генератор; 2 — вал распределительный; 3 — толкатель; 4 — направляющая толкателя; 5 — колпак уплотнительный; в — штанга толкателя; 7 — трубка (кожух) штанги; 5 —цилиндр; 5 — поршень; 10 — головка цилиндра; 11 — клапан; 12 — пружины клапана; 13 — болт регулировочный; 14 кронштейн оси коромысла; 15 — контргайка регулировочного болта 16 — коромысло; 17 — ось коромысла; 18 — крышка головки; 19 — шпилька крепления головки цилиндра; 20 — прокладка; 21 — свеча зажигания; 22 — канал стока масла из головки цилиндра; 23 — прокладка; 24 — трубка цилиндра сливная для масла; 25 — кольца компрессионные; 26 — палец поршневой; 27 — кольца маслосъемные; 28 — шатун; 29 — подшипник роликовый; 30 — палец коленчатого &ала; 31 — картер двигателя; 32 — поддон; 33— насос масляный; 34 — щека коленчатого вала; 35 — маслоуловитель; 36 -гайка крепления цилиндра; 37 — карбюратор; 38 — наконечник свечи; 39 — провод высокого напряжения; 40 — пробка наливного отверстия со щупом; 41 — шестерня ведомая привода масляного насоса; 42 — пробка привода масляного насоса; 43 — шестерня ведущая привода масляного насоса
