ОРГАНЫ УПРАВЛЕНИЯ И КОНТРОЛЬНЫЕ ПРИБОРЫ МОТОЦИКЛА УРАЛ ИМЗ-8.103-10

Рычаг 17 (рис. 2) предназначен для управления сцеплением. При нажатии на рычаг сцепление выключается — двигатель разобщается с коробкой передач. При возвращении рычага в первоначальное положение сцепление включается.

Рычаг 5 предназначен для управления передним тормозом. При нажатии на рычаг приводится в действие тормоз переднего колеса. При опускании рычага тормоз отключается. Пользоваться ручным тормозом рекомендуется совместно с ножным.

На основании рычага тормоза установлен выключатель сигнала торможения. При нажатии на рычаг тормоза включаются лампы «стоп-сигнала».

Рычаг 12 пускового механизма предназначен для пуска двигателя. При нажатии на рычаг через ускорительную шестерню приводится в движение коленчатый вал двигателя. В исходное положение рычаг возвращается пружиной, расположенной внутри коробки передач.

Педаль 13, расположенная на коробке передач с левой стороны, служит для переключения передач. При нажатии на переднее плечо педали происходит переключение передач с высших на низшие, а при нажатии на заднее плечо —с низших на высшие. Нейтральное положение механизма переключения зафиксировано между I и II передачами. Оно устанавливается педалью
10 или 11. При включении нейтрали должна загореться зеленая контрольная лампа 4 на приборном щитке.

Зеленая контрольная лампа горит в нейтральном положении механизма переключения передач, зафиксированного между I и II передачами и при включенном заднем ходе.

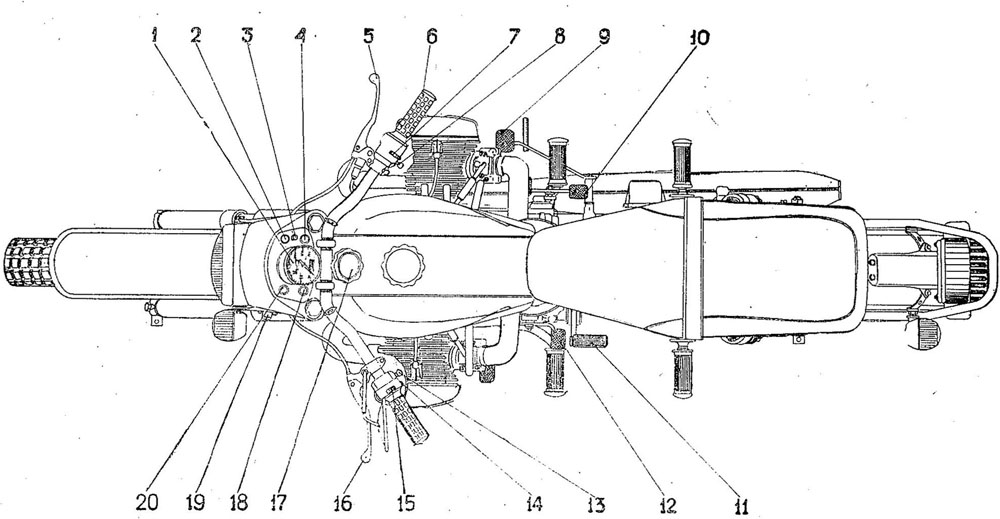

Рис. 2. Органы управления и контрольные приборы:

1— спидометр; 2— контрольная лампа указателей поворота; 3 — кнопка сброса показателя суточного счетчика; 4— контрольная лампа включения нейтрали и заднего хода; 5 — рычаг управления передним тормозом; 6 — ручка управления дросселями карбюраторов; 7 — аварийный выключатель зажигания; 8—переключатель «день—ночь»; 9—педаль привода заднего тормоза и тормоза колеса коляски; 10 — педаль включения заднего хода; 11 — рычаг пускового механизма; 12 — педаль переключения передач; 13 — переключатель указателей поворота; 14—кнопка звукового сигнала; 15 — переключатель света; 16 — рычаг управления сцеплением; 17 — болт затяжной амортизатора руля; 18 - контрольная лампа света фары; 10 — замок зажигания; 20 — контрольная лампа работы генератора

Педаль включения заднего хода 10 расположена ниже свободного конца сектора валика переключения передач. Педаль имеет два положения: переднее— движение вперед; заднее — движение задним ходом.

Перед пуском двигателя кеобхо-димо убедиться, что педаль включения заднего хода находится в переднем положении, а механизм переключения передач — в нейтральном положении.

Включение передач для движения вперед производится левой педалью 13 (см. рис; 2) и описано в руководстве выше.

Для включения передачи заднего хода необходимо перевести правую педаль 10 в заднее положение из положения механизма переключения нейтрали или I передачи.

Передачу заднего хода можно включать только после полкой остановки мотоцикла.

Для выключения передачи заднего хода необходимо перевести правую педаль в переднее положение. При остановках мотоцикла установка нейтрали должна производиться ножной педалью переключения.

Можно нейтраль установить педалью включения заднего хода из положения включенной I передачи движением педали примерно на одну треть хода назад и возвращением в исходное положение.


Педаль 9 привода заднего тормоза и тормоза колеса коляски служит для затормаживания колес и расположена несколько ниже и впереди правой подножки.

Замок зажигания 20 имеет 3 фиксированных положения ключа. Положение ключа и схема коммутации замка зажигания показаны на рис. 3.

1. Ключ находится в положении 0 — все потребители выключены;

2. Ключ повернут по часовой стрелке в положение I — движение. Напряжение питания подается: на катушку зажигания (через аварийный выключатель зажигания), звуковой сигнал, клемму «ВЗ» реле-регулятора, выключатели сигнала торможения, контрольную лампу нейтрали, переключатель «день — ночь» и прерыватель указателей поворота.

3. Ключ повернут по часовой стрелке в положение II — стоянка. Напряжение питания подается на габаритные огни.

В положении 0 и II ключ можно вынуть из замка зажигания.

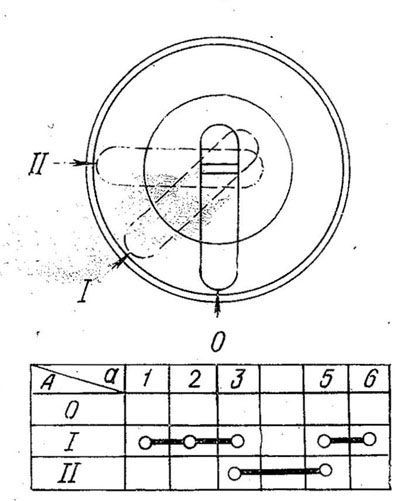

Рис. 3. Схема коммутации замка зажигания:
А — положение ключа; а — номер  клемм

На щитке приборов установлен спидометр 1, объединенный с суточным и суммарным счетчиком пройденного пути. Сброс показаний суточного счетчика на нуль производится на остановке вращением кнопки 3 против часовой
стрелки. На щитке приборов также установлены фонари контрольных ламп, которые контролируют:

2 — работу указателей поворота — оранжевый;

4 — нейтраль коробки передач и включения заднего хода — зеленый;

19 — дальний свет фары — синий;

21 — работу генератора — красный.

Переключатель «день—ночь» 8 с аварийным выключателем зажигания 7

скомбинирован с вращающейся ручкой 6 управления дросселями карбюраторов. При повороте ручки на себя дроссели карбюраторов поднимаются, увеличиваются частота вращения и мощность двигателя.

Переключатель имеет 3 положения: правое — дневная езда; среднее —

езда с габаритными огнями; левое — езда с габаритными огнями, подано напряжение на переключатель дальнего-ближнего света. Аварийный выключатель зажигания имеет 2 положения: переднее — выключено, заднее — включено.

Переключатель дальнего-ближнего света 16 и указателейщовордтд 14, а также с кнопкой звукового сигнала 15 комбинированный, расположен, на левой половине руля.

Амортизатор руля служит для поглощения боковых толчков на переднее  колесо. При вращении затяжного болта 18 по часовой стрелке шайба с фрикционными накладками затягивается и поворот рулевой колонки затормаживается. Это следует делать при быстром движении по плохим дорогам, когда для удержания руля необходимы большие усилия рук.

Рычажок 11 (см. рис. 10) воздушной заслонки расположен с левой стороны коробки передач на трубе воздушного корректора. При перемещении рычажка влево и вверх всасывающее отверстие корректора закрывается.

Для предохранения мотоцикла от использования посторонними лицами служит цилиндрический противоугонный замок с индивидуальным ключом. Замок смонтирован с левой стороны головкой трубы рамы мотоцикла. Для того чтобы закрыть -противоугонный замок, нужно повернуть руль вправо, вставить ключ, повернуть его влево, слегка нажать, отпустить и вынуть.

Для того чтобы открыть замок, надо вставить ключ, повернуть его влево, слегка потянуть на себя, отпустить и затем вынуть.
