5. Раздел.

Основные узлы мотокультиватора Крот

Мотокультиватор Крот МК-3-04, Крот МК-4-01 включает в себя следующие основные узлы:

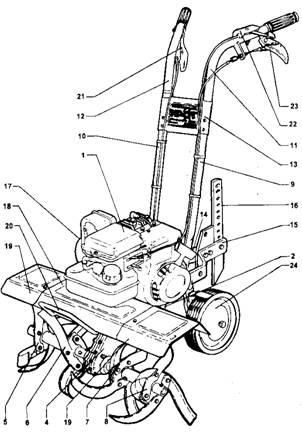

Рис. 2. Мотокультиватор Крот МК-4-01.

1-Двигатель; 2,3-ходовая часть; 4-редуктор переднего и заднего хода; 5,6,7,8-фрезы (роторы 4шт.); 9,10,11,12-ручки и рукоятки управления; 13-соединительный хомут (телескоп); 14,15-опора нижняя левая, опора нижняя правая; 16-сошник; 17-защитный кожух ремня сцепления; 18,19-защитные щитки, 20-транспортировочная ручка; 21-рычаг сцепления; 22-трос газа; 23-переключатель заднего хода; 24-транспортировочные колеса.

6. Раздел. Сборка мотокультиватора Крот и подготовительные работы.

6.1. Установка мотокультиватора Крот.

Вставьте рукоятки 9, 10 в специальные пазы в раме мотокультиватора 2,3 (Рис. 2), открутив сначала гайки болтов 21, 24 (Рис. 22). Отверстия рукояток необходимо совместить с отверстиями ходовой части редуктора и закрепить их с помощью болтов и гаек, снятых предварительно с редуктора и установив предварительно высоту ручек. Для удобства работы желательно предварительно снять защитный кожух ремня сцепления 25 и шкив ведомый 23.

Закрепите хомут (телескоп) 12 на ручке 2 (Рис. 5) , установив его с помощью винтов , шайб и гаек 3.

Закрепите ручки управления 5 в отверстиях хомута (телескопа) 12 с помощью контрящих гаек и болтов 6, 7. Необходимые детали прикладываются в сумку ЗИП к мотокультиватору Крот.

Установите корпус привода сектора газа 14 на левую ручку МК Крот, закрепите кожух троса управления 18 с помощью хомута 17, убедитесь в правильности движения рычага управления 16. Проверьте, чтобы не было перегибов оболочек троса сцепления, газа и заднего хода. Вставьте фиксатор 10 в кронштейн 5 рукоятки. Фиксатор и пружина находятся в упаковке инструмента, прилагаемого к мотокультиватору Крот.

Трос сцепления через наконечник 19 подсоедините к натяжному ролику 17 (Рис. 22) с помощью пружины 18. Тросики управления карбюратором, сцеплением и задним ходом закрепите на ручках 2 с помощью хомутов 1 (Рис. 5), находящихся в сумке с инструментом.

Для удобства работы с мотокультиватором рекомендуется использовать навесную сумку для инструмента, которую можно закрепить на ручках управления: снизу - с помощью хомутов из упаковки инструмента, сверху - под шайбы и гайки крепления хомута.

Сборку фрез и установку роторов на мотокультиватор Крот необходимо производить строго согласно Рис. 3.

Внимание! Роторы состоят из различных пар - внутренней левой, внутренней правой, наружной левой и наружной правой. Устанавливать их необходимо таким образом, чтобы рабочие режущие кромки фрез входили в землю при движении мотокультиватора Крот вперед. Помните, неправильная сборка и установка роторов приводит к разрушению корпуса редуктора, что не является гарантийным случаем!

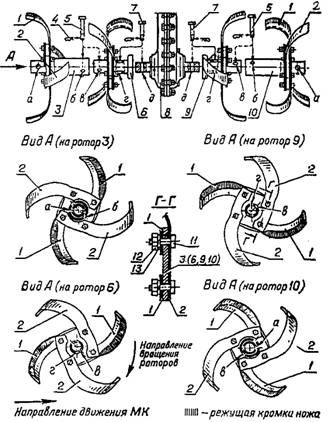

Рис.3. Роторы МК Крот с фрезами.

Защитный щиток 18 (Рис. 2) поставляется установленным на мотокультиватор. Защитные щитки 19 (крылья) входят в комплект поставк
Внимание! После окончательной сборки мотокультиватора Крот необходимо произвести регулировочные работы:
-сцепления (клиноременной передачи), раздел 9.2;
заднего хода, раздел 9.3.
Выполните общую протяжку всех узлов, ослабленные гайки и болты затяните.
Установите сошник 16, как показано на Рис. 2, с помощью специального болта, гайки и фиксатора закрепите его.
6.2. Снятие с консервации мотокультиватора Крот.
Перед началом эксплуатации мотокультиватора Крот после длительного хранения или после начальной установки необходимо произвести следующие работы:
Необходимо протереть ветошью, смоченной в бензине все детали (где это доступно), покрытые консистентной смазкой или маслом.
Промойте бензином или протрите бумагой весь прилагаемый к мотокультиватору инструмент. Примечание. Прилагаемые к мотокультиватору Крот запасные части необходимо расконсервировать по мере надобности.
