УСТРОЙСТВО МОТОБЛОКА ФАВОРИТ

Мотоблок состоит из следующих основных частей и агрегатов:

двигатель 5 с редуктором (Рис. 2);
редуктора 9 (Рис. 2);
колес 6 (Рис. 2);
щитков 7 (Рис. 2);
руля 1 (Рис. 2);
рычага сцепления 11 (Рис. 2);
штанги руля 2 (Рис. 2);
опоры навесного устройства 8 (Рис. 2);
рычага управления дроссельной заслонкой 3 (Рис. 3);
рычага переключения передач 5 (Рис. 3);
опоры руля 3 (Рис. 2);
рукоятки фиксации руля 2 и 4 (рис. 3);
кожуха шкива 4 (рис. 2);
кожуха ремня двигателя 1 (рис. 3).

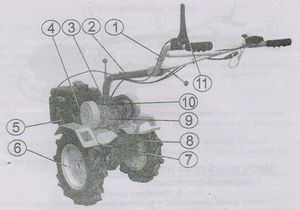

Рис. 2. Мотоблок Фаворит (вид слева ¾).
1 - руль; 2 - штанга; 3 – опора руля; 4 – кожух шкива; 5 – двигатель с редуктором; 6 – колесо; 7 – щиток; 8 – опора навесного устройства; 9 – редуктор мотоблока; 10 – пробка маслоналивного отверстия; 11 – рычаг сцепления.

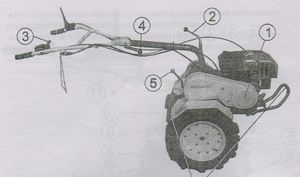

Рис. 3. Мотоблок Фаворит (вид справа).
1 – кожух шкива двигателя; 2 – рукоятка фиксации руля в горизонтальной плоскости; 3 – рычаг управления дроссельной заслонкой двигателя; 4 – рукоятка фиксации руля в вертикальной плоскости; 5 – рычаг переключения передач.
места зачаливания мотоблока (для переноса или подъёма).




Рис. 4. Мотоблок Фаворит с роторами для культивирования.
1 – шкворень; 2 – сошник; 3 – шплинт быстросъемный; 4 – ось; 5 – державка сошника; 6 – ось; 7 – сцепка универсальная; 8 – масло выпускное отверстие редуктора; 9 – втулка ротора короткая; 10 – нож левый; 11 – втулка ротора длинная; 12 – диск ротора; 13 – нож правый.
