§ 4.5. Стенды для проверки и испытаний судового электрооборудования

Механическая лаборатория стенда должна быть оснащена токарно-винторезным, сверлильным, намоточным станками, электроточилом, масляным и водяным термостатом, а также верстаком с ручными тисками.

На испытательном участке стенда устанавливается главный распределительный щит, вращающиеся н статические преобразователи, трансформаторы, универсальные распределительные щиты, лабораторные столы со щитами питания, стойки для сборки схем, нагрузочные устройства для испытания генераторов переменного и постоянного тока. Кроме того, должны иметься устройства для проверки систем автоматики, автоматических регуляторов напряжения, люминесцентных ламп, распределительных щитов, автоматических выключателей, электрических тахометров линии вала, статических и вращающихся преобразователей и т. и.

Для питания проверяемого электрооборудования используется главным образом трехфазный ток 380 В, 50 Гц. Однако на стенде должны быть обеспечены однофазный ток 220, 127, 36 В, 50 Гц; однофазный ток 220 В, 400 и 200 Гц; трехфазный ток 380 В; 400 Гц; постоянный ток 220 В.

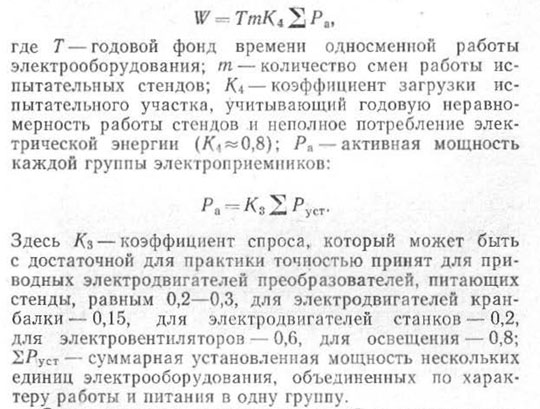

Годовой расход электрической энергии испытательного стенда может быть определен из выражения

Стенд проверки распределительной и коммутационной аппаратуры предназначен для проверки и испытания пусковой аппаратуры двигателей постоянного и переменного тока, автоматических выключателей и переключателей питания, реле защиты от обрыва фазы, релейно-контакторной аппаратуры, установленной на распределительных щитах и пускорегулировочных устройствах.


Рис. 4.12. Принципиальная схема для проверки распределительных щитов и коммутационной аппаратуры.

Принципиальная электрическая схема, показанная на рис. 4.12, включает:

— цепь постоянного тока 24 В в составе выключателей S5, S2, S3, S4, S7, S11; кнопок S8, S9, SI0; потенциометров R1 и R2 ; вольтметра V, включенного через переключатель 5/; сигнальных ламп ///—Н12\

— цепь постоянного тока 220 Б, содержащую выключатели S12, S15, S16 и сигнальные лампы Н13 и HI6, включенные через резистор R3\

— цепь однофазного тока 127 В, 50 или 400 Гц с выключателем питания S13 и сигнальной лампой Н14, включенной через резистор R4;

— цепь трехфазного тока 380 В, 50 или 400 Гц, состоящую из выключателей SI4, S17, S20, S21, S22; переключателя 5/8; кнопки SI9 и сигнальных ламп HI5, HI7, Н18, включенных через резисторы R5, R7, R8.

Защита электрических цепей при коротких замыканиях обеспечивается плавкими предохранителями FI— —F9. Максимальная нагрузка цепей постоянного и однофазного тока не должна превышать 10 А, а цепи трехфазного тока 60 А.

Стенд выполнен в виде переносного металлического чемодана с двумя съемными крышками. На лицевой панели смонтированы элементы электрической схемы и штепсельные гнезда для подключения проверяемой аппаратуры. В качестве электрической нагрузки используют сопротивления той или иной конструкции ( R9, R10, R11).

Проверка аппаратуры сводится к подаче на нее со стенда соответствующего напряжения и ее включению с помощью выключателей и переключателей, установленных на самом стенде и проверяемых устройствах. При этом контролируется четкость работы проверяемых автоматических выключателей, контакторов, магнитных пускателей и других аппаратов. Контроль работы и исправности проверяемого электрооборудования осуществляют с помощью измерительных приборов и сигнальных ламп.

Изменением напряжения, снимаемого с потенциометров R1 и R2, можно имитировать сигналы в диапазоне 0—24 В постоянного тока для проверки и регулировки различных контактных и бесконтактных реле, датчиков, усилителей и другой аппаратуры.
