§ 4.4. Приборы и устройства, используемые в процессе испытаний судового электрооборудования



Плавность регулирования тока осуществляется применением трансформатора 77 с магнитным шунтом. Срабатывание реле фиксируется сигнальной лампой H1, включенной через добавочное сопротивление R1. Амперметр А включен через коммутатор X1 на вторичную обмотку измерительного трансформатора тока Т2. Питающее напряжение 220 В включается тумблером S1. Размеры прибора 380x205x170, масса 9,7 кг.

Для проверки уставок автоматических выключателей с любыми типами расцепителей и селективными приставками с токами срабатывания в зонах перегрузки и отсечки от 1 до 1000 А предназначен прибор типа ППУ-1000-50. Прибор состоит из пульта управления и силового блока, соединенных между собой с помощью разъемов и кабельных жгутов (рис. 4.3). Питание прибора осуществляется от сети переменного тока частотой 50 Гц, напряжением 220 В. Номинальный режим работы — импульсный. Длительность импульсов в зоне отсечки составляет не более 1 с, в зоне перегрузки — не более 3 с. Прибор обеспечивает плавную регулировку тока в диапазонах 1—5 А, 3—15 А, 10—50 А, 30—150 А, 100—500 А и 500—1000 Л.

Универсальный фазоуказатель-пробник типа ФП-1 предназначен для определения порядка следования фаз в трехфазных системах напряжением 380 В, частотой 50 или 400 Гц, а также для определения наличия напряжения в сетях постоянного тока напряжением 110— 220 В и переменного тока напряжением 127—380 В, частотой 50 или 400 Гц. Общий вид прибора дан на рис. 4.4, я. Электрическая схема прибора (рис. 4.4,6) выполнена по принципу фильтра напряжений обратной последовательности и состоит из конденсаторов С и С1, трех резисторов R1, R2, R3 и неоновой лампы Л.

Принцип действия устройства поясняется векторными диаграммами, представленными на рис. 4.4,в,г. Активные сопротивления и конденсаторы фильтра рассчитаны так, что ток в плече А (рис. 4.4,6) опережает напряжение U.a,b на 30°, а в плече С ток Iс опережает напряжение Ub.c па 60°. При прямом порядке чередования фаз (рис. 4.4, в) напряжение на выходе фильтра в точках тип равно нулю (Umin = 0). В случае изменения порядка чередования фаз па обратный (рис. 4.4,г), например при переключении фаз В и С, это напряжение возрастает до значения, равного полуторному линейному напряжению. Неоновая лампа включена на выходное напряжение фильтра Umin Очевидно, что эта лампа загорается только при обратном чередовании фаз.



Возможность протекания тока от клеммы С к клемме В по цепи клемма С — резистор R2 — точка п — неоновая лампа Л— резистор R3— точка m — резистор R1 — клемма В, минуя емкостные сопротивления, делает фазоуказатель-пробник пригодным для определения наличия напряжения и переменного, и постоянного тока.


При использовании прибора в качестве фазоуказателя к контролируемой сети подключают все три щупа, а при использовании в качестве пробника — два, с индексами В и С.

Одной нз операций при подготовке к сдаче судового электрооборудования является замер сопротивления изоляции электрооборудования и кабелей, который осуществляется с помощью мегомметров. Основные требования к переносным мегомметрам следующие: способность развивать достаточное для производства измерений напряжение, автономность питания, безопасность измерений, удобство выполнения работ. Этим требованиям удовлетворяет безындукторный мегомметр типа БМ-1М (рис. 4.5).

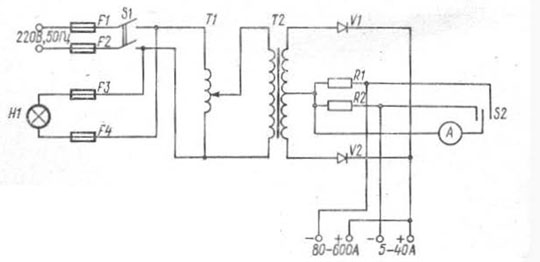

Рис. 4.6. Принципиальная схема устройства для проверки аппаратов постоянного тока.
