§ 3.6. Оконцевание, маркировка, укладка и подключение жил кабелей, монтаж штепсельных разъемов на судне



Детали зажимов изготовляются обычно из латуни. Шайбы лудятся или никелируются. При подключении двух жил, оконцованных кольцом, к одному зажиму между ними ставится шайба.

Подключение жил к лепестковым контактам (рис. 3.30) осуществляется с помощью пайки. Перед этим жилы очищаются и вводятся в отверстие контакта. Места пайки закрываются трубчатыми маркировочными бирками.

После подключения жил кабелей производится прозвонка цепей, измерение сопротивления изоляции и проверка действия схем путем включения их под напряжение.

Монтаж низкочастотных штепсельных разъемов относится к внутреннему монтажу.

Технология заделки кабеля в штепсельный разъем зависит от его конструкции и способа заземления экранирующих оплеток. В общем случае она состоит из следующих операций: разделки кабеля, разборки разъема и надевания его деталей на кабель, заземления металлической оплетки кабеля и жил, маркировки жил, припайки жил к контактам, сборки разъема и заделки места ввода кабеля в разъем.

Разделка кабеля состоит в снятии наружной оплетки, шланговой (защитной) оболочки, экранирующей оплетки и изоляции жил. При разборке разъема с его резьбовых частей удаляется консервирующая смазка. На кабель надеваются все детали, имеющие отверстия для прохода кабеля, в последовательности, обеспечивающей сборку разъема (рис. 3.31).

Заземление наружных оплеток кабелей осуществляют напайкой их на втулку или шайбу в зависимости от конструкции штепсельных разъемов (I1IP) или нанесением токопроводящего покрытия под последнюю крепящую кабель скобу. Заземление экранирующей оплетки жил кабелей производят напайкой их на втулку или шайбу либо подключением к корпусу ШР плетенки, которой обматываются жилы.

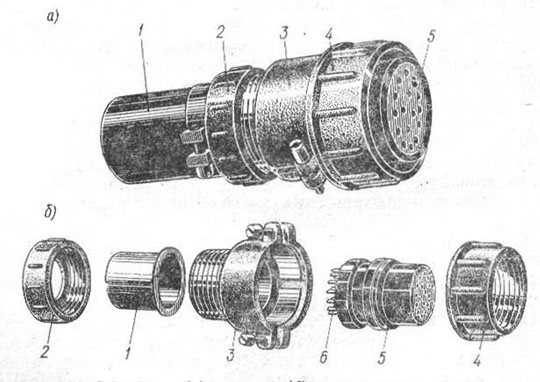

Рис. 3.31. Общий вид (а) и детали (б) штепсельного разъема.
1 — втулка; 2 — гайка накидная; 3 — патрубок разъёмный; 4 —гайка соединительная; 5 — корпус; 6— хвостовик контакта.




На рис. 3.32 представлена последовательность заделки кабеля марки КНРЭТЭ в штепсельный разъем с заземлением наружной оплетки и экрана жил кабеля па втулку. На металлизированную бумагу жил надевается оплетка, концы которой закрепляются временным бандажом, (рис. 3.32, а) затем концы припаиваются к торцевой поверхности втулки, на жилы надеваются маркировочные трубки (рис. 3.32, б), и жилы припаиваются к хвостовикам контактов разъема (рис. 3.32, в).

Маркировку жил кабелей выполняют с помощью полихлорвиниловых трубок длиной, достаточной для перекрытия хвостовиков контактов ШР и изоляции жил на 2—3 мм.

Перед припайкой жил к хвостовикам штепсельных разъемов производят зачистку и лужение жил и хвостовиков и заполняют последние на 2/з длины припоем. Паять жилы начинают с нижнего ряда контактов ШР. Работают осторожно, чтобы исключить возможность перегрева и оплавления изоляции. Продолжительность припайки жилы к контакту составляет от 3 до 6 с. Количество припоя берут минимальным, но достаточным для полного заполнения отверстий хвостовика. Обычно применяют трубчатый припой, заполненный флюсом. Флюсу не дают растечься за пределы места пайки. Остатки флюса удаляют спиртом. Паяное соединение должно быть гладким, без пор, острых выступов и наплывов. Жилы диаметром до 1 мм можно подвергать лишь одной повторной пайке, а жилы диаметром до 2,5 мм допускается перепаивать не более двух раз.

Место пайки покрывают цапонлаком и закрывают маркировочными трубками. Сборку ШР производят в порядке, обратном разборке. Резьбовые части покрывают антикоррозионной смазкой, место ввода кабеля в ШР уплотняют.

На место ввода кабеля и втулку накладывают бандаж из поливинилхлоридной ленты в два ряда. Конец ленты приклеивают перхлорвиниловым клеем.
