§ 1.3. Состав и назначение конструкторской и технологической документации



Эксплуатационная документация предназначена для изучения смонтированного на судне электрооборудования и правил его эксплуатации. Согласно ЕСКД в эксплуатационную документацию входят: техническое описание, инструкции (по эксплуатации, техническому обслуживанию, монтажу, пуску, регулировке и обкатке), формуляр, паспорт, этикетка, ведомости запасных изделий и приспособлений (ЗИП), учебно-технические плакаты и прочие документы.



Техническое описание служит для изучения электрооборудования. Оно содержит описание устройства и принципа действия, а также технические характеристики и другие сведения, необходимые для полного использования технических возможностей электрооборудования.

Инструкция по эксплуатации определяет правила обращения с электрооборудованием и дает сведения, необходимые для правильной его эксплуатации и поддержания в постоянной готовности к действию.

Инструкция но техническому обслуживанию устанавливает порядок и правила технического обслуживания электрооборудования при подготовке к работе, в процессе работы, при остановке и хранении, выполнение которых обеспечивает постоянную исправность и готовность его к использованию по прямому назначению.

Инструкция по монтажу, пуску, регулировке и обкатке содержит сведения, необходимые для технически правильного выполнения монтажа, пуска, регулировки электрооборудования, а также правила демонтажа.

Ведомости ЗИП устанавливают номенклатуру, назначение, количество и места укладки запасных частей, инструментов, принадлежностей и материалов, необходимых при эксплуатации и ремонте электрооборудования.

Ремонтная документация предназначена для подготовки ремонтного производства, ремонта электрооборудования и его контроля после ремонта.

Технологическую документацию составляют типовые технологические инструкции по выполнению определенных операций электромонтажного производства, например, на кабельные работы, на уплотнение кабелей в кабельных коробках и сальниках, на ввод кабелей в электрооборудование, на оконцевание жил и т. п. Эта документация, разрабатываемая специализированными предприятиями, применяется при монтаже электрооборудования на судах всех классов, типов и назначений.

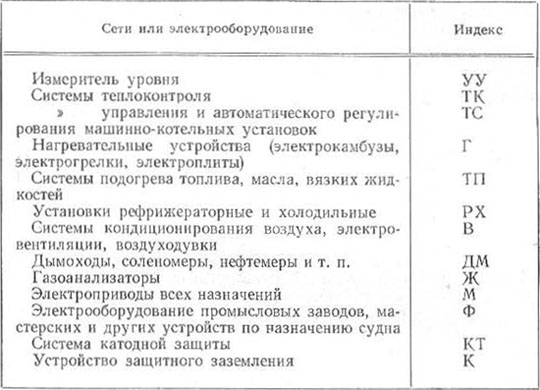

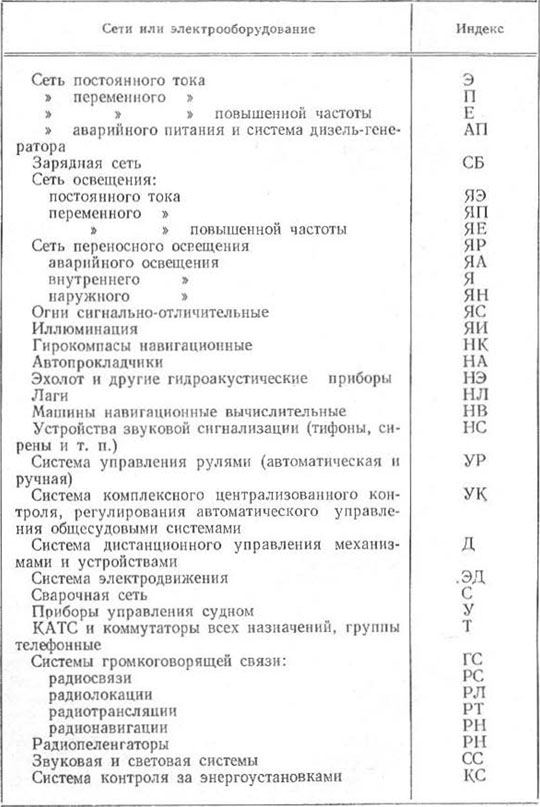

Индексация (маркировка) электрооборудования установлена отраслевым стандартом, выписка из которого приведена в табл. 1.5.




Буквенная индексация (маркировка) электрических сетей и электрооборудования

Таблица 1.5










Система маркировки контактов и электрических целен применяется в принципиальных (полных) схемах, в схемах соединений (монтажных) и схемах подключения. Маркировка служит средством для опознавания контактов и проводников и характеризует функциональное назначение и положение отдельных участков цепи в электрической схеме.

Маркировку выполняют по цифровой системе, в необходимых случаях она содержит буквенную приставку. Для цифровых обозначений применяют арабские цифры, для буквенных — прописные буквы русского алфавита.

Участки цепей, разделенные размыкающимися и замыкающимися контактами аппаратов, катушками реле, обмотками машин, сопротивлениями, считаются разными участками и имеют разную маркировку. Участки цепей, сходящиеся в одном узле принципиальной схемы, а также ограниченные разъемными контактными соединениями, имеют одинаковую маркировку.

В скобках около основной маркировки указывают условное обозначение контакта аппарата или прибора, к которому подходит конец маркируемого проводника или от которого он отходит.




В схемах постоянного тока участки цепей положительной полярности маркируют нечетными числами, участки отрицательной полярности — четными. Участки цепей, изменяющие в процессе работы свою полярность или не имеющие явно выраженной полярности (проводник, соединяющий дне последовательно соединенные катушки, сопротивления и т. п.), маркируют четными и нечетными цифрами.

В схемах переменного тока участки цепей маркируют цифрами без деления на четные и нечетные.

Проводники на схемах соединений (монтажных) и соответствующие им участки цепей на принципиальных схемах должны иметь одинаковую маркировку.

Правила оформления документов судового машиностроения, знание которых необходимо при чтении и изучении чертежей электрораспределительных устройств и других изделий, подробно изложены в государственных стандартах ЕСКД.
