10.2.4. Типы установок для обработки сточных вод и порядок их предъявления надзорным органам

Технические характеристики некоторых установок для обработки сточных вод приведены в табл. 10.7.

Технологическая схема обработки и обеззараживания сточных вод в установках биохимического действия включает в себя четыре процесса. Сточные воды поступают в приемный отсек, где крупные фракции дробятся на решетке потоком воды или специальным циркуляционным насосом. Затем стоки в отсеке аэрации подвергаются воздушной обработке и одновременно очищаются микроорганизмами, содержащимися в активном иле. Далее происходит осаждение взвесей и активного ила и возвращение в отсек обеззараживания. В этот же отсек поступают дЛя обеззараживания хозяйственно-бытовые воды, после чего производится откачка стоков за борт.

Технологическая схема работы установки биохимического действия УНЕКС БИО изображена на рис. 10.12. Установка состоит из четырех отсеков, объединенных в один блок.

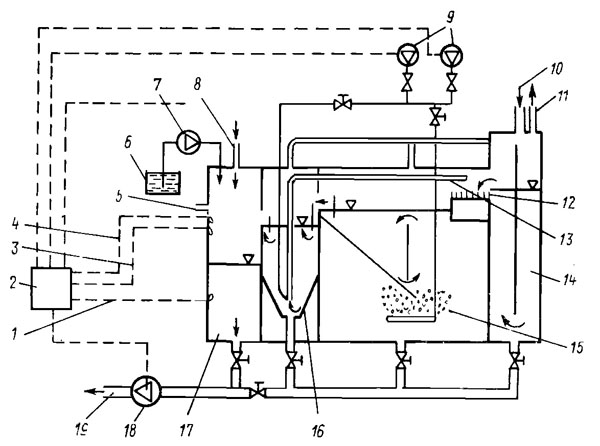

Рис. 10.12. Принципиальная схема установки УНЕКС БИО.
1 — датчик нижнего уровня; 2 — поплавковый переключатель тройного действия; 3 - датчик верхнего уровня; 4 — датчик сигнализации; 5 - перелив; 6 — хлорный раствор; 7 — дозировочный насос; 8 — вход хозяйственно-бытовых вод; 9 — воздушные компрессоры; 10 — вход сточной воды; 11 - вентиляция; 12 — сборный ящик и уловитель; 13 — эрлифт; 14 — коллекторный отсек; 15 - отсек воздушной обработки; 16 — отстойный отсек; 17 — отсек хлорирования; 18 — перекачивающий насос; 19 — отвод очищенной воды






Коллекторный отсек. Для гашения скорости и изменения направления движения потока отсек разделен вертикальной переборкой на две камеры. В нижней части переборки между камерами имеется четырехугольный вырез. Разложившиеся и крупные частицы осаждаются на дно. По мере наполнения очищаемая вода вытесняется в отсек обработки воздухом вновь поступающей водой.

Отсек воздушной обработки. Поступающая в отсек жидкость подвергается мощному воздействию кислорода воздуха, подаваемого в отсек компрессором, что способствует развитию аэробной бактериальной флоры осадка. Аэробные организмы потребляют питательные вещества из сточной воды, при этом уменьшается их объем и осветляется вода. В процессе непрерывной аэрации активированный осадок смешивается с поступающей жидкостью, что способствует интенсификации жизнедеятельности микроорганизмов. Перед входным отверстием отсека воздушной обработки находятся сборной ящик и улавливатель, которые не пропускают не-растворенные крупные частицы.

Остойный отсек. Поступающий в отсек осадок оседает, а осветленная жидкость остается сверху. Осевший осадок перекачивается самовсасывающим насосом (эрлифтом) обратно в отсек воздушной обработки, а осветленная жидкость через отверстие в верхней части переборки поступает в отек хлорирования.

Отсек хлорирования. Перед сбросом за борт обработанные сточные воды, а также поступающие непосредственно в отсек хлорирования хозяй-ственно-бытовые воды обрабатываются раствором гипохлорита натрия для уничтожения бактерий. Концентрация раствора по хлору составляет

5 ... 10 %. Обеззараживающий раствор перекачивается в отсек с помощью дозировочного насоса, который начинает работать, когда вода в цистерне поднимается до уровня нижнего датчика. Дозировочный насос оборудован часами, которые регулируют продолжительность и количество подачи раствора. Трехпозиционный поплавковый переключатель управляет сбросом обеззараженных вод: при достижении датчика верхнего уровня включает откачивающий насос, который выключается датчиком нижнего уровня при понижении воды в отсеке; при достижении датчика сигнализации будет подан сигнал тревоги о том, что по каким-либо причинам откачивающий насос не включился и есть опасность переполнения через переливной патрубок.

Запуск установки в действие можно произвести также с помощью активизированного осадка или химиката, образующего активизированный осадок. Пуск установки в действие с помощью активизированного осадка производится в такой последовательности: отсек воздушной обработки осушается, через осушительную систему на палубе судна в него наливается

0,5 ... 1,0 м3 активизированного осадка, взятого из другого аэрационного очистного сооружения, после чего установка готова к действию. Пуск установки в действие с помощью химиката производится следующим образом: установка осушается, затем используется как сборная система судна. После заполнения отсека воздушной обработки (через 2 ... 3 сут) через люк в отсеке в ящик для отделения грубых частиц ежесуточно вводят около 0,5 кг 37 %-ного раствора феррохлорида железа. По истечении 5 сут  количество осадка увеличивается и жизнедеятельность микроорганизмов становится достаточной для выхода установки на проектные показатели. Феррохлорид железа высокотоксичен, поэтому необходимо соблюдать все меры предосторожности при обращении с ним.

Естественное образование активизированного осадка — процесс очень длительный, во многом зависящий от нагрузки, поэтому может использоваться в крайних случаях. Установка рассчитана на переработку 70 л сточных вод и 120 л хозяйственно-бытовых на 1 чел в сутки, при этом в течение 1 ч допускается ее перегрузка по сточным водам в 2,5 раза и по хозяйственно-бытовым — в 5 раз.

Аналогичную технологическую схему и конструктивное исполнение имеют установки типа J1K и KA-MR1,5S50, установленные на ряде судов ФРП (БМРТ проектов В-400 и В-408, РТМС типа „Прометей” и др.).

Опыт эксплуатации установок биологического действия по обработке сточных вод подтвердил, что в целом системы автоматики работают надежно, установки не требуют больших трудозатрат на их обслуживание. Однако засорение дробильных сеток приводит к необходимости вывода установок из действия. Во избежание этого необходимо вести разъяснительную работу среди членов экипажа о недопустимости сброса в фановую систему тех отходов, на которые установки не рассчитаны. Целесообразно оснащение установок специальным устройством для размельчения твердой фазы сточных вод до их поступления на обработку.

Освидетельствование технических средств по предотвращению загрязнения моря сточными водами производится надзорными органами, как будет изложено ниже.

При наличии на судне только сборных цистерн при освидетельствовании проверяются в действии на забортной воде: откачивающие средства и дистанционное их отключение; система взбучивания и обмыва смотровых стекол, система сигнализации предельного заполнения сборных цистерн; звуковой и световой сигнал при заполнении цистерн на 80 %. Производится также наружный осмотр элементов, относящихся к системе сбора и выдачи сточных вод, трубопровод выдачи и место его вывода. На судах малых размерений по согласованию с Регистром СССР вывод трубопровода допускается на один борт (стандартное сливное соединение с глухим фланцем).

При наличии на судне системы сбора и выдачи сточных вод, а также системы обработки л обеззараживания при освидетельствовании дополнительно производятся наружный осмотр установки и ее элементов, проверка документации и контрольно-измерительных приборов, испытания установки в действии.

Испытания установки в действии при предъявлении Регистру СССР проводятся на сточной или забортной воде (в зависимости от условий освидетельствования) , при этом установка должна находиться в устойчивом режиме работы.

Перед предъявлением установки Регистру СССР по результатам испытаний должно быть представлено заключение санитарно-эпидемиологических органов Минздрава СССР (бассейновой,портовой или линейной СЭС) по установленной форме с записью о том, что судовая установка для очистки и обеззараживания сточных вод удовлетворяет требованиям МАРПОЛ 73/78 и может быть допущена к эксплуатации на судне.

Оценка санитарно-гигиенической эффективности работы установок для обработки и обеззараживания сточных вод производится органами Минздрава СССР по следующим показателям:

1. Фекальные загрязнения микробами кишечной палочки (коли-ин-декс). Норма фекальных загрязнений микробами кишечной палочки: коли-индекс в пробах стока, взятых в период испытаний, не должен быть более 250 на 100 мл вероятного числа. Для получения разрешения сброса непосредственно с судов обработанных и обеззараженных сточных вод на акваториях и у причалов портов Арктического и Дальневосточного бассейнов коли-индекс должен быть не более 100 на 100 мл.

2. Взвешенные вещества (ВВ). Среднее геометрическое содержание ВВ в пробах стока, взятых в период испытаний на борту судна, не должно превышать содержание ВВ в промывочной воде более чем на 100 мг/л.

3. Биохимическое потребление кислорода за 5 сут не должно превышать 50 мг/л.

4. Свободный активный хлор (в случае применения хлоросодержащих веществ в качестве обеззараживающих). Среднее геометрическое содержание свободного активного хлора в пробах стока, взятых в период испытаний, не должно превышать 5 мг/л. При сбросе сточных вод на акваториях портов Арктического и Дальневосточного бассейнов для получения коли-индекса не более 1000 содержание свободного хлора в пробах стока допускается не более 16 мг/л.

Необходимость санитарно-гигиенической оценки эффективности работы установок требует проведения лабораторного контроля судовых сточных вод. На входе в установку и выходе из нее должно быть отобрано: при первоначальном и очередном освидетельствованиях судов по 8 проб в течение 4 дней (в периодшвартовныхили ходовых испытаний), при ежегодном и внеочередном освидетельствованиях необходимость и количество проб определяет представитель Государственного санитарного надзора.

Для облегчения и сокращения времени на процедуру испытаний при ежегодном освидетельствовании установок необходимо, чтобы судовладелец ежегодно согласовывал с СЭС график их предъявления с оговоренными условиями по отбору проб (количество, показатели и т.п) , предупреждал СЭС о конкретной дате и времени испытаний и обеспечивал условия для отбора проб в день прихода судна в порт до постановки его под разгрузку (к причалу).

Общие требования при проведении испытаний установки для оценки санитарно-гигиенической эффективности ее работы следующие: во время испытаний экипаж судна в полном составе должен быть на борту, установка должна быть выведена на устойчивый режим работы; частота отбора проб должна учитывать время, в течение которого сточные воды остаются в установке; отбор проб производится представителем санитарно-эпидемиологической лаборатории, при этом остатки обеззараживающих средств в пробах должны быть нейтрализованы для исключения и искажения действительных показателей; отбор проб и проведение бактерио-логических анализов выполняется согласно требованиям ГОСТ 18963—73 „В°Да питьевая. Методы санитарного бактериологического анализа”; результаты испытаний записываются в таблицы установленной формы; после обработки всех результатов испытаний составляется заключение

об эффективности работы установки по специальной форме, один экземпляр которого передается на судно.

После получения заключения санитарных органов о санитарно-гигиенической оценке эффективности действия установки Регистром проверяется также работа: вентиляции помещения, если установка размещена в отдельном помещении; обслуживающих установку механизмов и устройств; датчиков уровня, расположенных в камерах установки; дозирующих устройств; средств автоматизации, сигнализации и контроля; на ручном и автоматическом управлении установкой; электрических приводов.

При очередном освидетельствовании дополнительно проверяются: остаточная толщина конструкции установки, сборной цистерны и цистерны отходов; корпусы, валы, подшипники, рабочие колеса, винты и шестерни, предохранительные клапаны насосных и воздуходувных агрегатов установки; износы и зазоры ответственных узлов и деталей установки; плотность установки (гидравлическим испытанием) полуторным давлением по отношению к водяному столбу в установке, а также трубопровод (полуторным рабочим давлением); заземление и сопротивление изоляции электрооборудования .

При необходимости внутреннего осмотра установки после вскрытия и разборки узлов необходимо подвергнуть ее тщательной очистке, промывке и дезинфекции.
