§ 19. ИНСТРУМЕНТЫ, ПРИМЕНЯЕМЫЕ ПРИ ОКРАСОЧНЫХ РАБОТАХ НА СУДНЕ

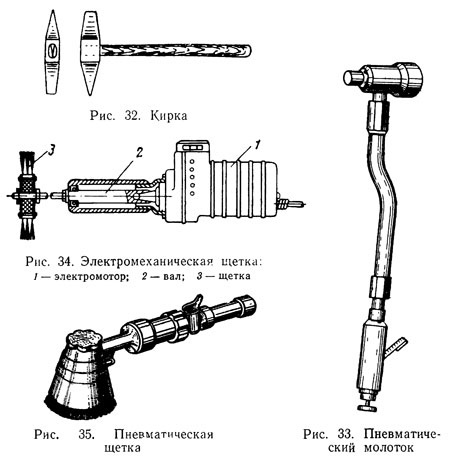

Кирка (рис. 32)—ручник с заостренными с двух сторон в различных плоскостях концами. Служит для ручной оббивки толстых слоев ржавчины. Чтобы кирка, проходя сквозь слой
ржавчины, не оставляла на металле зазубрин, концы ее не должны иметь острой заточки.

Пневматический молоток (рис. 33) — ударный механизм с одним или несколькими стальными бойками, приводимыми в действие сжатым воздухом, который подается по гибкому резиновому шлангу от штуцера судовой магистрали сжатого

воздуха или переносного компрессора. Применяется для оббивки ржавчины.

Электромеханическая щетка (рис. 34)—кольцевая щетка из стальной проволоки, посаженная на гибкий вал, приводимый во вращение электромотором. Служит для окончательной зачистки поверхности от остатков ржавчины после ее оббивки кирками или механическими молотками. Если на вал вместо щетки надеть специальные шарошки, то полученным приспособлением можно пользоваться и для оббивки слоев слабо держащейся ржавчины.


Пневматическая щетка (рис. 35)—кольцевая проволочная щетка, приводимая во вращение пневматическим ротором. Назначение то же, что и электромеханической щетки.

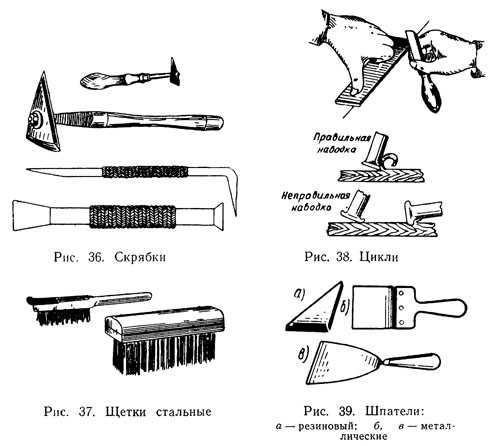

Скрябин (рис. 36) — инструмент из стальных загнутых или насаженных на рукояти пластинок с заточенными краями. Служит для удаления небольших слоев ржавчины и слоев старой краски. Чаще всего скрябки изготовляются из старого инструмента: напильников, пил и т. п.

Щетки стальные (рис. 37)—служат для окончательной зачистки поверхности от ржавчины.


Цикли (рис. 38) — тонкие стальные пластинки, служащие для снятия старых слоев краски и лака с деревянных поверхностей.

Шпатели (рис. 39) — тонкие деревянные или металлические лопаточки для нанесения шпаклевки. Деревянными шпателями обычно наносят первый слой шпаклевки, металлическими — последующие.

Для шпаклевки фигурных поверхностей применяются шпатели, изготовленные из малоэластичной резины толщиною около 5 мм. Рабочая кромка шпателя должна быть срезана под углом.

Кисти волосяные (рис. 40) изготовляются в зависимости от назначения различных размеров и формы из свиной щетины,, конского и барсучьего или беличьего волоса.
Самые большие кисти с длинной ручкой, изготовленные из свиной щетины или конского волоса, называются маховыми и применяются для окраски больших поверхностей.

Средние по размеру кисти с мягким упругим волосом называются ручниками. Они чаще применяются при окраске внутренних помещений, подволоков и надстроек.

Для мелких окрасочных работ применяются небольшие круглые кисти из конского или барсучьего волоса, называемые


обводными. Небольшие кисти с коротким-волосом (барсучьим ‘или хорьковым) называются маркировочными и применяются для нанесения надписей и цифр на корпусе судна.

Плоские кисти из длинного и мягкого барсучьего или беличьего волоса называются флейцами. Они применяются для окончательной растушевки последнего слоя краски и придания окрашиваемой поверхности блеска.

Для придания окрашиваемой поверхности матового вида используются торцовки с коротким жестким волосом.

Кисть валиковая (рис. 41) — представляет собой небольшой вращающийся цилиндр на ручке, обтянутый в большинстве

случаев подстриженной цигейкой. Применяется для окраски плоских поверхностей.

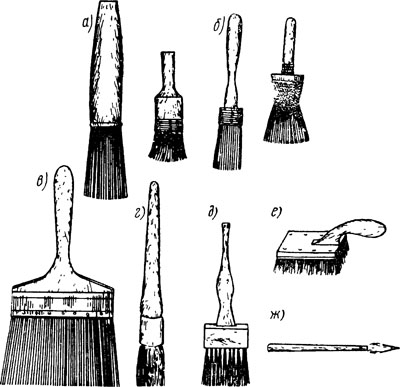

Рис. 40. Кисти волосяные: а — ручники; б—маховые; в — флейцы; г — обводные; д — разделочные; е — торцовки; ж — маркировочные

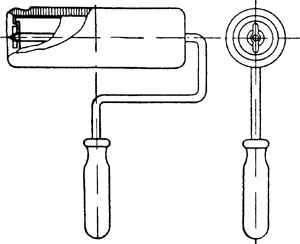

Рис. 41. Кисть валиковая

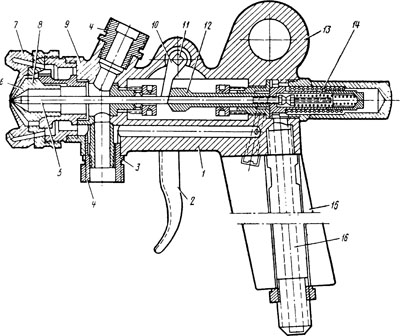

Рис. 42. Краскораспылитель:
1 — корпус; 2 — крючок; 3 — нижний патрубок; 4 — заглушка; 5 — игла; 6 — кольцевое воздушное сопло; 7 — головка; 8 — сопло для краски; 9 — верхний патрубок; 10 — вилка; И — ось крючка; 12 — муфта иглы; 13 — кольцо для подвешивания; 14 — пружина; 15 — ручка; 16 — воздушная трубка

Краскораспылители (рис. 42)—приборы для механизированной окраски. В краскораспылитель подается одновременно краска и воздух, которые по различным каналам внутри распылителя поступают к соплу в его головке. Воздух, подающийся в распылитель от компрессора под давлением, проходит через сопло с большой скоростью и захватывает частицы краски, выбрасывая ее из аппарата в виде распыленной струи. В зависимости от типа распылителя струя может быть плоской, круглой или вращающейся. Чтобы исключить загрязнение
краски, воздух перед распылителем проходит через масловодо-отделитель. В зависимости от конструкции распылителя краска; может подаваться к нему под давлением из отдельно расположенного красконагнетательного бачка, поступать самотеком, если бачок расположен непосредственно на распылителе, или за счет эжекции, если бачок для краски расположен под распылителем.
