КАРКАС НАДУВНОЙ ЛОДКИ

При сборке фанерного дна каждый кусок должен находить на другой по ходу лодки на 5 см для скрепления их между собой.

Для этого берут болтики диаметром 4—6 мм, длиной 12—15 мм с потайными головками.

Рис. 20. Жесткое фанерное дно:
А—дно в собранном виде, Б—дно в разобранном виде

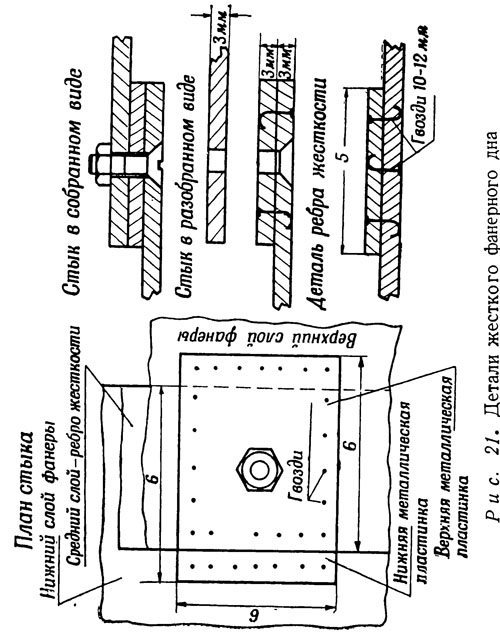

Каждый стык фанеры крепится 3 болтами. В местах прохода болтрв во избежание повреждения фанеры от смятия прибивают пластинки из тонкой жести (например, от консервной банки) с двух сторон, как указано на рис. 21. Размер пластинок 5X6 см, их прибивают мелкими гвоздями, чтобы не было острых краев, и закрашивают краской.


Круглые отверстия для болтов в фанере просверлить или прорезать трудно, так как она будет выкрашиваться. Хорошие круглые отверстия можно получить прожиганием, для чего берут гвоздь по диаметру болта, раскаливают его на огне докрасна и прожигают отверстие в нужном месте.

Металлические пластинки должны заходить за стык и создают дополнительную жесткость в местах перегиба фанеры.

Фанерное дно собирается быстро при помощи изогнутого ключа и отвертки, вставляется на дно лодки до ее надувания и хорошо закрепляется надувными бортами в неподвижном состоянии.
