§ 9.
ОБСТАНОВКА СУДОВОГО ХОДА НА ВНУТРЕННИХ ВОДНЫХ ПУТЯХ
1. Основные сведения
Судоходная обстановка на внутренних водных путях служит для ограждения судового хода от подводных опасностей и указания направления его, т. е. безопасного движения судов. Это достигается оградительной и указательной судоходной обстановкой: плавучей (бакены, буи, вехи) и береговой (створные, перевальные, ходовые, весенние знаки). Кроме того, имеются путевые знаки и сигналы береговой обстановки для регулирования очередности пропуска судов через шлюзы, узкости (светофоры, семафоры), для указания и оповещения о глубине, ширине судового хода, силе шторма (сигнальные и штормовые мачты), для обозначения мест прокладки по дну трубопроводов, кабелей, а также воздушных кабелей.
Как плавучая, так и береговая обстановка выставляется в зависимости от необходимости и сложности судового хода на том или ином участке реки, канала, водохранилища. Каким бы малым судно ни было, если оно идет по участку, где выставлены знаки судоходной обстановки, нужно использовать их. Проход за бакеном или движение не по створу и т. д. в итоге повлечет за собой пробоину днища, постановку на мель и т. д.
2. Плавучие знаки обстановки
Бакены представляют собой трехгранные деревянные пирамиды (рис. 19), укрепленные на плавающих плотиках. Тросом с грузом или небольшим якорем бакен неподвижно удерживается на своем штатном месте в русле реки.
В последнее время на реках, на судоходных каналах, водохранилищах вместо бакенов широко применяются буи (рис. 25) из металла. В корпус буя для устойчивости закладывается бетон. В верхней части буя устанавливается проблесковый электрический фонарь. Буи более практичны, устойчивее, чем бакены, и лучше видны.
Там, где движение судов происходит только днем, вместо буев и бакенов ставят вехи. Они могут ставиться также в качестве контрольных знаков, указывающих места бакена или буя, на случай, если последние будут снесены со своего места. Красные бакены, буи, вехи ограждают опасности судового хода с правой его стороны, т. е. примыкают к правому берегу, а белые — с левой. Красные бакены в темное время суток имеют постоянный красный огонь, а буи — проблесковый красный огонь. На белых буях и бакенах устанавливаются соответственно белые огни. В местах большого скопления посторонних огней белый огонь на белом бакене или буе может быть заменен зеленым.
На красных бакенах, буях, вехах днем для отличия их по форме от белых выставляется знак в виде черного шара. Красные бакены трехгранной пирамидальной формы могут заменяться шарообразными.

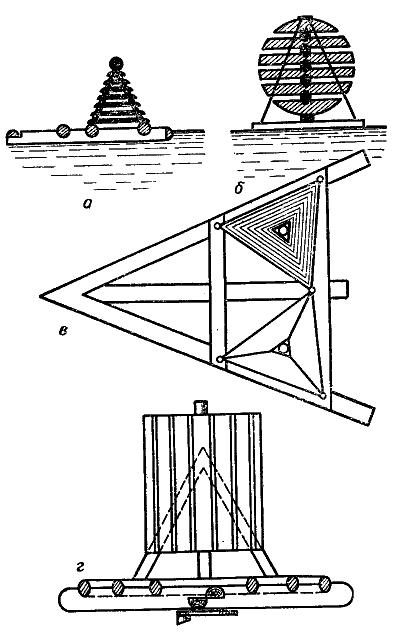

Рис. 19. Бакены: a
—красный; б — шаровый, в —спаренный; г —свальный
Стоящие рядом два бакена или буя («спаренные» бакены или буи), красный и белый, обозначают раздвоение фарватера на два судовых хода. То же самое обозначает красный бакен — буй большого размера с поперечной белой полосой.
Кроме перечисленных выше знаков плавучей обстановки, в тех местах реки, где течение неправильное, т. е. с той стороны, куда направлено свальное течение, ставят вне судового хода свальный бакен, имеющий цилиндрическую форму. В 5—10 м от него на кромке судового хода устанавливают обыкновенный бакен или буй цвета, соответствующего берегу. Свальный бакен окрашивают в белый или красный цвет. В ночное время на нем зажигается красный или белый проблесковый огонь (в зависимости от берега, у которого он установлен). Видимость огней на знаках плавучей обстановки должна быть: белых не менее 2, 2 км, цветных не менее 1, 5 км.
