§ 8.

БЕРЕГА И ОБРАЗОВАНИЯ В РУСЛЕ РЕКИ

1. Вогнутый берег и его элементы

Пойменный вогнутый берег, обрывистый из-за постоянного подмыва его прижимным течением, называется яром. У яра глубина всегда больше, чем у противоположного выпуклого берега. Это дает возможность судоводителям проводить транспортные суда с большой осадкой по яру, т. е. около вогнутого берега. Яр начинается (и кончается) в том месте, где вогнутый берег переходит в прямой участок реки или в выпуклый берег. Начало яра называется верхним плечом яра, а окончание, находящееся ниже по течению, — нижним плечом.

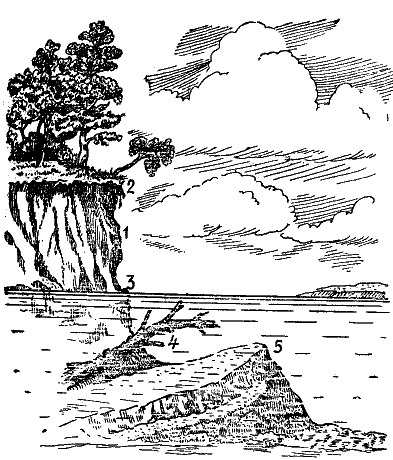

Рис. 13. Нечистый яр: 1 — яр; 2 — бровка яра; 3 — урез воды; 4 — свалившееся дерево; 5 — подводная печина

Линия перехода поверхности земли в обрывистый берег называется бровкой яра (рис. 18). В яру могут быть препятствия для судоходства, которые уменьшают гарантированную глубину. К таким препятствиям относится печина — трудно поддающаяся размыву часть породы (обычно глина), которая вдается в русло. Возле печины, как вообще у яра, быстрое течение и большая глубина. Печина может быть надводной и подводной. Выше печины создается подпор воды, а ниже—круговорот (суводь). По суводи судят о месте нахождения подводной печины.

Если на берегу у яра находится лес, значит, в воде могут быть карчи, образуемые от падения в воду деревьев и пней в результате разрушения подмываемого берега.

Серьезными препятствиями для судоходства, которые почти невозможно определить по внешним признакам рельефа местности и потока, являются палица и побочень.

Палицей называют горизонтальную площадку из неразмываемого грунта в яру

под водой. Местонахождение палицы должно быть известно судоводителю, на ней меняется горизонт воды.

Побочни — наносы песка у яра — образуются от слива воды во время половодья из затопленной поймы в коренное русло через яр. По образовавшейся в берегах выемке от слива воды из поймы можно определить место нахождения побочня сразу же после его образования. Побочней особенно много в ярах после половодья, когда река входит в свои берега. Чаще всего побочни размываются совсем или частично водой меженного русла. На шлюзованной реке побочни размываются медленнее, чем на свободной. Как правило, ниже суводей из-за ослабления течения откладываются наносы, т. е. образуются небольшие побочни.

Нечистым яром называется яр, возле которого у берега имеются различные подводные и надводные препятствия для судоходства: печины, палицы, карчи, побочни, одинцы и т. д. Движение судов возле такого берега опасно.

Если у яра нет никаких препятствий для судоходства, его называют чистым яром.

2. Выпуклый берег и наносные образования около него

Наносы в речном потоке под действием течения перемещаются по прямой, проходящей через выпуклые берега на изгиб ax русла и по всей ширине русла на относительно прямых участках (рис. 14).

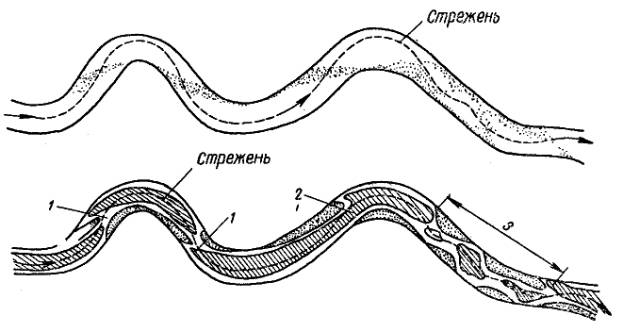

Рис. 14. Перемещение наносов в речном русле и образование перекатов (1, 2, 3) и плесов

У выпуклых берегов, где течение замедленно, откладываются наносы. Значительное отложение наносов образует низкий отлогий песчаный берег без растительности, называемый песком. Форма песка обычно соответствует очертанию противоположного яра.

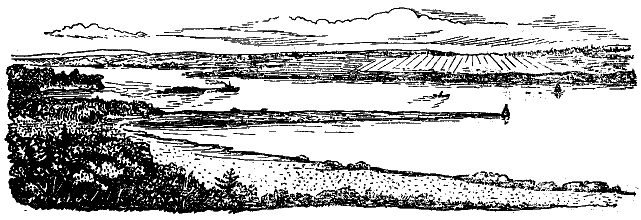

Рис. 15. Коса

Основным видом отложения наносов песка является коса (рис. 15), которая имеет значительные размеры, треугольную форму, основанием примыкает к выпуклому берегу и вершиной постепенно переходит из надводного состояния в подводное. Коса незначительных размеров, примыкающая к косе или непосредственно к выпуклому берегу, называется закоском. Подводная коса больших размеров, вдающаяся далеко в русло реки, называется заманихой. Песок или коса под действием течения могут быть сильно размыты и стать обрывистыми около «верховой» (верхней) по течению части, ввиду чего здесь обычно по глубокому месту проходит фарватер. Такой песок или косу называют обрезным и. Группа подводных кос, незначительных по своим размерам, называется застругами. Заструги примыкают к косам, закоскам и могут располагаться отдельно в русле.

Затониной называется небольшой залив в реке за косой. Наносные образования выпуклого берега, косы, закоски и т. д. ввиду постоянной работы потока изменяют свои размеры, подвергаются размыву или, наоборот, увеличиваются.

3. Наносные образования в русле

Кроме наносов возле выпуклого берега и побочней в яру, в русле реки имеются и другие наносные образования, окруженные водой, как подводные, так и надводные. К ним относятся осередки, острова, высыпки, шалыги.

Осередком называется надводная отмель, окруженная со всех сторон водой и не имеющая никакой растительности.

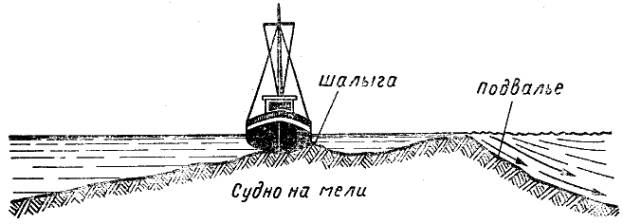

Рис . 16. Судно на мели, на перекате

От размыва подводной части косы может образоваться и подводный осередок; он может возникнуть также ниже мыса стрелки, образующейся от слияния двух рек, в тиховоде, за рынком гор, на шалыге и различных подводных препятствиях. Осередки ограничивают ширину судового хода, изменяют направление течения воды.

Островом называется надводный осередок, имеющий растительность. Остров может образоваться из осередка, поймы, за счет спрямления излучины, разделения русла на два рукава, образования прорана — узкого рукава, делящего остров на два отдельных острова. Верхняя по течению часть острова и осередка, размываемая течением, называется приверхом, нижняя часть, где откладываются наносы, — ухвостьем.

Шалыгой называется подводное наносное отложение у борта корпуса судна, ставшего на мель поперек корыта переката (рис. 16), т. е. взамет.

После снятия судна с мели течение обходит шалыгу, размывая ее. Постепенно шалыга может сноситься течением ближе к подвалью переката и изменить его, образуя затруднительный для судоходства перекат с выпуклым подвальем. Шалыга может также задерживать наносы, увеличиваясь по форме и превращаясь в осередок.

Высыпкой называется отложение наносов, выносимых из притока (речка, ручей, овраг и пр. ) в устье или ниже его. Высыпка состоит из гравия, песка, гальки, а иногда камней.

Если приток впадает в вогнутом берегу, то высыпка, находящаяся в яру около устья этого притока, является одновременно и побочнем. Если приток впадает в выпуклом берегу, то отложение наносов у этого берега усиливается. Площадь высыпки обычно больше, если она находится ниже притока, и меньше, если она образовалась у стрелки.

Судоводитель-любитель должен предвидеть возможность образования высыпки и при подходе к берегу ниже притока или при заходе в него и вести судно на малом ходу, измеряя глубину наметкой (метрштоком).

4. Неразмываемые препятствия

В реке может быть большое количество неразмываемых препятствий. К ним относятся:

Одинец — отдельно лежащий в реке камень значительных размеров. Одинец, вмерзший в лед, может вместе со льдом перемещаться во время ледохода на большие расстояния.

Огрудки (каменистый осередок)— вытянутое вдоль берегов скопление камней или подводная часть монолитного скального массива в русле.

Гряда — подводное скопление камней в русле поперек реки.

Порог — подводное и надводное скопление крупных камней по всей ширине русла, создающее подпор воды выше порога и быстрое течение в пороге. Фарватер реки у порога обычно неглубок, извилист и проходит между подводными и надводными камнями.

Шивера — разновидность порога на сибирских реках — образуется группами камней, разбросанных на отдельных участках по всей ширине русла. Фарватер извивается между ними.

При плавании по внутренним водным путям судоводитель-любитель должен знать еще некоторые лоцманские термины.

Дельта — место впадения реки в озеро или мере. Река в дельте обычно разветвляется на несколько мелких протоков, рукавов. Дельта имеет вид треугольника, напоминающего греческую букву дельту. Треугольник своим основанием направлен к морю. Образуется дельта из-за отложения наносов.

Лиман — сеть проранов, из которых образуется дельта реки. Лиманом обычно называют протоки в дельтах Днепра, Днестра. На Волге их называют ериками, на Дунае — гирлами, на Северной Двине — рукавами. Иногда протоки в дельте бывают очень широкими, тогда их называют ильменями (на Волге), плавнями (на других реках).

Урез воды — линия пересечения поверхности воды с берегом.

Заплеск — узкая, обычно отлогая береговая полоса, заплескиваемая при волнении, примыкающая к урезу воды.

Воложка — второе русло реки, отделенное от коренного (основного) русла островом. Воложка со временем может стать основным судовым ходом.

Гарантированная глубина — наименьшая глубина, поддержание которой гарантируется на данном участке за счет дноуглубительных работ, попусков воды из водохранилищ, выправительных сооружений.

Рейд — акватория (водная площадь) порта, где стоят суда в ожидании погрузки и выгрузки, формируются и расформировываются буксирные составы, отстаиваются суда в шторм и во время ремонта.

Дамба — гидротехническое выправительное сооружение, служащее для изменения течения, продолжения берега, ограждения от волнения или ледохода.

5. Перекаты

Наносы в реке располагаются по прямой их перемещения, соединяющей выпуклые берега, образуя косой поперечный вал в русле. Этот наносный вал, над которым глубина воды меньше, чем в смежных участках русла, затрудняет своим мелководьем судоходство и образует перекаты (рис. 17). Между перекатами располагаются глубоководные участки реки — плесы.

Вал, или седловина переката, при пересечении со стрежнем размывается и в нем получается углубление, называемое корытом переката, где находятся самые большие на перекате глубины. По корыту переката проходит судовой ход.

Верхняя по течению пологая часть седловины переката называется напорным скатом. Нижняя по течению часть седловины обрывиста и называется подвальем. Над подвальем находится наименьшая на перекате глубина. Самая верхняя часть подвалья называется гребнем. От формы подвалья, глубины, направления и скорости течения на перекате зависит степень трудности проводки судов по перекату.

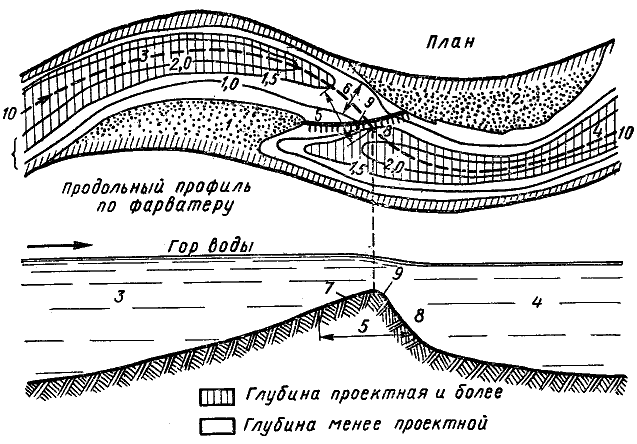

Рис. 17. Перекат: 1 — верхняя коса; 2 — нижняя коса; 3 — верхняя плесовая лощина; 4 — нижняя плесовая лощина; 5 — седловина переката; 6 — корыто переката; 7 — напорный скат; 8 — подвалье переката; 9 — гребень переката; 10 — фарватер

Глубоководный участок реки, прилегающий к перекату, называется плесовой лощиной и является началом или окончанием очередного плеса.

Верхняя и нижняя косы перекатов (или пески) располагаются выше и ниже корыта переката. На перекатах судовой ход, как правило, переходит или, как говорят, переваливает от одного берега к другому. Эти места называются перевала ми.

Ввиду значительной разницы между осадкой судна и глубиной фарватера на судоходных реках судоводитель-любитель не всегда ощущает мелководье перекатов, но, как правило, судно любителя чувствует изменения и усиление течения на перекате. В плавании необходимо знать и предвидеть степень трудности прохода по тому или иному перекату встречных и обгоняемых судов, способных произвольно менять свой курс движения — рыскать.

Когда любитель ведет свое судно по несудоходной реке или реке, где осуществляется сплав леса, только его умение определить корыто переката, слив воды, форму подвалья и знание судоходных качеств позволяет провести свое судно без посадки на мель и без аварий.

Перекаты очень разнообразны, они отличаются один от другого расположением в русле, элементами в плане и профиле, гидрологическим режимом. Степень трудности судовождения по перекатам зависит от их свойств.

Существует несколько судоводительских классификаций перекатов, поэтому остановимся на характерных особенностях некоторых перекатов, знание которых необходимо судоводителю-любителю.

Перекатом с ровным подвальем (по классификации Д. А. Богданова) называется такой перекат, вал которого расположен поперек фарватера по всей ширине корыта по прямой от верхней косы переката к нижней. Течение одинаково равномерно по всей ширине корыта переката. Судоходные качества переката благоприятные. Суда, идущие снизу, должны вводиться на подвалье переката так, чтобы диаметральная плоскость судна совпадала с направлением течения, для чего выход судна на прямой курс к следованию по корыту переката нужно осуществлять как можно раньше.

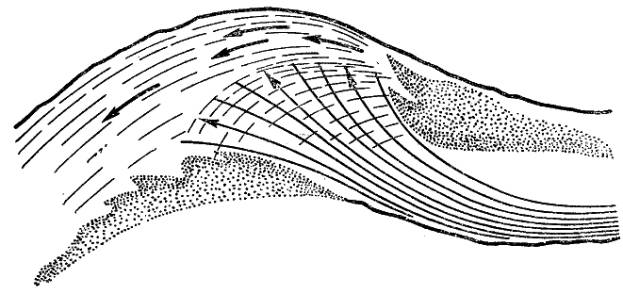

Рис . 18. Течение на перекате с выпуклым подвальем

Перекат с выпуклым подвальем по той же классификации образуется чаще всего там, где водой переносится много наносов, где происходит размыв русла и особенно яров. Отложение накосов в средней части подвалья приводит к его выпуклости в плане и профиле. Выпуклость подвалья происходит за счет более или менее значительного подвального осередка в центре подвалья, где обычно находятся самые малые глубины. Поэтому течение на перекате веерообразное и нет ярко выраженной главной струи — стрежня (рис. 18). Судоходные качества такого переката плохие, так как фарватер может менять свое направление то с одной, то с другой стороны выпуклости подвалья. Веерообразное течение сбивает суда с курса к границам фарватера (к берегам).

Перекат «россыпь» (по классификации И. Ф. Попкова) располагается преимущественно в низовьях рек. Образуется застругами кос, лежащих на противоположных берегах, и шалыгами. Подвальев бывает несколько и обычно они имеют неправильную форму. Перекат часто изменяется. Заструги, шалыги, осередки образуют неправильное течение, что вызывает рыскливость судов. Из-за нечетко выраженного подвалья проход судов по такому перекату затруднителен и по нему рекомендуется идти, замеряя глубину.

Устьевые перекаты (по классификации И. Ф, Попкова) образуются во время половодья, когда вода из главной реки заходит в приток, занося свои наносы, где они осаждаются. Кроме того, подпор воды в притоке задерживает и движение в нем воды, чем способствует осаждению наносов. Со спадом воды после половодья эти наносы образуют в притоке, выше его устья, устьевые перекаты, которые иногда тянутся на несколько десятков километров. Образуются также косы, надводные и подводные осередки, острова, которые вода притока не может смыть в межень. Устьевые перекаты обычно очень затрудняют судоходство.

Любитель зачастую начинает свой туристский поход в несудоходном притоке, который впадает в судоходную реку. Поэтому важно узнать, есть ли в устье притока устьевые перекаты, какова их глубина и может ли судно любителя пройти через эти перекаты.

Если в межень через эти перекаты пройти в судоходную реку нельзя, то нужно узнать сроки, когда начинается межень, с тем чтобы организовать поход раньше и пройти через устьевые перекаты до минимального горизонта воды на них. На устьевых перекатах горизонт может повышаться за счет попусков плотин, имеющихся как в главной реке, выше устья притока, так и в притоке.
