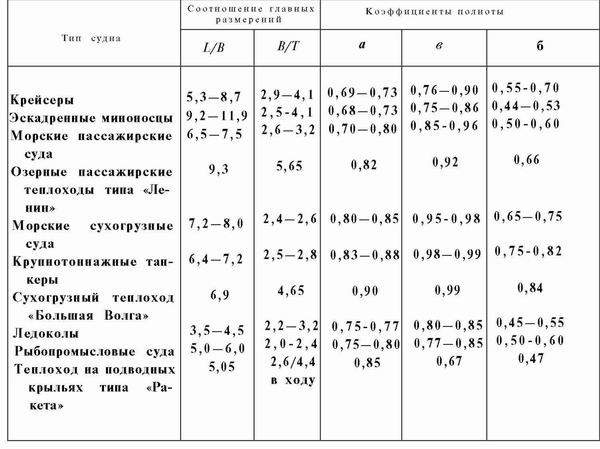

Приложение 2

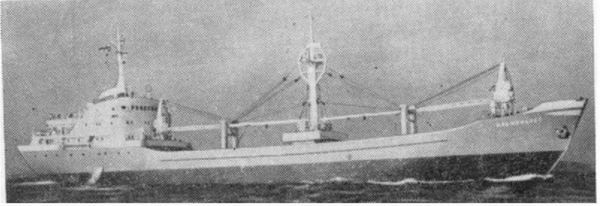

Рис. 1. Грузовое судно.

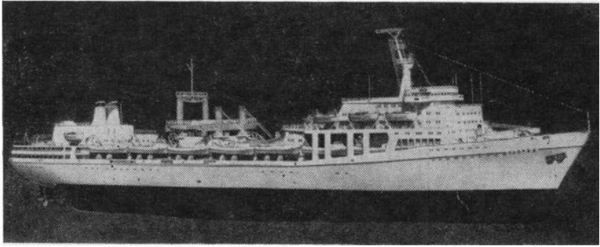

Рис. 2. Плавучая промысловая база «Восток».

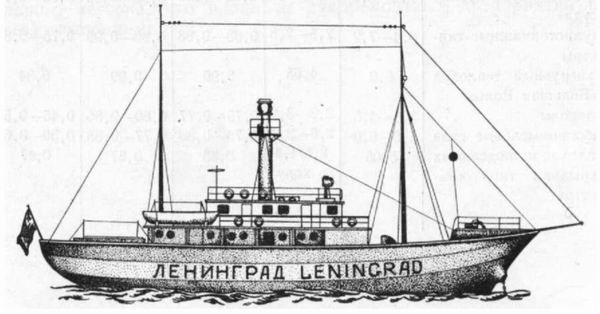

Рис. 3. Плавучий маяк.

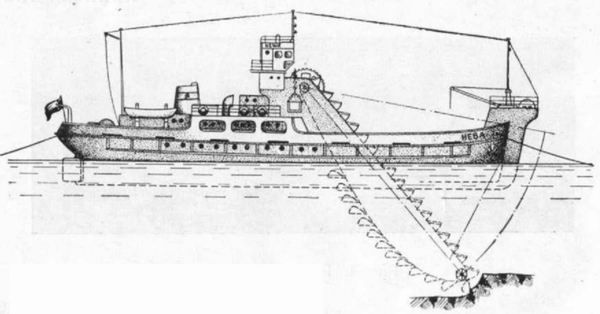

Рис. 4. Землечерпательное судно.

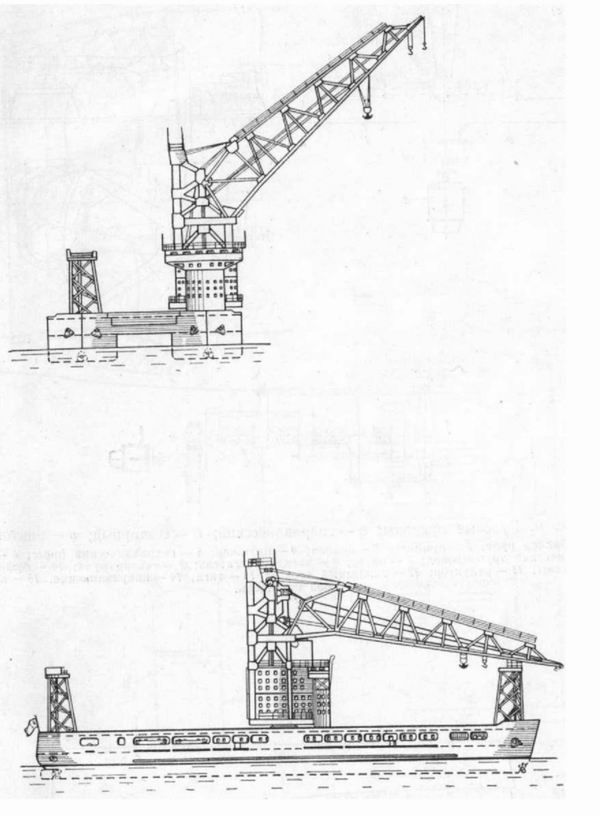

Рис. 5. Плавучий кран «Кер-Оглы».

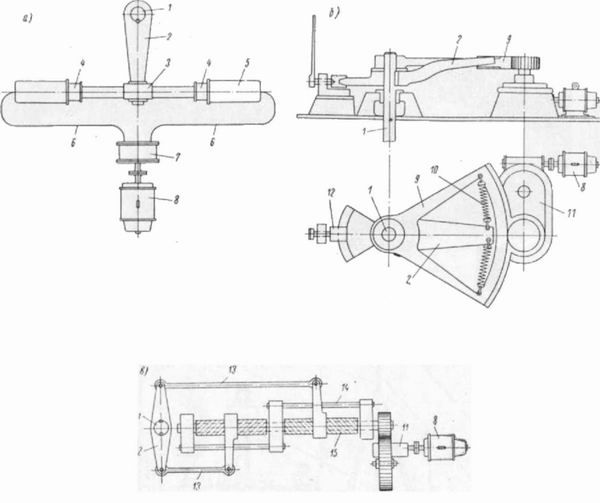

Рис. 6. Рулевые приводы: а – гидравлический; б -секторный; в – винтовой. и 1 – баллер руля; 2 – румпель; 3 – скалка; 4 – плунжер; 5 – гидравлический пресс; 6 – гидравлический трубопровод; 7 -насос; 8- электродвигатель; 9 – сектор руля; 10 – буферные пружины; 11 – редуктор; 12 – зажимный стопор; 13 – тяги; 14 – направляющие; 15 -винтовой шпиндель.

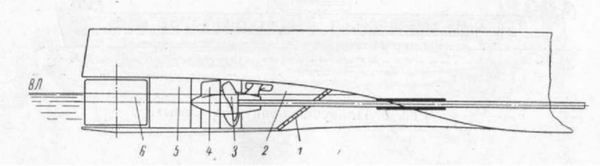

Рис. 7. Водометный движитель с полуподводным выбросом. 1- защитная решетка; 2 – всасывающая труба; 3 – гребной винт, 4 – контрпропеллер; 5 – напорная труба; 6 – реверс-руль.

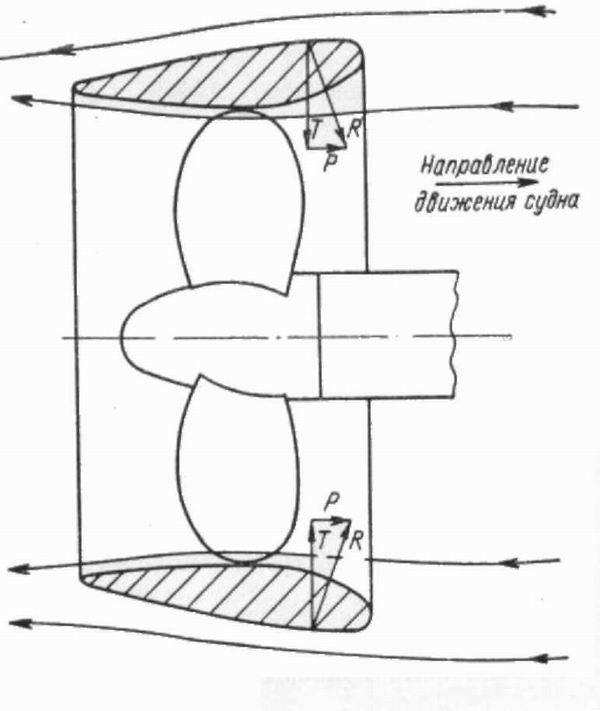

Рис. 8. Насадка и схема сил упора, возникающего на ней при движении судна. R – подъемная сила; Р – возникающий упор; T -сила, сжимающая стенки насадки.

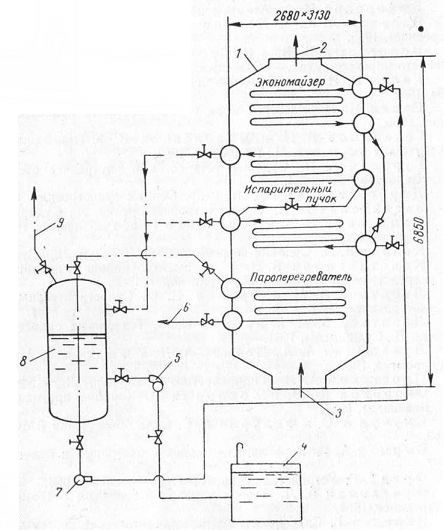

Рис. 9. Схема судовой утилизационной установки. 1 – котел; 2 – отвод уходящих газов; 3 – вход выхлопных газов; 4 – теплый ящик; 5 – питательный насос; 6 – отвод перегретого пара к турбогенератору; 7 – циркуляционный насос; 8 – сепаратор пара; 9 – отвод постоянного пара к потребителям. ______________вода;_______пароводяная смесь;__________пар;_________резервный трубопровод.
