§ 8. Назначение и принцип построения теоретического чертежа судна

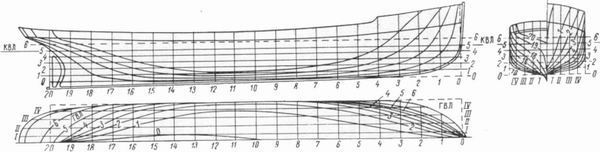

Рис. 9. Теоретический чертеж корпуса судна. Поскольку форма бортов корпуса судна всегда симметрична относительно ДП, то ограничиваются построением ватерлиний и шпангоутов только для одной половины корпуса судна (по одному борту). В этом случае проекция ватерлиний называется полуширотой, а на проекции корпуса только обвод мидель-шпангоута изображается полностью, на оба борта, а остальные шпангоуты половинками: справа от ДП шпангоуты, идущие в нос от миделя, а слева – в корму. При вычерчивании корпуса судна, имеющего цилиндрическую вставку, на протяжении которой обводы шпангоутов одинаковы (и равны мидель-шпангоуту), на проекции бок теоретического чертежа в районе этой цилиндрической вставки делается разрыв и, с целью сокращения площади всего чертежа, в этом разрыве изображается проекция корпуса, перенесенная с правой части чертежа. Для наглядной демонстрации формы наружной поверхности корпуса судна по теоретическому чертежу изготовляют в масштабе модель, которая называется блок-моделью. Теоретический чертеж вычерчивается в масштабах 1 :25, 1 : 50 или 1 : 100 и, в исключительных случаях, 1:200 натуральной величины. Теоретический чертеж корпуса является одним из основных технических документов, служащих для разработки проекта постройки, эксплуатации и ремонта судна. С подлинника теоретического чертежа снимают координаты точек пересечения кривых с сеткой, которые затем переводят с масштаба чертежа в натуральное значение и записывают в специальный журнал, носящий название таблицы плазовых ординат. В дальнейшем по этим таблицам на судостроительном заводе, в специальном цехе, имеющем пол в виде чертежной доски и называемом плазом , вновь, но уже в натуральную величину, разбивают (вычерчивают) теоретический чертеж, с которого снимают шаблоны для изготовления деталей корпуса судна сложной конфигурации. Прогрессивным способом разбивки является масштабно-плазовая разбивка судового корпуса, выполняемая на специальных плаз-щитах в масштабе 1:10 или 1:5 и масштабные чертежи раскроя листов для фотопроекционной разметки и газовой вырезки корпусных деталей. С масштабных чертежей снимают фотокопию, с которой (при помощи проекционной аппаратуры, установленной на участке цеховой разметки) изображение деталей воспроизводится в натуральную величину на поверхности размечаемого материала, фиксируется на нем, после чего материал поступает на обработку. При масштабной разбивке трудоемкие и сложные работы, связанные с определением, построением и согласованием форм корпусных деталей и раскроем материала, выполняют не на плазе, а в разметочном бюро. При этом применяют счетно-решающие машины и оборудование с программным- управлением и вместо графических построений выполняют в возможно большем объеме аналитические расчеты. Применение этого метода снижает общую трудоемкость плазовых и разметочных работ более чем в два раза.
