§ 5. Главные размерения морского судна

Главными размерениями судна называют его линейные размеры: длину, ширину, высоту борта и осадку, которые необходимо знать при постройке, эксплуатации и ремонте судна. Главные размерения принято подразделять на конструктивные- расчетные, наибольшие и габаритные в зависимости от цели, с какой они определяются. Рассмотрим эти размерения более подробно (рис. 7).
LKBЛ – длина по конструктивной ватерлинии – расстояние, измеренное в плоскости конструктивной ватерлинии между точками пересечения ее носовой и кормовой частей с диаметральной плоскостью;
LПП – длина между перпендикулярами – расстояние, измеренное в плоскости КВЛ между носовым и кормовым перпендикулярами.
Носовой перпендикуляр (НП)-лини я пересечения ДП с вертикальной поперечной плоскостью, проходящей через крайнюю носовую точку конструктивной ватерлинии.
Кормовой перпендикуляр (КП)-лини я пересечения ДП с вертикальной поперечной плоскостью, проходящей через точку пересечения оси поворота руля с плоскостью КВЛ. В случае отсутствия руля кормовой перпендикуляр определяется как линия пересечения ДП с вертикальной поперечной плоскостью, проходящей на расстоянии 97% длины по КВЛ от носового перпендикуляра.
В качестве кормового перпендикуляра для судов, имеющих погруженную транцевую корму, допускается принимать вертикаль, проходящую через нижнюю точку боковой проекции среза транца (рис. 7, б).
LНБ – длина наибольшая – расстояние, измеренное в горизонтальной плоскости между крайними точками носовой и кормовой оконечности корпуса (включая концевые надстройки) без выступающих частей;
LГБ – длина габаритная – расстояние, измеренное в горизонтальной плоскости между крайними точками носовой и кормовой оконечности корпуса с учетом постоянно выступающих частей (рис. 7, в);
В – ширина – расстояние, измеренное на мидель-шпангоуте между теоретическими поверхностями бортов перпендикулярно ДП, на уровне конструктивной ватерлинии;
ВНБ – ширина наибольшая – расстояние, измеренное перпендикулярно ДП между крайними точками корпуса без учета выступающих частей (привальных брусьев, обносов и т. п.):

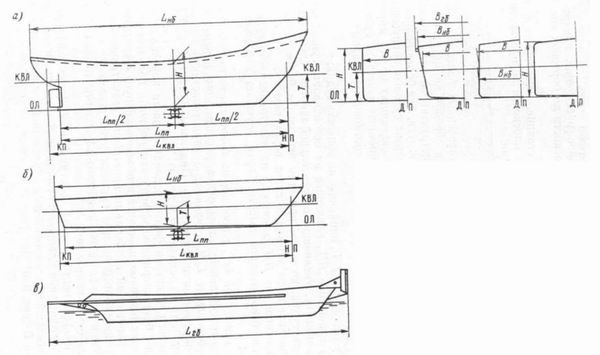

Рис 7. Главные размерения судов: а – без выступающих частей; б – транцевой кормой; в – с постоянно выступающими частями.

В_ГБ – ширина габаритная – расстояние, измеренное перпендикулярно ДП между крайними точками корпуса с учетом выступающих частей;

Н – высота борта – вертикальное расстояние, измеренное на мидель-шпангоуте от основной плоскости до бортовой линии верхней палубы;

Т – осадка – вертикальное расстояние, измеренное в плоскости мидель-шпангоута от основной плоскости до плоскости конструктивной или расчетной ватерлинии.
