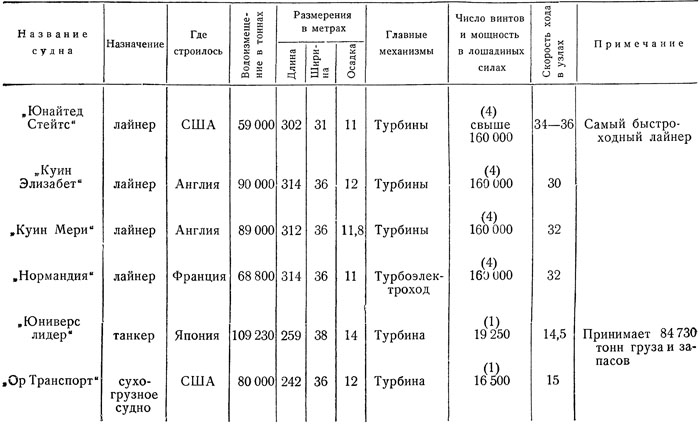

КРУПНЕЙШИЕ СУДА МИРА

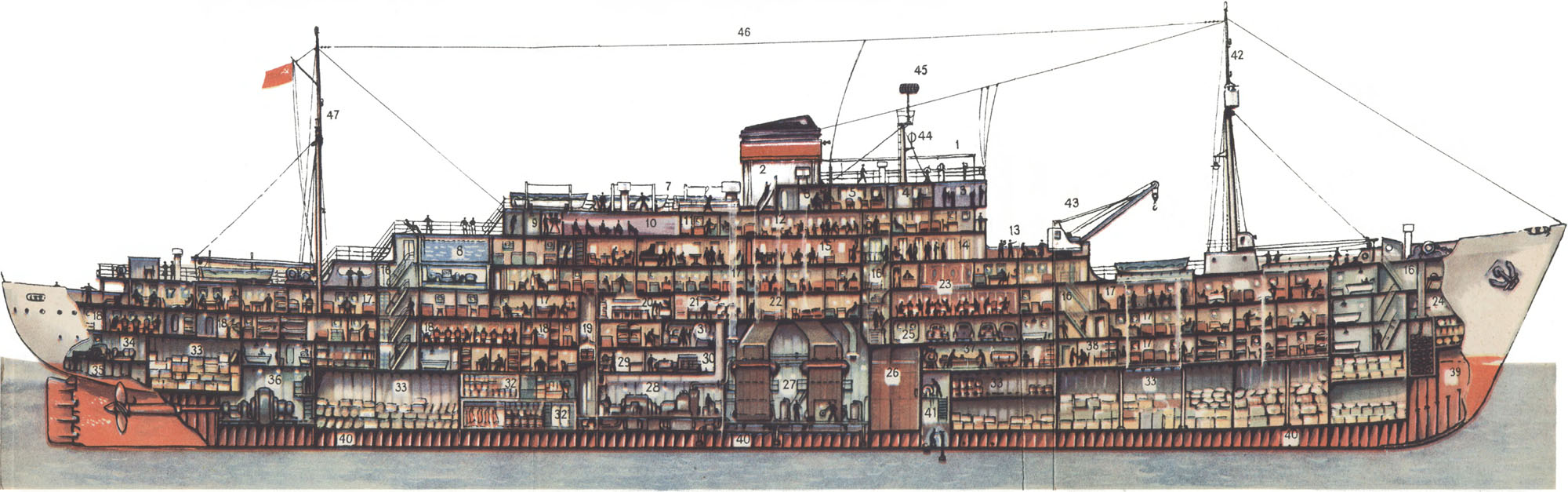

РАСПОЛОЖЕНИЕ ЖИЛЫХ И СЛУЖЕБНЫХ ПОМЕЩЕНИЙ НА БОЛЬШОМ ГРУЗОПАССАЖИРСКОМ ТУРБОЭЛЕКТРОХОДЕ








1 — верхний командный мостик; 2 — дымовая труба; 3 — ходовая рубка; 4 — штурманская рубка; б — каюта капитана; 6 — радиорубка; 7 — спортплощадка; 8 — плавательный бассейн и солярий; 9 — душ — раздевалка; 10 — кинозал; 11—каюта командного состава; 12 —детская каюта; 13 —открытая часть прогулочной палубы; 14 — салон-веранда; 16 —читальный зал и библиотека; 16 —трапы и лифты для сообщения между палубами; 17 — пассажирские каюты; 18 —жилые помещения команды; 19 — лифт для подачи провизии на камбуз; 20 — камбуз — судовая кухня; 21 — хлебопекарня; 22—лазарет; 23—ресторан; 24—корабельная кладовая (краски, канаты, брезенты, блоки) и мастерская плотника; 26—бортовой люк для входа пассажиров, приемки мелких грузов и автомашин; 26 —цистерны жидкого топлива для котлов; 27 —котельное
отделение; 28 —отделение турбогенераторов; 29 — механическая мастерская; 30 — вспомогательный дизель-генератор для электрического освещения; 31 — климатическая станция для кондиционирования воздуха; 32 — провизионная кладовая и холодильник; 33 — грузовые трюмы; 34 — помещение рулевой машины; 36 — ахтерпик — кормовая балластная цистерна; 36 —помещение гребного электродвигателя (одного из двух); 37 — прачечная; 38 —почта; 39 — форпикносовая балластная цистерна; 40 — междудонное пространство — используется для хранения жидкого топлива, масла смазочного, водяного балласта, пресной воды для котлов; 41 — отсек для лага и эхолота; 42 — фок-мачта; 43 — грузовой кран; 44 — антенна радиопеленгатора; 46 — антенна радиолокатора; 46 — антенна судовой радиостанции; 47 —грот-мачта.
