Оборудование для скрепления оболочковых полуформ - часть 5
Высокочастотная установка для склеивания оболочковых полуформ
На рис. 130 показан пневматический высокочастотный пресс, разработанный НИИТВЧ, в котором для склеивания оболочковых форм используют местный нагрев клеевого шва. Высокочастотный пресс состоит из лампового генератора 1 и пневматического пресса 2. Цилиндр 7, установленный в нижней части пресса, создает давление на формы при их склейке с помощью деревянных подпружиненных штифтов 5. Цилиндр 6 диаметром 100 мм расположен в верхней части пресса и служит для
перемещения электродов 3 рабочего конденсатора 4 в момент установки и извлечения форм. Электроды рабочего конденсатора соединены между собой в две изолированные друг от друга группы. Одна группа электродов находится во время работы под высоким напряжением, другая заземлена. Склеиваемая часть оболочковой формы представляет собой неоднородный
диэлектрик, состоящий из тонкого слоя жидкого клея, нанесенного на холодную полуформу, и частей полуформы, расположенных по обе стороны клеевого слоя. За счет диэлектрических потерь клеевой шов в электрическом поле высокой частоты нагревается и клей, отверждаясь, склеивает полуформу.

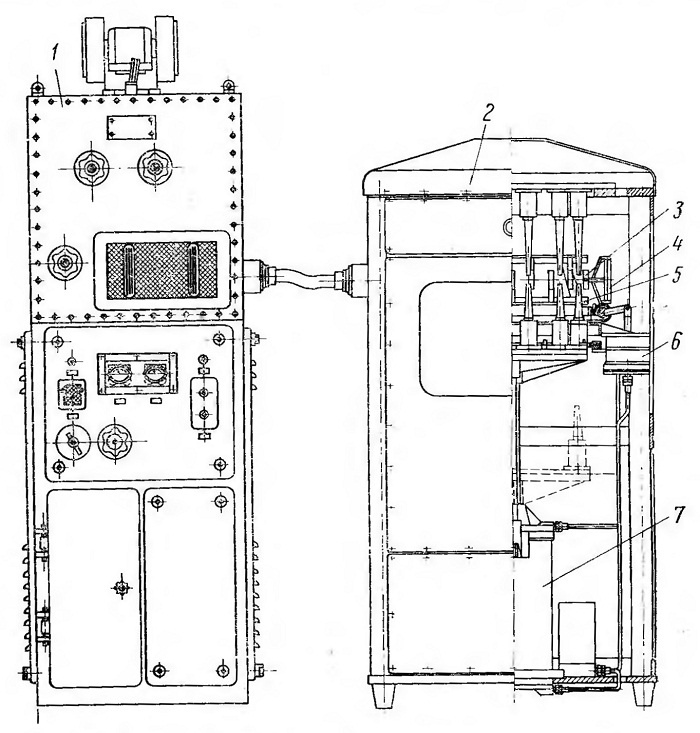

Рис. 130. Высокочастотная установка для склеивания оболочковых полуформ
