Оборудование для скрепления оболочковых полуформ
- часть 4
Установка модели 880 для склеивания оболочковых
полуформ
Установка модели 880 для склеивания оболочковых полуформ работает по
такому же принципу, как и установка модели 40П-4502. Установка модели
880 (рис. 129) состоит из следующих основных механизмов: станины 1, двух
прессов 2 штырьевого типа, механизма 3 для нанесения порошкообразного
клея (связующего ПК-104), двух кареток 4 с цилиндром 5 их перемещения,
вентиляционного кожуха 6 и пульта управления. Горячая оболочковая
полуформа устанавливается на пружинные штифты подвижной каретки и после
передвижения последней под дозирующее устройство на оболочку наносится в
опреде-ленных местах порошкообразный клей. Затем каретка возвращается в
исходное положение. На полуформу с нанесенным клеем устанавливается
вторая парная ей полуформа и сжимается пружинными штифтами. По окончании
цикла прессования каретка подает готовую склеенную форму на позицию
нанесения клея, где форма снимается. Работа на второй каретке происходит
аналогично со смещением по времени.

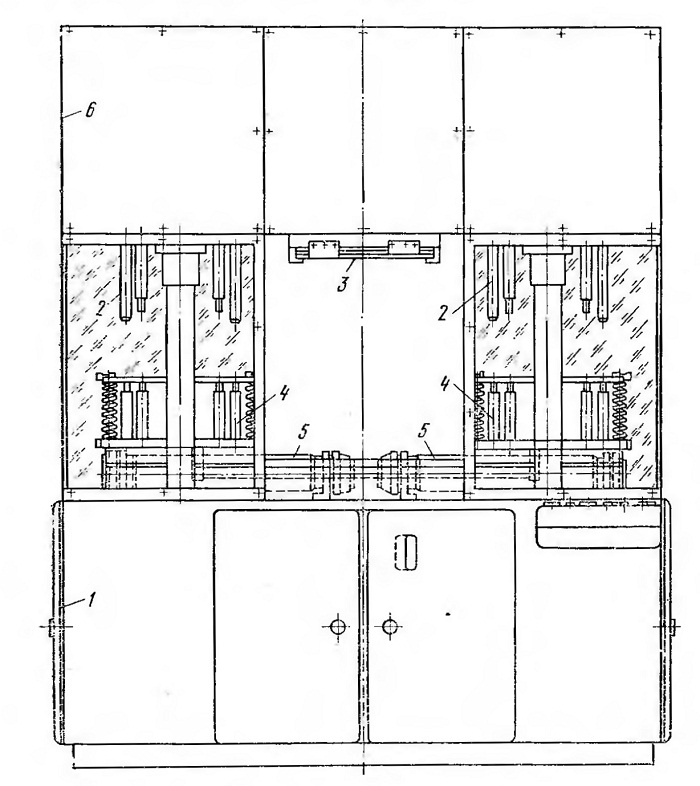

Рис. 129. Установка модели 880
