§ 74.
Оборудование для скрепления оболочковых полуформ - часть 1
Приспособление для механического скрепления оболочковых полуформ (рис.
124) состоит из двух полых воздушных камер 1, одна из которых
неподвижна, а другая может перемещаться по
направляющим 3 под действием пневматического цилиндра 4. На торцовых сторонах этих камер просверлены отверстия, в каждое из которых вставлены стальные плавающие пальцы 5. При подаче в камеры сжатого воздуха пальцы выдвигаются и
создают давление на оболочку 2 независимо от ее контура. Обычно такие приспособления устанавливают на заливочные карусели (рис. 125).
Рис. 124. Пневматическое приспособление для зажима оболочковых лолуформ

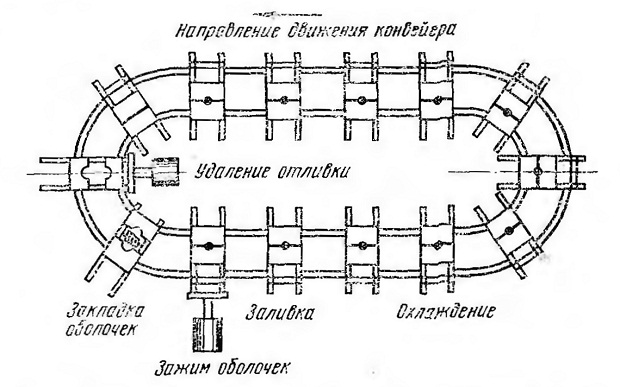

Рис. 125. Конвейер с устройством для пневматического зажима оболочковых форм
Техническая характеристика механизированной
шестипозиционной установки конструкции НИИТАвтопрома для пневматического
зажима оболочковых полуформ
Тип зажимного устройства .... пневматический
Производительность.......45 форм в час
Размеры оболочковых форм, мм . 400x425
Количество зажимных устройств,
шт................................6
Диаметр установки, мм . , . . . . 3150
