Машины для изготовления оболочковых стержней из сухих смесей - часть 3

Полуавтоматическая стержневая машина. Более сложные оболочковые стержни изготовляют с помощью пескодувных машин.

На принципе надува смеси сверху основаны конструкции ряда отечественных машин моделей 91873, 91874, 91875. Конструктивно машины моделей 91873, 91874 и 91875 выполнены одинаково и отличаются друг от друга только размерами модельной оснастки. На машине модели 91875 (рис. 118) осуществляется

следующий порядок работы: электрообогреваемый стержневой ящик 1 собирается цилиндром 2 прижима. Затем на ящик при срабатывании цилиндра 3 опускается надувная головка, открывается цилиндром 4 шиберная задвижка и плакированная песчано-смоляная смесь из рабочего резервуара 5, находящегося в момент надува под давлением, заполняет по трубопроводу 6 рабочую полость стержневого ящика. После окончания цикла формирования срабатывает система отсоса и излишки песчаносмоляной смеси по трубопроводу 7 попадают через сито 8 в приемный бункер 9. После окончательного отверждения ящик раскрывается, и готовый стержень выталкивается толкательной системой.

В машинах моделей 91873, 91874, 91875 осуществляется автоматическая загрузка смеси в рабочий бункер с предварительным просеиванием новой и отсасываемой смеси. Температурный режим стержневого ящика поддерживается автоматически. Уст-ройство для отсоса смеси из стержневого ящика позволяет получать сложные по конфигурации пустотелые стержни. Привод машин пневмоэлектрический. Режим работы полуавтоматический и наладочный. Управление машин осуществляется с пульта.

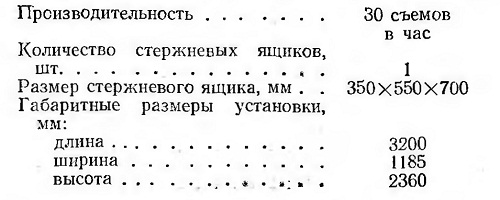

Техническая характеристика машины модели 91875

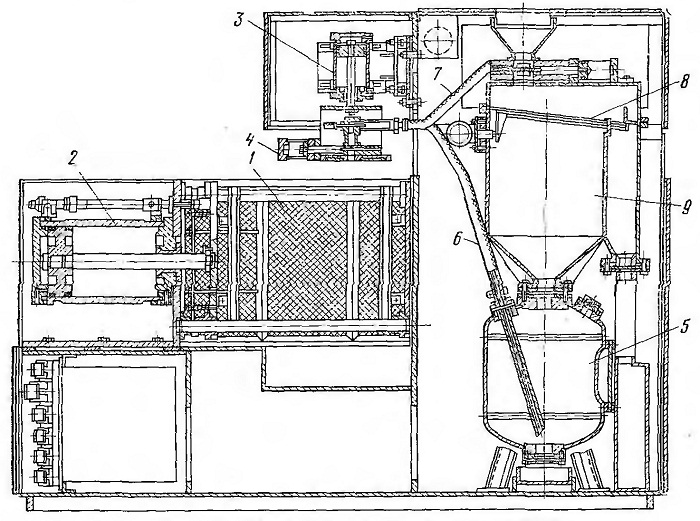

Рис. 118. Общий вид установки модели 91875
