§ 57.

Механические свойства песчано-смоляных смесей - часть 1



Прочность песчано-смоляных смесей на сжатие в сыром состоянии. Сырые песчано-смоляные смеси рассматривают как трехфазную систему, состоящую из твердого тела (кварцевый песок), жидкости (связующая добавка и катализатор) и газа. Все три фазы тесно связаны между собой и определяют механические свойства смеси в сыром состоянии.

В начальной стадии после приготовления смеси ее прочность на сжатие в сыром состоянии определяют величинами вязкости и поверхностного натяжения связующего. В дальнейшем величина этого показателя изменяется в зависимости от скорости нарастания вязкости связующего, которая зависит от активности действия вводимого в смесь катализатора и температуры окружающей среды. Условная вязкость жидких связующих добавок, используемых в рассматриваемом процессе, небольшая, поэтому величина прочности на сжатие сырых песчано-смоляных смесей на основе песка марки 1К02Б Люберецкого месторождения низкая (табл. 26).

Величина сырой прочности увеличивается при использовании в составе смесей мелкозернистого песка и песков с высоким содержанием глины.



26. Величина исходной прочности на сжатие в сыром состоянии чистокварцевых смесей



Связующее

Показатель

КФ-90

КФ-40

ФФ-1С

ВР-1

Фсколо-

спирт

УКС

Прочность на сжатие в сыром состояннн, кгс/см2

0,02

0,02

0,02

0,03

0,025

0,03



Прочность смесей в отвержденном состоянии. Отверждение песчано-смоляных смесей производится для того, чтобы они приобрели механическую прочность и стойкость к температурному воздействию. Прочность смеси в значительной степени оп-

ределяется видом используемых связующих добавок и их физико-химическими свойствами.

Прочность сухих песчано-смоляных смесей лри одних и тех же условиях зависит от способа изготовления смеси. Исследования показывают, что плакированная смесь 1 {рис. 66) -при одном и том же процентном содержании смолы

обеспечивает более высокую прочность на изгиб, чем неплаки-рованная смесь 2. Так как в сухой песчано-смоляной смеси кварцевый песок состоит из различных по величине зерен, то в процессе формирования оболочковых форм и стержней точки контакта у зерен друг с другом будут беспорядочные с наличием пор и разрывов в структуре смеси. При этом у неплакированной смеси большое количество частиц порошкообразной смолы размещается в промежутках между зернами песка, а не в точках соприкосновения песчинок, поэтому система песок — смола не полностью скреплена отвержденной смолой. В плакированной

смеси зерна песка фактически покрыты тонким слоем растворенной или расплавленной смолы, поэтому при любой ориентации зерен всегда имеется пленка смолы между поверхностями контакта песчинок, благодаря чему при отверждении- смолы создается прочная связь песок — смола. Этим и объясняется то положение, что плакированная смесь обеспечивает прочность на разрыв и изгиб примерно на 15—20% выше, чем неплакированная.

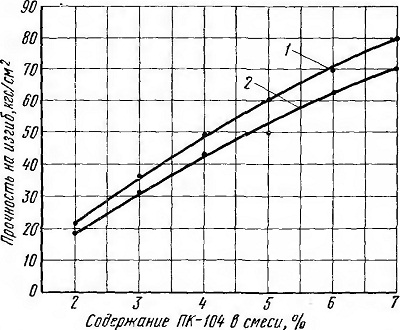

Рис. 66. Зависимость прочности песчано-смоляной смеси от способа изготовления н количества связующего ПК-104

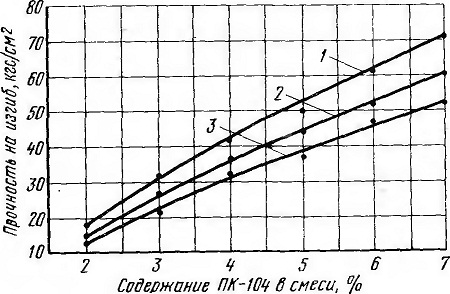

Рис. 67. Зависимость физико-механических свойств неплакированной смесн от зернового состава песка и количества связующего ПК-104:
1 — смесь на песке марки 1К02Б, 2 — смесь на песке марок 1К02Б и 1К01А, смешанных в соотношении 70 : 30, 3 —смесь на песке марки 1К01А







Прочность сухих песчано-смоляных смесей зависит также и от качества формовочных песков, в частности от зернового состава песка и содержания глины (рис. 67). Прочность неплаки-рованной песчано-смоляной смеси падает по мере уменьшения величины зерен формовочных песков.

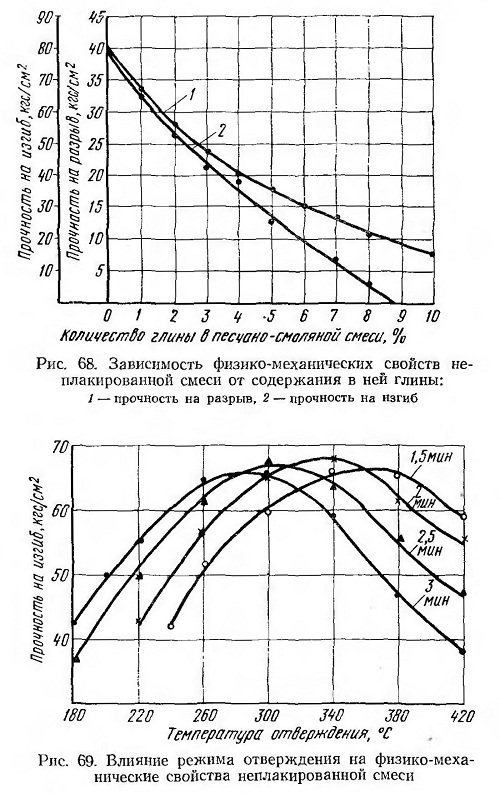

В зерновом составе песка различают основную часть, которая формирует литую поверхность, и ту часть (пыль и глинистую составляющую), которая мало влияет на качество поверхности, но способна снижать прочностные показатели смеси и приводит к непроизводительному расходу связующего ПК-104. Из графика, представленного на рис. 68, видно, что добавка

1 % глины в смесь, изготовленную из отмытого песка марки 1К.02Б с 5,5% связующего ПК-Ю4, снижает прочность ее на20%, а добавка 2% глины — более чем на 40%. Поэтому для сухих песчано-смоляных смесей необходимо применять пески с минимальным содержанием глины.

Режим отверждения сухих песчано-смоляных смесей влияет на их прочность. Кривые, приведенные на рис. 69, показывают, что механические свойства таких смесей зависят от температуры и времени отверждения. Оптимальным режимом отверждения (для образцов 10 мм толщины) являются температура 300—

350° С и время выдержки 2,0—2,5 мин. В современных машинах используют этот режим отверждения оболочковых форм и стержней. Чтобы увеличить производительность машин, иногда прибегают к ускоренному режиму отверждения. Для этого повышают температуру до 380—400° С, что позволяет уменьшить время отверждения до 1,5 мин. При этом наблюдается некоторое снижение прочности песчано-смоляной смеси по сравнению с оптимальным режимом отверждения.















При отверждении песчано-смоляной смеси термореактивная смола, входящая в ее состав, выполняет роль клея, соединяя в одно целое множество зерен песка между собой.

В неплакированной песчано-смоляной смеси невозможно распределить частицы связующего ПК-104 так, чтобы они размещались между всеми контактирующим моя поверхностями зерен песка. Большинство частиц связующего ПК.-104 при формировании оболочки и стержня размещается обычно в промежутках между этими зернами песка (рис. 70, а).

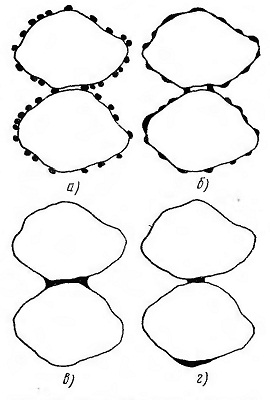

Рис. 70. Схема образования клеевых контактов между зернами песка у неплакированной смеси: а — размещение частиц смолы на зернах песка, б — клеевой контакт, образованный ПК-104 с малой подвижностью, е —клеевой контакт, образованный ПК-104 со средней подвижностью, г — клеевой контакт, образованный с высокой подвижностью

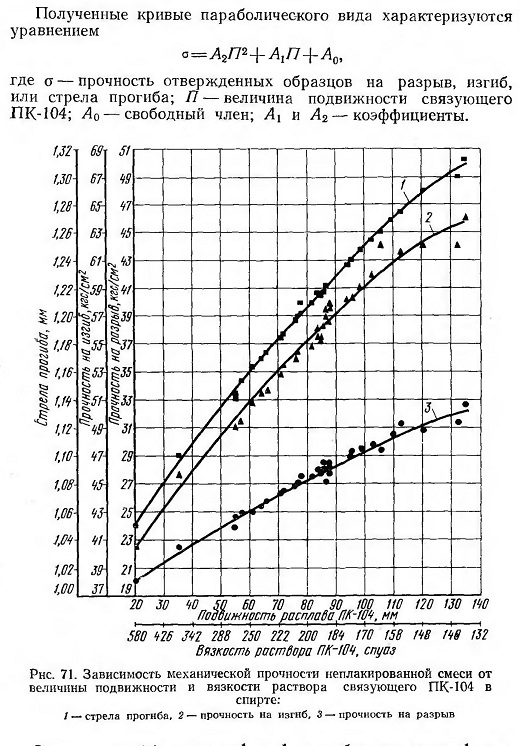

 При нагреве песчано-смоляной смеси мелкодисперсные частички связующего ПК-104 начинают плавиться, а затем течь, смачивая поверхность зерен. Причем малая подвижность и большая величина вязкости раствора связующего ПК-104 в спирте не дают возможности образовываться смоляным менискам в местах контакта зерен. В данном случае клеевое соединение между зернами песка носит случайный точечный характер, в результате чего получается плохое клеевое соединение (рис. 70, б). Связующее ПК-104 со средней подвижностью способствует получению в точках контакта зерен песка смоляных менисков максимальной величины, сообщая тем самым хорошую прочность клеевому соединению (рис. 70, е). Связующее ПК-104 с большой подвижностью и малой вязкостью раствора в спирте образует в местах контакта зерен тонкий смоляной мениск (рис. 70,г). Это объясняется тем, что за время формирования смола успеет стечь с точек контакта, ослабляя тем самым клеевое соединение. Влияние величины подвижности и вязкости раствора связующего ПК-104 на механические свойства неплакированной смеси видно из данных рис. 71, которые подтверждают, что механическая прочность песчано-смоляной смеси определяется величиной подвижности и вязкости раствора связующего ПК-104 в спирте.







Значения коэффициентов А1 и А2 и свободного члена А0 для неплакированных песчано-смоляных смесей на связующем ПК-104 с 7,4% уротропина приведены в табл. 27.

Результаты работы по исследованию влияния физико-химических свойств связующего ПК-104 на механические свойства

неплакированной смеси позволили установить нижний предел подвижности связующего, который должен быть не ниже 40 мм. При этом обеспечивается прочность смеси на изгиб не менее 48 кгс/см2.

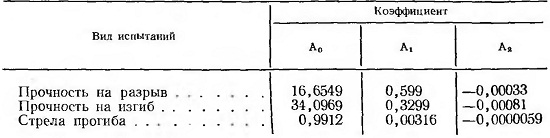

27. Значения коэффициента А1, А2 и свободного члена А0 для связующего ПК-104





Прочность сырых песчано-смоляных смесей в отвержденном состоянии при одних и тех же условиях зависит от природы используемой связующей добавки и ее свойств. При отверждении стержней возрастание их прочности определяется упрочнением пленок связующих материалов. Процесс упрочнения связан с удалением растворителя, а также с уплотнением молекул, происходящем в процессе поликонденсации низкомолекулярных соединений.

Сравнительные исследования смесей на основе различных связующих показали, что наибольшую удельную прочность обеспечивают мочевинофурило-вые смолы. Так, например, испытание кварцевых составов смесей на смолах КФ-90, КФ-40 и КФ-35 (рис. 72, а) показало, что образцы толщиной 25 мм в нагретом до 220° С стержневом ящике приобретают максимальную прочность через 15—20 с отверждения.

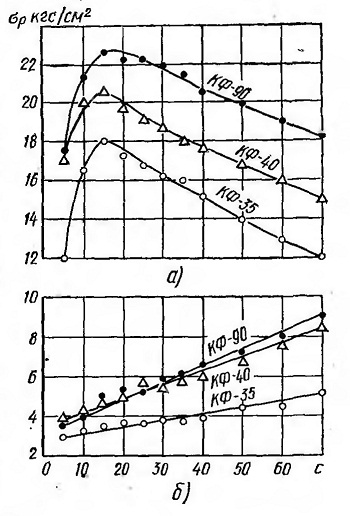

Рис. 72. Зависимость прочности песчано-смоляных образцов в горячем и охлажденном состояниях от марки используемой смолы: а — прочность образцов в охлажденном состоянии, б — прочность образцов в горячем состоянии
