|
|
содержание .. 50 51 52 53 54 55 56 57 58 59 60 ..
§ 53. Противопригарные покрытия в литейном
производстве
В состав красок и натирок входят мелкодисперсные
огнеупорные материалы (тальк, графит, маршалит, циркон и др.), которые
закрывают поры оболочковой формы или стержня и снижают газопроницаемость
окрашенных поверхностей. Наиболее оптимальными составами красок являются
самовысыхающие, которые изготовлены на основе поливинилбутеральнон смолы

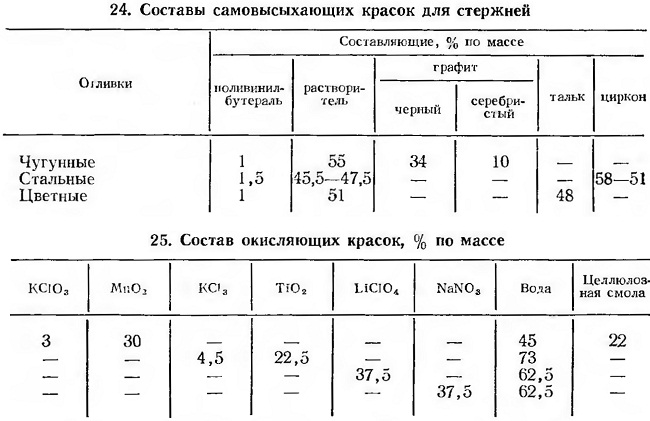

ПВБ (ГОСТ 9439—73). Составы самовысыхающих красок для стержней приведены
в табл. 24.
При использовании оболочковых форм и стержней,
изготовленных из сухих песчано-смоляных смесей на связующем ПК-104,
смоле 18 или смоле 104«К», наблюдаются специфические дефекты газового
происхождения и явления вторичного науглероживания поверхности стальных
отливок. Для устранения этого дефекта применяют специальные составы
сильно окисляющих красок, компоненты которых при температуре заливки
металла разлагаются, выделяя кислород. Выделяющийся кислород вступает во
взаимодействие с окисью углорода, в результате чего изменяется атмосфера
вокруг отливки. В табл. 25 приводятся некоторые составы окисляющих
красок.
содержание .. 50 51 52 53 54 55 56 57 58 59 60 ..
|
|
|
