Стали называются легированными, если суммарное содержание в них
легирующих элементов до 2,5% (низколегированные), от 2,5 до 10%
(среднелегированные) и более 10%) (высоколегированные). При этом в
значительной мере изменяются их механические, физические и химические
свойства.
В зависимости от основных свойств легированные стали под-разделяются на
следующие группы (ГОСТ 5632—72**):
коррозионностойкие, обладающие стойкостью против коррозии (атмосферной,
почвенной, щелочной, кислотной, солевой, морской и др.);
жаростойкие, обладающие стойкостью против химического разрушения
поверхности в газовых средах при температуре выше 550° С и работающие в
нагруженном или слабонагруженном состоянии;
жаропрочные, работающие в нагруженном состоянии при высоких температурах
в течение определенного времени и обладающие при этом достаточной
окалиностойкостью.
§ 10. Быстрорежущие стали
К быстрорежущим относятся стали, обладающие при температурах 600—700° С
высокой прочностью и износостойкостью. Такие стали способны резать
металл со скоростями в 3—4 раза выше допустимых для углеродистых и
низколегированных инструментальных сталей.
Установлены следующие марки быстрорежущей стали: Р18, Р12, Р9, Р6МЗ,
Р9Ф5, Р14Ф4, Р18Ф2, Р9К5, Р9К10, Р10К5Ф5 и Р18К5Ф2 (ГОСТ 19265—73).

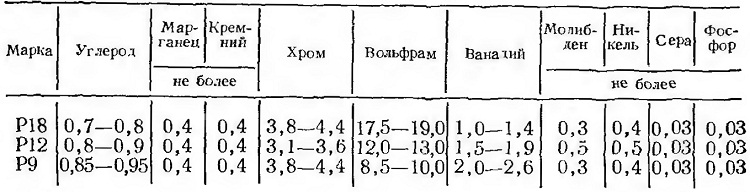

Химический состав трех наиболее распространенных марок стали приводится
в табл. 6.

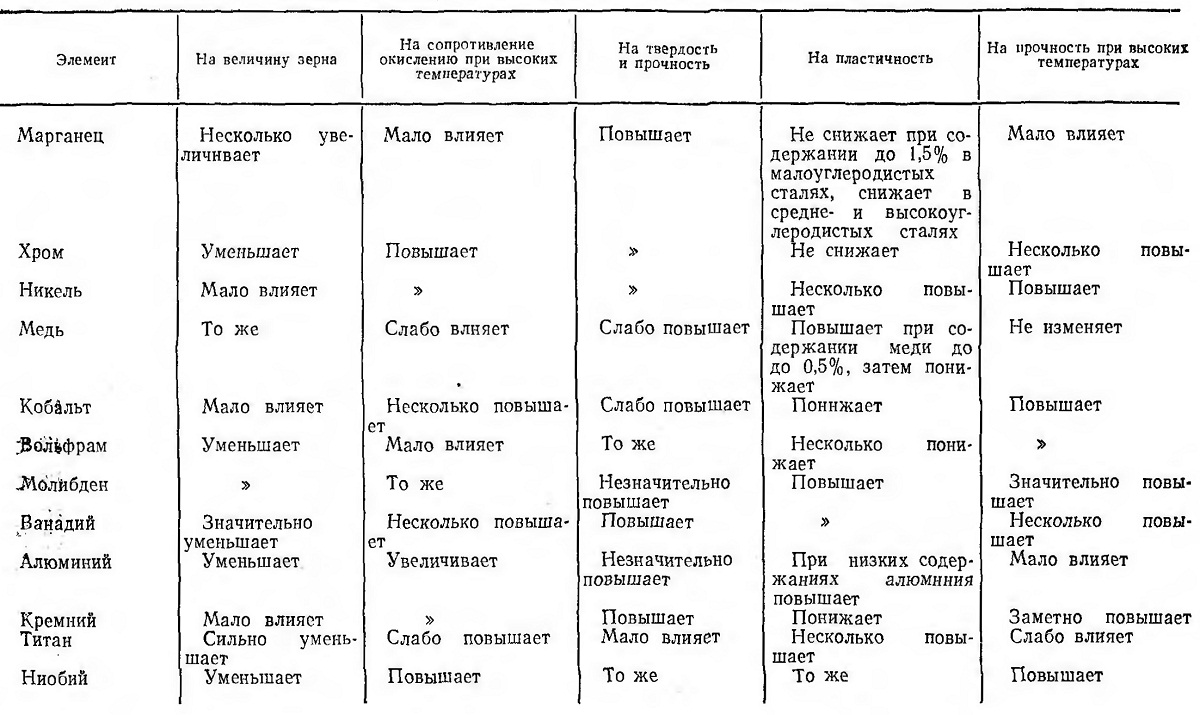

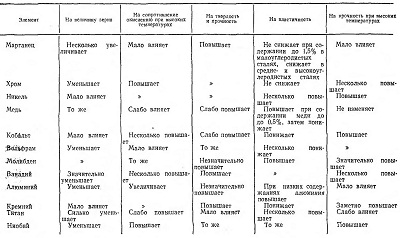

5. Влияние легирующих элементов на свойства
углеродистых сталей
