Шабрение металлических поверхностей (работы по металлу)




Шабрение поверхностей металлических деталей применимо главным образом в слесарно-сборочных работах, когда требуется плотная подгонка плоскостей прилегающих друг к другу деталей (например, измерительных и направляющих поверхностей приборов и станков, опорных поверхностей машин). Операция шабрения заключается в соскабливании тонких слоев металла, для чего при обработке напильником оставляют припуск в 0,1–0,4 мм.
Для того чтобы определить на деталях участки, на которых необходимо производить шабрение, используется шабровочная краска (смесь машинного масла и сажи). Если требуется определить такие участки на мелких деталях, то шабровочную краску тампоном наносят тонким слоем на слесарную плиту, на нее осторожно опускают проверяемой плоскостью деталь и медленно передвигают ее по всей поверхности плиты круговыми движениями, а затем также осторожно снимают деталь с плиты. Большие детали и заготовки обрабатывают краской на месте: краску наносят на контрольную плитку, опускают плитку на плоскость детали и круговыми движениями проходят всю эту плоскость.
И в том и в другом случае пятна, оставшиеся на поверхности детали, указывают места шабрения, причем белые пятна (отсутствие краски) – наиболее углубленные участки поверхности детали, темные пятна (толстый слой краски) – менее углубленные, а серые пятна (тонкий слой краски) – наиболее выступающие части (они и подвергаются шабрению).
После каждого цикла шабрения обрабатываемую поверхность насухо вытирают и проверку на шабровочную краску повторяют. Качество шабрения определяется с помощью контрольной рамки 25 х 25 мм. Ее накладывают на прошабренную поверхность и считают число пятен: шабрение считается грубым, если пятен в рамке 5–6, чистовым – 6–10 пятен, точным – 10–14 пятен, тонким – более 22 пятен.
Выбор шабера по форме и геометрическим параметрам зависит от свойств обрабатываемого материала и, конечно же, от формы и размеров прошабриваемой поверхности (см. рис. 11):
– для обработки краев заготовки удобнее всего использовать шабер с прямой режущей кромкой;
– для плоских поверхностей более подходит шабер с радиусной режущей кромкой;
– криволинейные и внутренние поверхности деталей шабрят трехгранными и фасонными шаберами;
– режущая кромка шабера должна быть тем уже, чем тверже обрабатываемый материал.
К операции шабрения допускаются только правильно заточенные шаберы.
Угол заострения трехгранного шабера должен быть 60–70°. Торцовую (режущую) поверхность плоского шабера затачивают (относительно оси инструмента): для чугуна и бронзы, а также для особо точного шабрения под углом 90–100°, для стали и для грубой обработки – 75–90°, для мягких металлов – 35–40°.
После заточки на заточном станке режущие кромки шаберов доводят или заправляют на оселках зернистостью М14 (удаляют заусенцы и неровности на кромках). Порядок заточки и заправки шаберов показан на рис. 34.







Работы по металлу

Рис. 34. Заточка и заправка шабера: а – заточка; б – заправка.




Рабочее положение шабера: угол наклона к шабруемой поверхности – 30–40°. Рабочий ход – либо вперед, от себя, либо назад, на себя, – производится с усилием, холостой ход – возвращение шабера в исходное положение – производится с отрывом режущей кромки от обрабатываемой поверхности. Начинают шабрение длинным ходом – 15–20 мм, по мере выравнивания поверхности длина хода сокращается до 2–5 мм. Направление движений шабера каждый раз нужно изменять, чтобы штрихи, им нанесенные, пересекались между собой под углом 45–60°.

Приемы шабрения зависят от типа обрабатываемой поверхности.

Шабрение плоских поверхностей начинают с края детали, наиболее удаленного от слесаря, и постепенно обрабатывают всю поверхность. Шабрят при этом только места с крупными серыми пятнами, разбивая их на более мелкие.

После предварительной обработки, которая производится шабером с длинной режущей кромкой (20–30 мм), переходят к окончательному шабрению, для которого используется шабер с более короткой режущей кромкой (15–20 мм). В ходе этой операции круглые пятна разбивают пополам, а продолговатые – на более мелкие в поперечном направлении.

Если необходимо добиться наибольшей точности поверхности или плотности прилегания деталей друг к другу (это возможно в условиях домашней мастерской), то следует произвести еще и точное шабрение инструментом с короткой режущей кромкой – 10–15 мм.

При шабрении криволинейных поверхностей шабровочная краска наносится не на плиту, а на шаблон (или контрольный стержень или вал, если шабрят, например, внутреннюю часть подшипника).

Приемы шабрения те же, что и при обработке плоских поверхностей, а из инструментов используют в основном трехгранные и изогнутые шаберы.

Сложность шабрения внутренних углов сопряженных поверхностей заключается в том, что они очень часто бывают труднодоступны при работе плоским шабером. Поэтому для обработки этих участков используются, как правило, фасонные шаберы.

Вообще шабрение – одна из самых трудоемких слесарных операций. В заводских, промышленных условиях шабрение часто заменяют чистовым строганием широкими резцами или шлифованием.

В домашней мастерской к таким видам обработки прибегнуть вряд ли удастся (нужно специальное точное оборудование).

Значительно ускоряют процесс шабрения усовершенствованные шаберы (фасонные, вставные, дисковые, цельные и др.), представленные на рис. 35.

Работы по металлу

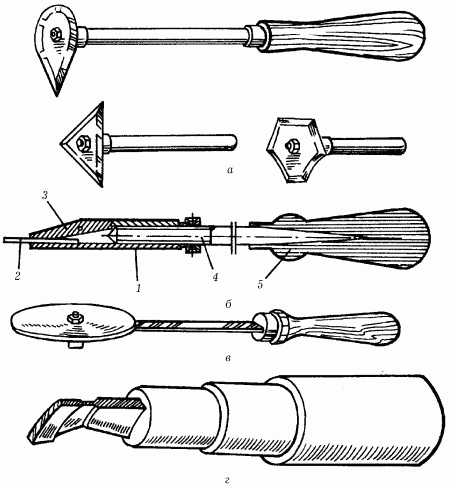

Рис. 35. Усовершенствованные шаберы: а – фасонные; б – вставной: 1 – корпус шабера; 2 – сменная режущая пластинка; 3 – зажимной кулачок; 4 – винт; 5 – рукоятка; в – дисковый; г – с радиусной заточкой.




Фасонные шаберы (рис. 35, а) выполняются в виде набора стальных пластин различной конфигурации, закрепляемых на державке. Очертания пластин соответствуют форме фасонной поверхности, для шабрения которой они предназначены (пазы, канавки, желобки и т. д.).

На рис. 35, б показан вставной универсальный шабер, позволяющий выполнять работы по шабрению сменными режущими пластинами. Корпус шабера имеет ось, на которой может поворачиваться зажимной кулачок. При вращении винта насаженной на него рукояткой кулачок, стремясь повернуться, другим своим концом надежно зажимает режущую пластинку из быстрорежущей стали или твердого сплава.

Для ускорения ручного шабрения больших плоскостей можно применять дисковый шабер (рис. 35, в). Режущей частью этого шабера являются специально изготовленный термообработанный диск или изношенная фреза диаметром 50–60 мм и толщиной 3–4 мм.

Заточенный на круглошлифовальном станке режущий диск закрепляется болтом на державке инструмента. По мере затупления режущей грани диск можно перезакрепить и продолжать работу его новым острым участком, что значительно экономит время на заточку.

Шабер с радиусной заточкой (рис. 35, г) обеспечивает плавное и более легкое врезание инструмента в тело детали.

Цельные шаберы изготавливаются из инструментальной стали (Р18, ШХ15), а державка – из более дешевой углеродистой. Для шабрения белого чугуна и других твердых металлов могут применяться пластинки из твердых сплавов.

Шабрение – трудоемкий процесс, поэтому можно использовать при наличии возможности механизированные шаберы, ускоряющие процесс в 20–25 раз (рис. 36).

Работы по металлу

Рис. 36. Механизированный электрический шабер: 1 – электромотор; 2 – редуктор; 3 – гибкий вал; 4 – кривошип; 5 —шатун; 6 – шабер.




От электромотора через редуктор и гибкий вал получает вращение кривошип, сообщающий возвратно-поступательное движение шатуну и прикрепленному к нему шаберу.



Притирка металлических поверхностей



Опиливания, зачистки и шабрения поверхностей зачастую бывает недостаточно, чтобы достигнуть достаточно плотного прилегания деталей друг к другу. Поэтому в процессе сборки механизмов слесари прибегают к притирке (доводке) поверхностей с использованием абразивных порошков и паст. В процессе притирки деталям сообщается наиболее точный размер за счет снятия очень малого припуска (около 0,05 мм). Притиркой можно достичь такого плотного прилегания поверхностей, что соединение будет гидронепроницаемым.

Сразу стоит оговориться, что далее речь пойдет о ручной притирке, ибо вряд ли домашняя мастерская может быть оснащена специальными механическими притирочными станками.

Притирку можно производить двумя способами: одной деталью о другую (так притирают в основном криволинейные прилегающие друг к другу поверхности – клапаны, пробки и пр.) или деталью о притир (так доводят фланцы, крышки и пр.). В качестве притиров используются плиты, бруски или другие детали, сделанные из более мягкого материала, чем сами притираемые элементы (например, для притирки стальных деталей используются чугунные притиры, для притирки деталей из цветных металлов – стеклянные притиры).

Притирка, подобно шабрению, осуществляется в два этапа: предварительная притирка (предназначенные для этого притиры имеют на своей поверхности канавки, куда собирается металлическая стружка) и окончательная – доводка (она производится притирами с гладкой поверхностью).

В качестве притирочных порошков используются: корундовый, карборундовый, наждачный порошки, окись железа, алюминия, хрома, толченое стекло.

Зернистость абразивных порошков – от М40 до М7.

В качестве смазки применяются олеиновая кислота, машинное масло, керосин, скипидар, техническое сало. При доводке вместо абразивных порошков используются пасты, в частности паста ГОИ.

Нанесение притирочных порошков на притиры (или на поверхности деталей, если притирка осуществляется одной деталью о другую) называется шаржированием и осуществляется двумя способами: во-первых, абразивный порошок можно вдавить в притир стальным закаленным валиком, после чего лишний порошок удалить, а поверхность притира смазать; во-вторых, притир можно смазать и уже поверх смазки насыпать абразивный порошок и вдавить его валиком. Притирочная паста наносится на поверхность притира тонким слоем без вдавливания. Перед шаржированием поверхность притира предварительно промывают керосином и начисто протирают.

По плоскому притиру с легким нажимом прокатывают стальной закаленный валик (рис. 37, в). Если шаржируется круглый притир, то притирочную массу наносят на две стальные закаленные плиты и притир прокатывают между ними (рис. 37, г). После шаржирования, когда абразивные зерна вдавлены в поверхность притира, избыточную притирочную массу убирают.

Работы по металлу

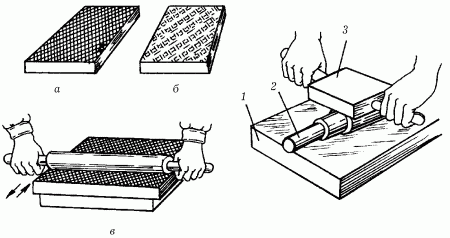

Рис. 37. Притиры и шаржирование притиров: а – плоский притир с канавками; б – плоский притир без канавок; в – шаржирование плоского притира; г – шаржирование круглого притира: 1 – нижняя стальная закаленная плита; 2 – притир; 3 – верхняя стальная закаленная плита.




Притирка плоских поверхностей происходит следующим образом: деталь обрабатываемой стороной накладывают на подготовленную плоскость притира (или другой притираемой детали) и производят 20–30 сложных кругообразных движений с сильным нажимом.

Внимание! Траектория движений должна быть действительно сложной (даже можно сказать – хаотичной), чтобы они не накладывались друг на друга. Скорость движений должна быть приблизительно 20 м/мин (рис. 38).

Работы по металлу

Рис. 38. Притирка плоских поверхностей: а – предварительная; б – окончательная.




Затем отработанную притирочную массу убирают с поверхности притира и детали и наносят новый слой (зернистость используемого порошка на этот раз должна быть меньше). Таким образом чередуют притирочные движения с заменой притирочного слоя до получения соответствующего вида изделия (при последних подходах абразивный порошок заменяют пастой: сначала грубой, затем средней и в последнюю очередь тонкой. Окончательную притирку (доводку) осуществляют без нанесения пасты, а лишь со смазыванием притира смесью керосина и машинного масла.

Если заготовка очень тонкая в сечении и ее неудобно двигать по притиру, то ее закрепляют на деревянном бруске и перемещают по плите вместе с ним.

Притирка узких граней деталей или мелких заготовок производится пакетом. Несколько заготовок с помощью струбцин соединяют в пакет и притирают как широкую поверхность. Для этой цели можно использовать стальные или чугунные направляющие бруски или призмы.

Притирка криволинейных поверхностей имеет свои особенности. Чаще всего криволинейные поверхности двух деталей взаимосоприкасаемы, при этом одна из поверхностей выпуклая, а другая вогнутая (например, пробка и гнездо под нее, вместе составляющие самоварный краник), поэтому притирку этих поверхностей производят одна об другую.

Пробку смазывают и присыпают абразивным порошком, вставляют в гнездо и вращают попеременно в разные стороны приблизительно на 1/4 оборота 5–6 раз, после чего делают полный оборот пробки вокруг ее оси. Чередование притирки с заменой притирающих материалов аналогично притиранию широких плоских поверхностей.

Проверку точности притирки можно осуществить с помощью грифельного карандаша: наносят линию на одну из притертых поверхностей и проводят ею по другой притертой поверхности. При удовлетворительном качестве притирки карандашная линия равномерно стирается или смазывается по всей длине.

В завершение операции притирки (доводки) детали при необходимости обрабатывают полировальниками – эластичными кругами из фетра или войлока. В качестве механического привода полировальника может выступать двигатель от бормашины или электрическая дрель. Полировку производят очень тонкими абразивными порошками со связкой из вазелина, говяжьего сала, воска или полировальными пастами.
