3 глава. Рабочее место ювелира



В зависимости от общей площади помещения составляется конкретная планировка цеха или мастерской. Производственное помещение должно быть просторным и светлым. Наряду с естественным освещением в производственном помещении должно быть соответствующее нормам искусственное освещение. Для поддержания в летнее время нормальной комнатной температуры рекомендуется в производственных помещениях устанавливать кондиционеры. Особое внимание необходимо обращать на покрытие пола. Полы с деревянным покрытием применять в ювелирных цехах или мастерских не рекомендуется, так как опилки драгоценных металлов втаптываются в него, и извлечь их практически невозможно. По этой же причине нежелательно и покрытие пола линолеумом. Лучше использовать цементные полы или покрытые керамическими (силикатными) плитами. Каждое производственное помещение и рабочее место оборудуется с учетом научной организации труда.

Приступая к выполнению ювелирных работ, необходимо предусмотреть все необходимые меры для обеспечения безопасных условий труда работающих. Такие процессы, как плавка, литье, шлифовка, полировка, рекомендуется проводить в отдельных помещениях, чтобы в общем производственном помещении не загрязнять воздух вредными парами и пылью.

Как основные производственные помещения, так и специальные отделения должны быть оборудованы приточно-вытяжной вентиляцией. Повышенные меры предосторожности необходимо соблюдать при работе с пламенными горелками и химическими веществами.

Для единичного производства особое значение имеет организация рабочего места ювелира, так как ему в процессе работы приходится выполнять различные технологические операции (плавка, сверление, фрезеровка, опиливание, пайка, шлифовка и др.). Это в свою очередь требует универсального рабочего места, в состав которого входит верстак, оснащенный необходимыми приспособлениями и инструментом, а также стул или табуретка винтового типа. В зависимости от имеющихся производственных площадей верстаки могут быть одно- и многоместными.

Верстак (рис. 2) представляет собой сварную металлическую конструкцию, покрытую столешницей. Рекомендуемый размер столешницы 1100X700 мм, высота верстака 900 мм. Столешница должна быть покрыта термостойким листовым пластиком или нержавеющей сталью и иметь гладкую поверхность. Если применяются цельные многоместные верстаки, то столешница должна быть разделена перегородками на отдельные отсеки (верстаки). Для снижения утомляемости рабочего верстак окрашивается в светлый тон.

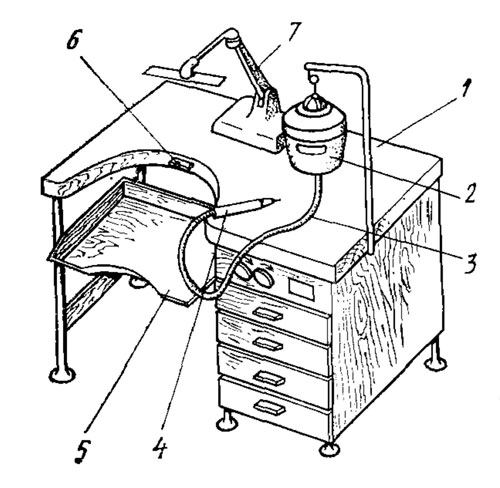

Рис. 2. Одноместный верстак ювелира
Рис. 2. Одноместный верстак ювелира



Перед сидящим рабочим в столешнице делается полукруглый вырез радиусом 300 мм. Контур столешницы обшивается листовой сталью, при этом для опилок драгоценных металлов предусматривается небольшой бортик. В центре полукруглого выреза на специальных направляющих к торцу столешницы крепится выдвижной деревянный выступ - финагель, который служит упором для изделия в период его обработки.

Для сбора отходов (стружки, опилок) на высоте 400-500 мм на направляющих монтируется выдвижной поддон, который изготовляется из нержавеющей стали, а при ее отсутствии - из дерева.

С правой стороны как одноместного верстака, так и отсека многоместного верстака располагается тумба с ящиками для хранения инструмента. Ящики рекомендуется изготовлять из дерева с соответствующими внутренними перегородками во избежание соприкосновения инструмента и предохранения его от повреждений.

Для выполнения паяльных работ верстак должен оборудоваться специальными магистралями. Выбор оборудования зависит от конкретных условий производства. Основными видами топлива может быть природный газ или бензин, который перед использованием смешивается с кислородом или воздухом. Если в цех (мастерскую) подается природный газ, то непосредственно в производственном помещении по основанию пола прокладывается магистраль, подводящая газ к рабочим местам.

Если же подобной возможности нет, то в качестве топлива используется бензин. Бачок с бензином устанавливается под верстаком ювелира. Бензин подается в горелку через гибкий шланг, который с помощью хомутов прикреплен к сварному каркасу.

Для обеспечения цеха (мастерской) воздухом нужна специальная компрессорная, из которой воздух централизованно подается по специальным магистралям с подводкой его к рабочим местам. Если специальной компрессорной нет, то воздух можно получать от небольшого компрессора, смонтированного у рабочего места, или ножной подкачкой специального резервуара, называемого "меха" (рис. 3). Последний метод трудоемок и малопроизводителен, однако в условиях небольших мастерских еще имеет применение. Магистраль для подачи воздуха, как и магистраль для подачи топлива, с помощью хомутов крепится к сварному каркасу верстака.

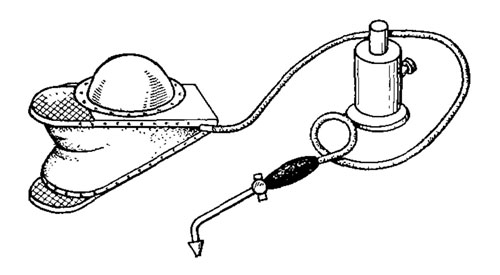

Рис. 3. Резервуар ножной подкачки воздуха типа 'меха'
Рис. 3. Резервуар ножной подкачки воздуха типа 'меха'



Для выполнения паяльных работ на передней панели верстака должны быть смонтированы рукоятки, с помощью которых открываются и закрываются вентили, установленные на магистралях топлива и воздуха. Для получения и поддержания пламени используются ручные стандартные и специальные газосварочные горелки (рис. 4). В настоящее время применяются специальныеювелирные горелки (см. рис. 4,б), которые просты по конструкции, удобны в обращении и обеспечивают регулирование и устойчивость пламени. Тип горелки выбирается в зависимости от вида топлива. Если применяется природный газ, то горелка должна состоять из двух трубок: для подачи газа и воздуха. На каждой трубке должен быть вентиль, который выполняет функции запорного и регулировочного клапанов. Для смешивания газа и воздуха конец трубки воздуха впаивается в газовую трубку или две трубки впаиваются в третью. К обеим трубкам с помощью гибких шлангов подается соответственно газ и воздух. На выходном конце горелки устанавливается насадка.

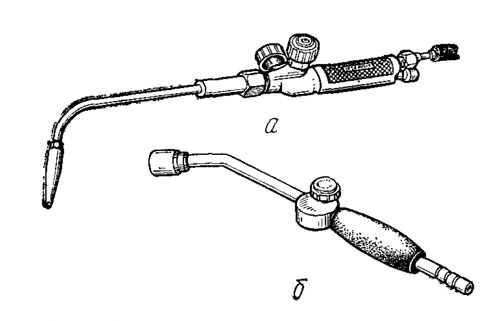

Рис. 4. Типы горелок для сварки с применением природного газа (а) и бензина (б)
Рис. 4. Типы горелок для сварки с применением природного газа (а) и бензина (б)



Горелки, работающие на смеси бензина с воздухом, по своей конструкции проще, чем газовые. Корпус такой горелки представляет собой трубку, снабженную запорным вентилем, который одновременно является и регулировочным (см. рис. 4, б). На верстаке, в правой его части, на столешнице или в одноместных верстаках на правой торцевой стенке крепится специальная металлическая подставка для горелки.

Для обеспечения хорошей освещенности верстака на тыльной стороне его крепится или на дальней стороне столешницы 1 устанавливается лампа местного освещения 7 (см. рис. 2), обеспечивающая освещенность в 1000 лк. Для этого может быть использована как лампа накаливания, так и люминесцентная. Рекомендуется монтировать лампу на гибкой пружинной стойке, чтобы была возможность изменять направление светового потока.

К правой торцевой стороне верстака крепится бормашина, состоящая из электродвигателя 2, гибкого вала 3 и наконечника с цанговым патроном 4. В зависимости от конструкции бормашины она может устанавливаться и непосредственно на столешнице. Ножной реостат устанавливается без закрепления на полу в проеме верстака перед сидящим рабочим.

Для удобства работы у стола имеется выступ - финагель 6, а для сбора отходов драгоценных металлов - выдвижной поднос 5.

Бормашина является универсальным оборудованием для ювелира и дает возможность механизировать обработку ювелирных изделий. Гибкий вал позволяет ювелиру устанавливать инструмент и обрабатывать изделия в различных положениях. Для регулирования частоты вращения инструмента применяется ножной реостат.

В левом, отдаленном от рабочего, углу столешницы может быть поставлена ванночка с емкостями для отбеливающего раствора и воды (рис. 5).

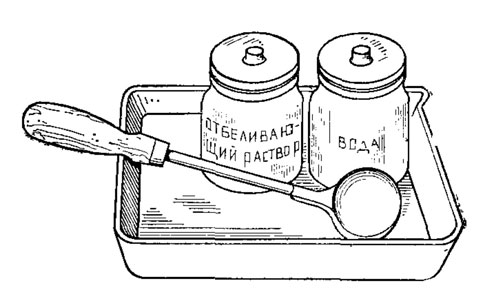

Рис. 5. Емкости для отбеливающего раствора
Рис. 5. Емкости для отбеливающего раствора



На столешнице в период работы ювелира находится также специальный ящик (рис. 6) для хранения драгоценных металлов (гофта). Для обеспечения сохранности драгоценных металлов и ювелирных камней каждый ювелир должен иметь свою гофту, которую после окончания рабочего дня он закрывает замком и опечатывает индивидуальной печатью. Закрытая и опечатанная гофта должна сдаваться под роспись на хранение в кладовую или другому должностному лицу в зависимости от структуры производства и перечня должностных обязанностей.

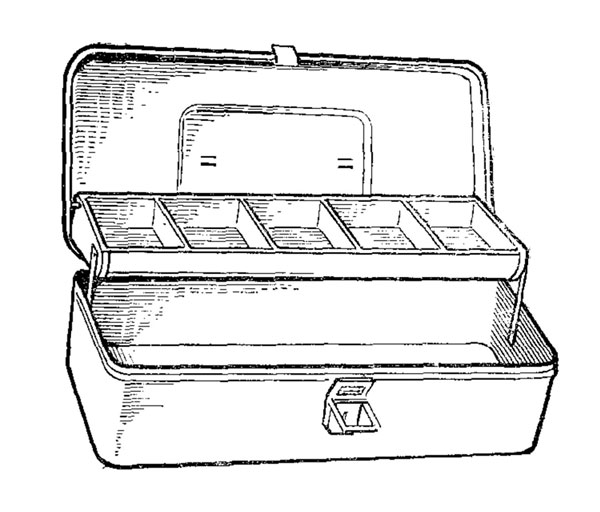

Рис. 6. Ящик для хранения драгоценных металлов (гофта)
Рис. 6. Ящик для хранения драгоценных металлов (гофта)



При выполнении индивидуальных заказов по изготовлению и ремонту ювелирных изделий каждому ювелиру необходимо иметь набор инструментов и приспособлений.

Тиски - основной инструмент для крепления заготовок при обработке. В ювелирном производстве могут применяться как маленькие слесарные тиски с параллельным расположением губок, так и ручные зажимные цанги (рис. 7).

Рис. 7. Ювелирные тиски: а - параллельные настольные, б - ручные с зажимом при помощи барашка, в - ручные с зажимом при помощи вращающейся ручки, г - зажимная цанга
Рис. 7. Ювелирные тиски: а - параллельные настольные, б - ручные с зажимом при помощи барашка, в - ручные с зажимом при помощи вращающейся ручки, г - зажимная цанга



Напильники используются различных профилей: плоские, трехгранные, квадратные, ромбические, круглые, полукруглые, овальные, а также специальные так называемые "мессер" (ножеобразный) и "фогальцен" (полукруглый двусторонний). В ювелирном производстве применяются напильники шести номеров: от 0 до 5. Самую крупную насечку имеют напильники номера 0, а самую мелкую - номера 5. Для безопасности удобства работы на хвостовик напильника должна быть насажена деревянная ручка.

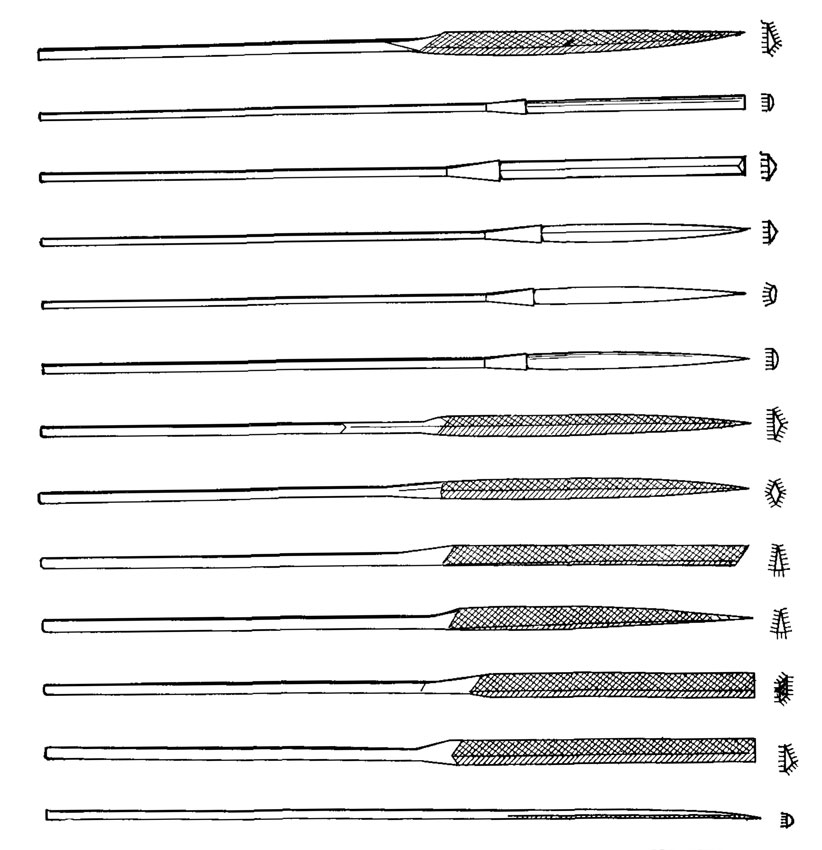

Рис. 8. Надфили (профили и насечки показаны в виде торцевых сечений)
Рис. 8. Надфили (профили и насечки показаны в виде торцевых сечений)



Надфили (рис. 8) применяются для более точных опиловочных работ. В ювелирном производстве применяются надфили с хвостовиком следующих профилей: ножеобразные, трехгранные, круглые, квадратные, овальные, полукруглые, плоские и др., а также двусторонние надфили с изогнутой рабочей частью (рис. 9), которые называются рифели. На нерабочей части рифели имеют квадратное сечение, которое служит ручкой. Рифели подразделяются на пять номеров - от 1 до 5. Самая крупная насечка у номера 1, а самая мелкая - у номера 5.

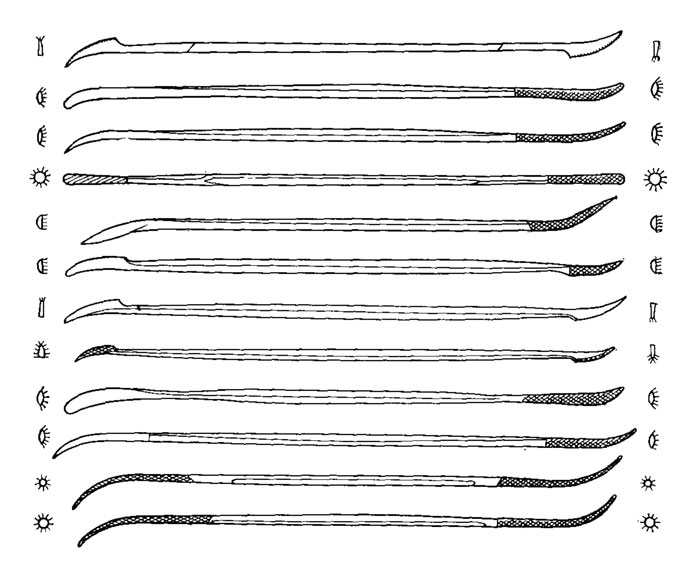

Рис. 9. Рифели (профили и насечки показаны в виде торцевые сечений)
Рис. 9. Рифели (профили и насечки показаны в виде торцевые сечений)



Сверла применяются следующих видов: перовые, спиральные, центровые (рис. 10).

Рис. 10. Сверла: а - перовое, б -

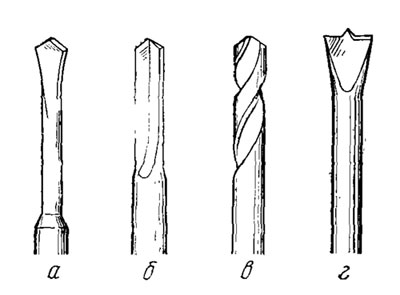

Рис. 10. Сверла: а - перовое, б - "эйрека", в - спиральное, г - центровое



У перовых сверл острые режущие кромки находятся на расширенном конце головки сверла. Они просты по конструкции, и опытные ювелиры изготовляют их самостоятельно. Однако эти сверла имеют ряд недостатков: малую скорость резания, отсутствие направляющих элементов и плохой отвод стружки. Разновидностью перового сверла является сверло "эйрека"; в нем отвод стружки производится через специальную канавку, которая выфрезерована и проходит вертикально от острия вверх.

Спиральные сверла имеют большие преимущества, если их использовать в стационарных сверлильных станках. Однако в ювелирном производстве использование их ограничено, так как сверление ведется в основном ручной дрелью или бормашиной с гибким валом, где при малейших перекосах сверла ломаются.

В центровых сверлах обе главные режущие кромки расположены напротив друг друга и в отличие от перового сверла находятся в одной горизонтальной плоскости, перпендикулярной оси сверла. Эти сверла применяют в ювелирном производстве для получения цилиндрических углублений с плоским дном.

Фрезы применяются для механизированной опиловки заготовок ювелирных изделий. Фрезерование в ювелирном производстве ведется на бормашине с применением следующих видов фрез (рис. 11): конических, цилиндрических, торцевых, комбинированных, сферических, полостных и специальных.

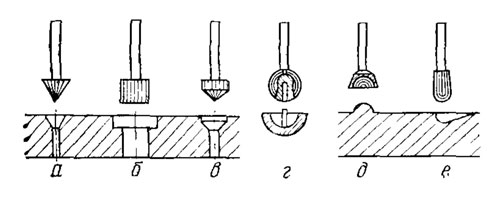

Рис. 11. Фрезы (боры): а - коническая, б - цилиндрическая торцевая, в - комбинированная остроконечно-цилиндрическая, г - шаровая, д - плоская сферическая, е - фасонная
Рис. 11. Фрезы (боры): а - коническая, б - цилиндрическая торцевая, в - комбинированная остроконечно-цилиндрическая, г - шаровая, д - плоская сферическая, е - фасонная



Фрезы, применяемые в ювелирном производстве, изготовляются совместно с хвостовиком, который вставляется и закрепляется в патроне (наконечнике), установленном на конце гибкого вала бормашины. Вид фрезы выбирается в зависимости от обрабатываемой поверхности.

Плоскогубцы и круглогубцы (рис. 12) применяются для удержания и изгиба деталей ювелирных изделий. Плоскогубцы подразделяются по профилю губок.

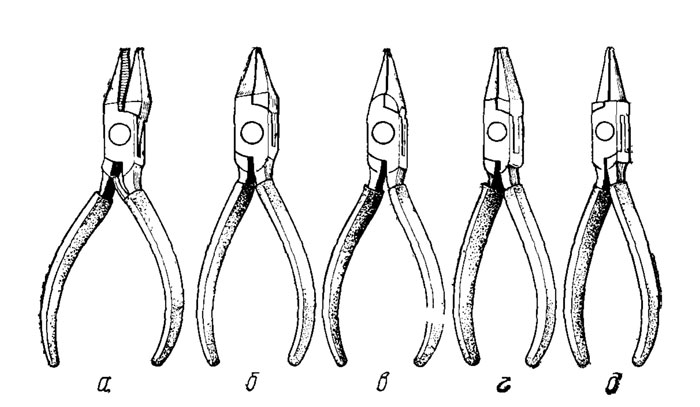

Рис. 12. Плоскогубцы с различными формами губок (а-г) и круглогубцы (д)
Рис. 12. Плоскогубцы с различными формами губок (а-г) и круглогубцы (д)



Кусачки (рис. 13) применяются для откусывания мелких деталей ювелирных изделий. Они подразделяются по виду рабочей части и режущих губок.

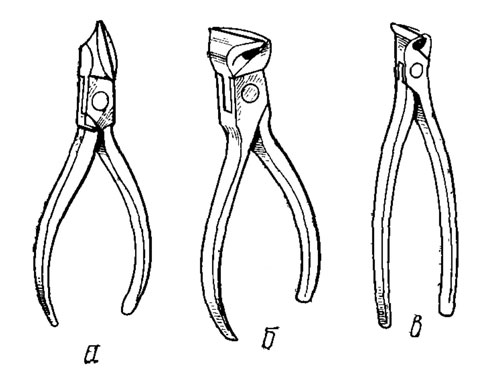

Рис. 13. Кусачки: а - бокорезы, б - широкие, в - торцевые
Рис. 13. Кусачки: а - бокорезы, б - широкие, в - торцевые



Ножницы (рис. 14) применяются для резки листовых и других деталей различных сечений. В ювелирном производстве применяются ножницы двух видов: обычные с укороченными ручками для резки металла и шпицножницы также с укороченными ручками.

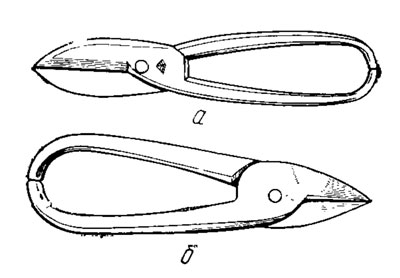

Рис. 14. Ручные ножницы: а - прямые, б - шпицножницы
Рис. 14. Ручные ножницы: а - прямые, б - шпицножницы



Пинцеты (рис. 15) применяются для кратковременного удержания изделия и припоя, а также выполнения операций гибки, не требующих большого усилия. Пинцеты, применяемые в ювелирном производстве, подразделяются по форме и конфигурации прижимных губок.

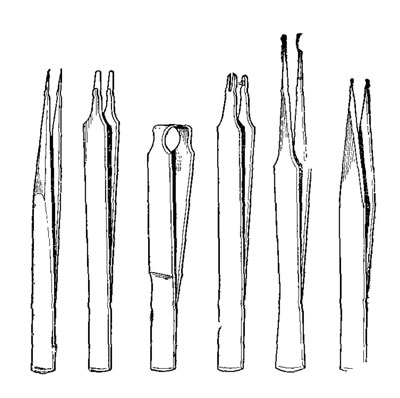

Рис. 15. Пинцеты с различными профилями губок
Рис. 15. Пинцеты с различными профилями губок



Лобзик (рис. 16) представляет собой ножовочный станок малого размера. Расстояние между державками полотна регулируется, что дает возможность использовать и сломанные (укороченные) полотна пил. Полотна представляют собой закаленную стальную полосу прямоугольного сечения, на одной стороне которой нарезаны зубья. Лобзик применяется для нарезания пазов, вырезки различных ажурных узоров и др.

Рис. 16. Лобзик
Рис. 16. Лобзик



Молотки (рис. 17) имеют рабочую поверхность (бойки) раз­личной формы: плоскую, закругленную, шаровидную и клиновидную. Наряду со стальными широко применяются молотки, изготовленные из текстолита и дерева. Ручки в молотках должны быть деревянными.

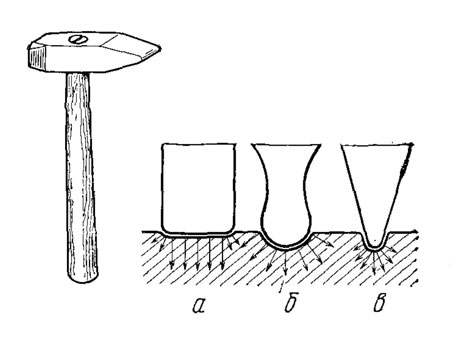

Рис. 17. Молоток и виды бойков: а - плоский, б - шаровидный, в - клиновидный скругленный
Рис. 17. Молоток и виды бойков: а - плоский, б - шаровидный, в - клиновидный скругленный



Наковальни (рис. 18) служат для создания жесткой основы при обработке заготовок ювелирных изделий. В ювелирном производстве в зависимости от рабочей поверхности применяются следующие наковальни: брусковая (флакезен), вставная (флагшток), двурогая (шперак) и ригель. Рабочая часть поверхности должна быть термообработана и отполирована.

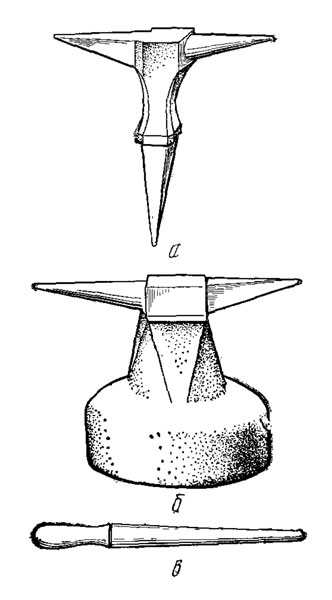

Рис. 18. Наковальни: а - вставная, б - двурогая, в - ригель
Рис. 18. Наковальни: а - вставная, б - двурогая, в - ригель



Специальные плиты и пуансоны (рис. 19) применяются для штамповки и формовки деталей ювелирных изделий. В соответствии с конфигурацией гнезд в плитах они комплектуются пуансонами с такой же конфигурацией и изготовляются из высококачественной легированной стали, а рабочая часть их должна быть термообработана и отполирована.

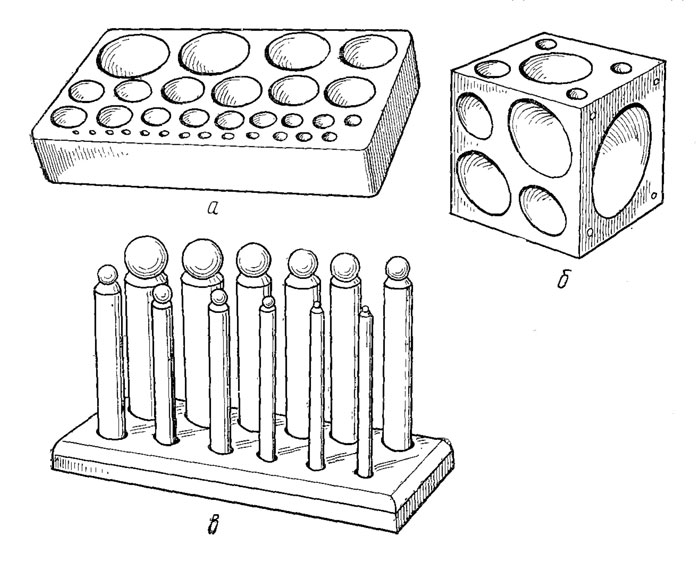

Рис. 19. Специальные плиты и пуансоны. а - плита для полушариков, б - куб для полушариков, в - шаровые пуансоны
Рис. 19. Специальные плиты и пуансоны. а - плита для полушариков, б - куб для полушариков, в - шаровые пуансоны



Волочильная доска (рис. 20) применяется для изготовления проволоки небольших сечений из более толстой. Волочильные доски могут быть различной формы: круглой, квадратной, прямоугольной и др. В гнезда основания доски в размерной последовательности устанавливают набор фильер, которые должны быть плотно посажены.

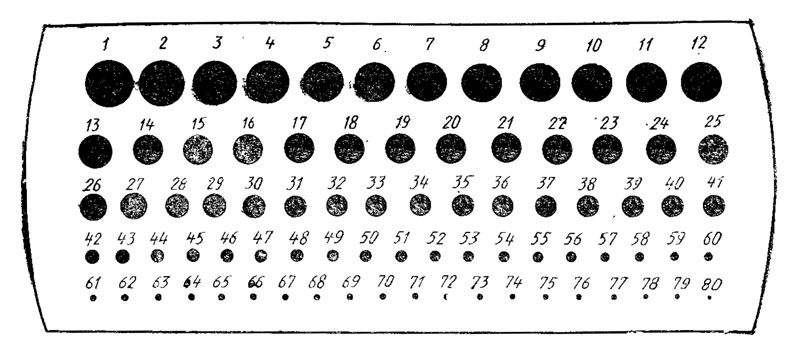

Рис. 20. Волочильная доска
Рис. 20. Волочильная доска



Измерительный инструмент, применяемый ювелиром на рабочем месте, - это весы технические настольные 4 кл. с разновесами, микрометр со шкалой делений от 0 до 25 мм и ценой делений 0,01 мм, штангенциркуль со шкалой деления от 0 до 150 мм и ценой деления 0,1 мм, металлическая линейка длиной 200 мм и ценой деления 1 мм, кольцемер и пальцемеры от 15 до 25 размера (рис. 21). Все измерительные инструменты должны быть проверены органами Госстандарта.

Рис. 21. Инструменты для измерения пальца и кольца: а - пальцемер, б - кольцемер

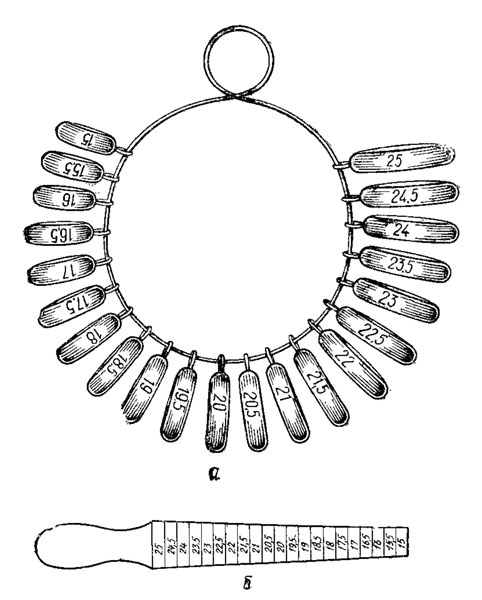

Рис. 21. Инструменты для измерения пальца и кольца: а - пальцемер, б - кольцемер



В инструмент специального назначения входят: штихели для гравировки, чеканы, инструменты для закатки и обжатия металла при закрепке камней, шаберы, а также приспособления: для гибки шинки колец (называемое "девятка"), для захвата кольца в период закрепки камня (называемое "шнальценки") и др.

В состав инструмента, который используется для обработки поверхностей деталей ювелирных изделий и заточки инструмента, входят мелкие абразивные круги, которые устанавливаются в патрон бормашины, или плоские абразивные бруски.

Для плавки сплавов драгоценных металлов (в не большом количестве) применяются специальные керамические ложки, которые должны быть огнестойкими в пределах температур плавления применяемых материалов.

Для сбора отходов применяются волосяная щетка в виде малярной кисти с укороченной ручкой и узкая плоская кисть. С помощью щетки удаляются остатки мелких опилок, а с помощью кисти все отходы сметаются в поддон верстака или в кучку для их сбора. Кроме щеток ювелир должен иметь совок и магнит. Магнит используется для извлечения стальных опилок, попавших в процессе обработки в опилки драгоценных металлов. После этого опилки драгоценных металлов промагничиваются, сметаются и пересыпаются в специально предусмотренную тару - цилиндрическую коробку с крышкой. Коробка должна иметь сетчатую, горизонтально установленную перегородку с мелким переплетением. Это необходимо для того, чтобы мелкие опилки падали вниз, а более крупные отходы оставались сверху. Крышка коробочки должна плотно прилегать к основанию.

Кроме перечисленного инструмента в работе ювелира могут применяться специальные нестандартные приспособления, которые необходимы для выполнения каких-либо вспомогательных операций.
