РЕМОНТ ЛАП КУЛЬТИВАТОРОВ

Лапы культиваторов подвержены сильному износу, который заключается в притуплении их лезвий. При затуплении лезвий лап нарушается нормальная работа мультиватора. Лапы культиваторов имеют различную конструкцию и размеры. На рис. 131 изображены культиваторные лапы: .плоскорежущая стрельчатая, универсальная, рыхлительная жесткая и рыхлительная пружинная.

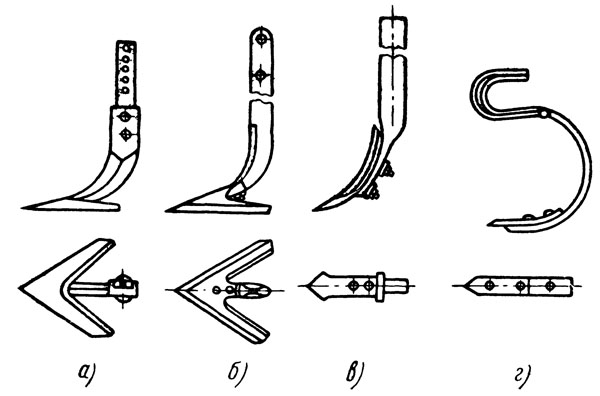

Рис. 131. Лапы культиваторов:
а - плоскорежущая стрельчатая, б — универсальная, в — рыхлительная жесткая, г — рыхлительная пружинная

Лапы культиваторов изготовляют из стали марок 65Г и 70Г. Лапы крепятся «а жестких или пружинных стойках болтами или заклепками. Стойки жесткие высотой 330—367 мм изготовляют из стали марки МСт. 5 или из ковкого чугуна не ниже марки КЧЗЗ-8; при высоте 402—460 мм их изготовляют из стали не ниже марки МСт 6. Стойки пружинные выполняют из стали марок 65Г и 70Г.

Лезвия культиваторных лап на ширине 24—30 мм подвергают закалке 'и отпуску. После термической обработки твердость лезвий должна быть в пределах 352—495 единиц по Бринелю. В остальной части лап допускается твердость, не превышающая 352 единиц по Бринелю. Толщина лезвий колеблется в пределах 0,3—0,5 мм.

Культиваторные лапы при затуплении лезвий, когда они еще по ширине захвата не уменьшаются, затачивают на наждачном точиле. Культиваторные лапы могут иметь верхнюю, нижнюю или комбинированную заточку (рис. 132). Применение того или 321

иного способа заточки зависит от положения лап в работе. Плоскорежущие лапы имеют верхнюю заточку, а рыхлительные лапы, круто устанавливаемые, — нижнюю заточку. Комбинированная заточка применяется обычно при восстановлении универсальных лап. У правильно заточенной лапы между ее нижней поверхностью (режущей плоскостью) и опорной поверхностью

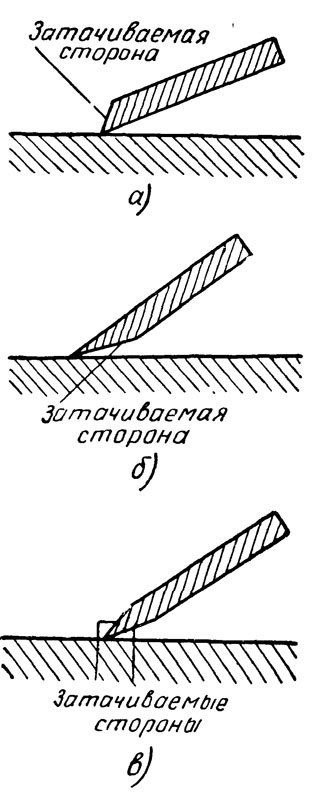

Рис. 132. Способы заточки культиваторных лап:
а — верхняя, б — нижняя, в — комбинированная

всегда должен быть угол около 5°. При заточке нельзя допускать сильного нагрева лапы, иначе произойдет отпуск и твердость в закаленной зоне понизится.

Культиваторные лапы после нескольких заточек уменьшаются по ширине захвата. Ремонт культиваторных лап, изношенных по ширине захвата, производится с применением кузнечной оттяжки лап до первоначальных размеров, заточки лезвий и их термической обработки. Для оттяжки лапу нагревают в кузнечном горне до 850— 900° (светло-красный цвет каления). (Каждую лапу при оттяжке приходится нагревать в горне несколько раз, сообразуясь с длиной ее нагреваемой части, которую можно оттянуть до остывания металла ниже ковочной температуры. Оттяжка лап производится ударами молота. Нагретую лапу вынимают из горна и подают к молоту кузнечными клещами. При оттяжке плоскорежущей лапы вначале нагревают и оттягивают одно крыло, затем ее среднюю часть и, наконец, второе крыло.

При оттяжке лапы пользуются шаблоном, которым проверяют правильность ее формы и размеров. При проверке рабочей поверхности лапы просвет между шаблоном и лапой должен быть не более 1,5 мм. 1Как только лапа остынет, затачивают лезвия на наждачном точиле. Толщина лезвий должна быть от 0,3 до 0,5 мм. Лезвия тоньше 0,3 мм быстро выкрашиваются во время работы. После заточки лезвия должны быть равными по величине; местные просветы между отдельными участками лезвия и плитой допускаются не более 2 мм. Затем лапа подвергается термической обработке— закалке и отпуску. Для закалки лапу нагревают в кузнечном горне до 820° (светло-вишнево-красный цвет каления). Нагретую лапу вынимают из горна кузнечными клещами и для

охлаждения опускают в масляную ванну, в которой охлаждают не всю лапу, а только лезвие шириной 24—30 мм. Для отпуска лапу снова нагревают в кузнечном горне до 400° (серый цвет побежалости) и медленно охлаждают ее на воздухе. Твердость лезвий лапы проверяют напильником, который при движении по лезвию лапы не должен оставлять никаких следов.

Стойки лап во время работы часто изгибаются. Ремонт изогнутых стоек лап заключается в их дранке в нагретом виде. При правке нагретой стойки удары молотком надо наносить лишь по месту, нагретому до светло-красного цвета каления. После правки стойка должна как можно медленнее остывать. Затем стойку лапы проверяют по шаблону, изготовленному по форме готовой (заводской) стойки.

Пружинные рыхлительные культиваторные лапы после полного износа и затупления восстанавливают перевертыванием на 180°. В результате перевертывания лапы внизу окажется ее неизношенный конец.
