КУЗНЕЧНЫЕ РАБОТЫ ПРИ РЕМОНТЕ СЕЛЬСКОХОЗЯЙСТВЕННЫХ МАШИН И ОРУДИЙ


ИНСТРУМЕНТ И ПРИСПОСОБЛЕНИЯ, ПРИМЕНЯЕМЫЕ ПРИ РЕМОНТЕ СЕЛЬСКОХОЗЯЙСТВЕННЫХ МАШИН И ОРУДИЙ


При ремонте сельскохозяйственных машин и орудий пользуются различными инструментами и приспособлениями.

Мерительные, разметочные, режущие, зажимные и ударные инструменты применяются те же, что при выполнении слесарных операций.

При выполнении сборочных операций (временное соединение деталей, завинчивание и отвинчивание гаек и т. п.) применяют, кроме того, особые инструменты.

Сборочные болты служат для временного скрепления деталей передклепкой, прихваткой .под сварку и т. д. Они отличаются от обычных болтов длиной нарезки и наличием конусного конца (рис. 118, а). Для временного скрепления деталей применяют также заклепки, имеющие прорезь в конце стержня, в которую вставляют клиновую чеку (рис. 118, б, в). При скреплении чеку забивают в отверстие заклепки. При разъединении деталей чеку выбивают, а затем вынимают из отверстия заклепки.

Для завинчивания и отвинчивания гаек применяют ключи разной конструкции (рис. 119). Наиболее простые из них — плоские односторонние и двусторонние. Ключ состоит из рукоятки и головки, в которой имеется захват, называемый зевом ключа. Зазор между гайкой и плоскими гранями зева должен быть в пределах 0,1—0,3 мм. Ключ надо брать по размеру гайки. Излишнее увеличение зева вызывает смятие граней гаек. В некоторых случаях применяют более удобные плоские ключи с отогнутой ручкой — при срыве такого ключа с гайки возможность повреждения руки менее вероятна. Для работы в неудобных местах используют изогнутые торцовые ключи со сменными головками. Применяют также ключи для круглых гаек и пробок — с одним шипом и U-образные со многими шипами; последние более удобны, так как они центрируются по гайке и меньше портят ее прорезы. При ремонте сельскохозяйственных машин и орудий широко используют также разводные ключи.

Применение указанных ключей требует затраты значительных усилий, в особенности при завинчивании крупных гаек. Пользование ключом с трещоткой (рис. 119, к) несколько облегчает и ускоряет работу. При работе ключом с трещоткой кузнец повторяет одно и то же движение в одном положении, не снимая ключа с гайки.

При выполнении ремонтных работ в поле кузнецу необходимо иметь в своем распоряжении полный комплект исправных инструментов, которые следует хранить в переносных закрывающихся инструментальных ящиках. Переносный инструментальный ящик (рис.

120, а) состоит из пяти раздвигающихся секций, соединенных между -собой несложной системой рычажков. Нижняя секция—самая большая и предназначена для хранения молотков,

сверлильной машинки; две соседние — для поддержек, обжимок; две верхние секции (каждая с двумя перегородками)—для сверл, разверток, измерительного и проверочного инструмента. Ящики изготовляют из отходов листовой стали толщиной 1 мм или из фанеры. Инструмент можно также переносить в специальных сумках из брезента (рис. 120,б).

Шаблоны, применяемые для проверки контура деталей, изготовляют из листовой стали. На рис. 121, а показан листовой шаблон, с помощью которого проверяют лемех по контуру. Для проверки формы задней оси плуга применяют шаблон более сложной формы (рис. 121, б).

При выполнении ремонтных работ используют различные приспособления простой и сложной конструкции. Основные элементы этих приспособлений: рамы, скобы, винты, планки, стяжки И т. д.

На рис. 122, а изображено приспособление для правки рамы, состоящее из винта 2 и скобы 3. Усилие на раму 1 передается от

винта 2 при его завинчивании по часовой стрелке. На рис. 122,б изображено приспособление для правки рамы с применением домкрата. Это приспособление состоит из упора 5, стяжек 6, болтов 7. Домкрат 4 устанавливают между рамой, и упором 5; необходимое усилие передается на раму при повороте винта с помощью ручки.

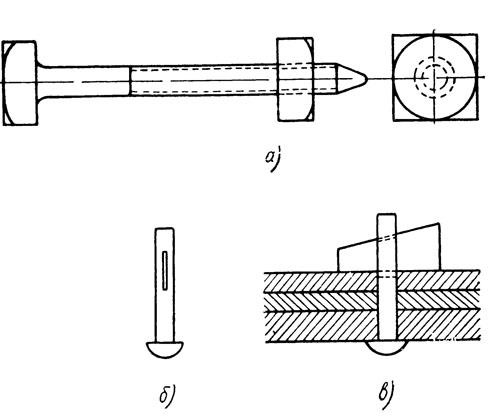

Рис. 118. Крепежные детали для временного соединения деталей: а — болт с конусным концом, б — заклепка с прорезью, в — соединение деталей с помощью заклепки и чеки

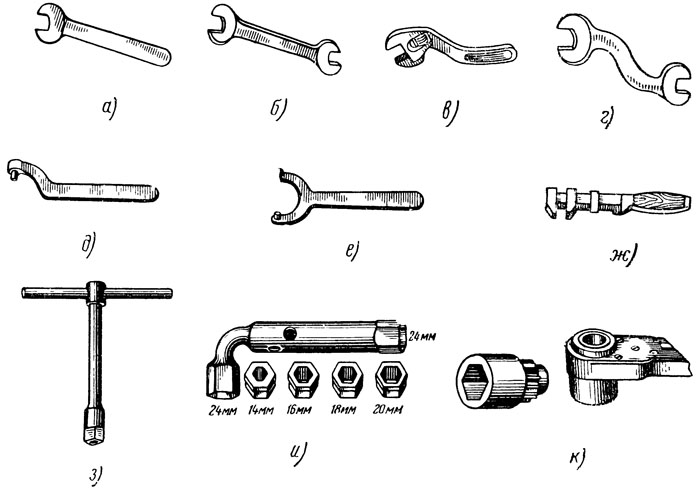

Рис. 119. Ключи:
а — односторонний, б — двусторонний, в — разводной, г — S- образный, д — крючковый, е — вилочный, ж—раздвижной, з — торцовый, и — торцовый изогнутый, к — с трещоткой

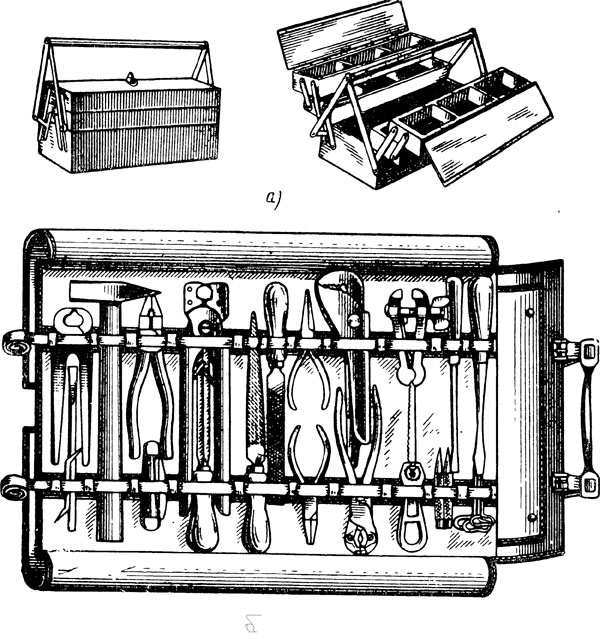

Рис. 120. Хранение переносного инструмента: а — в ящике, б — в сумке

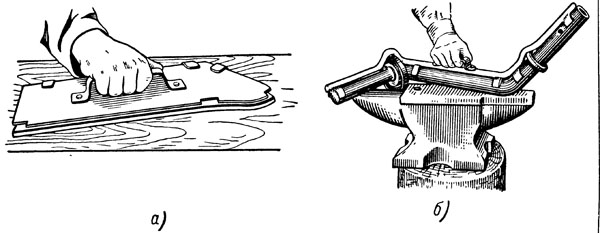

Рис. 121. Шаблоны для проверки:
а — контура лемеха, б — формы задней оси плуга

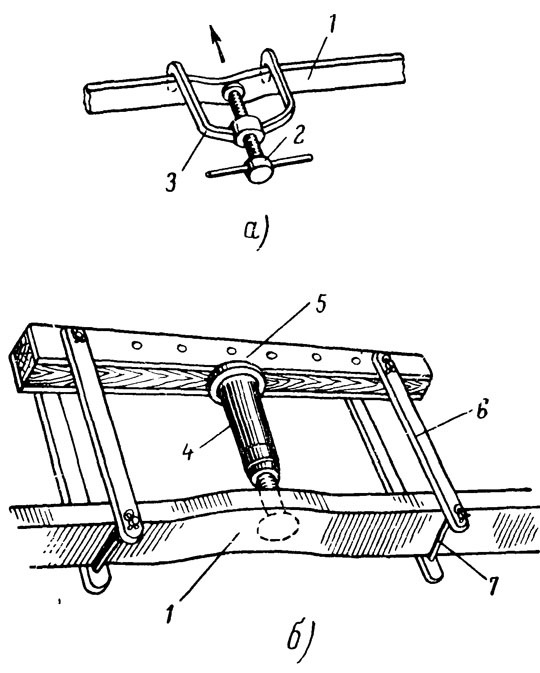

Рис. 122. Приспособления для правки рам: а — винтовое, б — с домкратом
