ИНСТРУМЕНТЫ, ПРИМЕНЯЕМЫЕ ПРИ ИЗГОТОВЛЕНИИ ПОДКОВ





При изготовлении подков применяются кузнечные инструменты общего назначения и инструменты специального назначения-  бухтовальный кузнечный молоток, короткие клещи, дорожник, зубило, гладилка, пробойник, шпилька.

Бухтовальный кузнечный молоток (рис. 102, а) весом около килограмма имеет одну круглую головку (с закругленными краями), а другую— прямоугольную с незакругленными краями. Круглая головка (бухтовальная) предназначена для таких работ по изготовлению подковы, при выполнении которых особенно необходимо избегать подрубок, складок, следов с резкими углами и т. п.
Короткие клещи (рис. 102, б) имеют плоские губки, расстояние между которыми должно быть не более 20 мм; длина клещей — не более 500 мм.

Дорожник (рис. 102, в) для изготовления гвоздевой дорожки представляет собой инструмент с тупым рабочим концом, расположенным перпендикулярно к ручке. Размеры рабочего конца должны обеспечивать изготовление гвоздевой дорожки глубиной от 4 до 8 мм и шириной от 5 до 9 мм (в зависимости от номера подковы); в дорожке должны помещаться головки гвоздей с таким расчетом, чтобы они не опускались ниже нижней плоскости подковы.





Пробойник (рис. 102, г) служит для пробивания гвоздевых отверстий. Рабочий конец его — прямоугольного сечения, обеспечивающий изготовление гвоздевых отверстий, выходная часть которых имеет ширину от 2,5 до 3,1 мм, а длину от 4,6 до 5,3 мм (в зависимости от номера подковы). Рабочую часть пробойников иногда изготовляют круглого сечения; в этом случае окончательная форма гвоздевому отверстию придается шпилькой прямоугольного сечения соответствующих размеров.

Пробойник для пробивания отверстия под ершик переднего шипа имеет круглое сечение диаметром не более 6—8 мм и небольшую конусность по направлению к концу рабочей части.

Шпилька (рис. 102, д) для окончательного формования и для прочистки гвоздевых отверстий может иметь сечение рабочей части в форме прямоугольника с размерами, равными размерам выходной части гвоздевых отверстий, и в форме круга диаметром не более 2 мм. В последнем случае шпилька применяется только для прочистки отверстий.

Гладилки для выглаживания поверхности подков и зубила для рубки металла на заготовки и для надрубки ершика на заготовке переднего шипа применяют обычного типа (см. § 42).

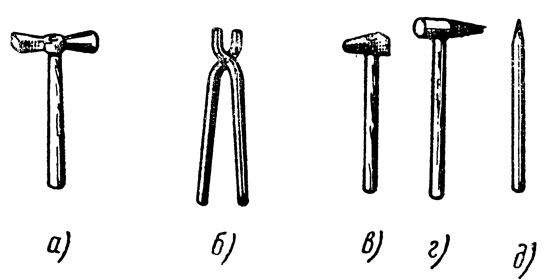

Рис. 102. Инструменты для изготовления подков: а — бухтовальный молоток, б — клещи, в — дорожник, г — пробойник, д — шпилька

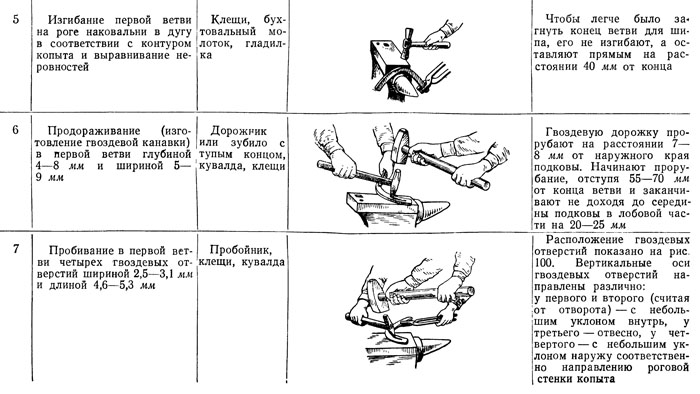

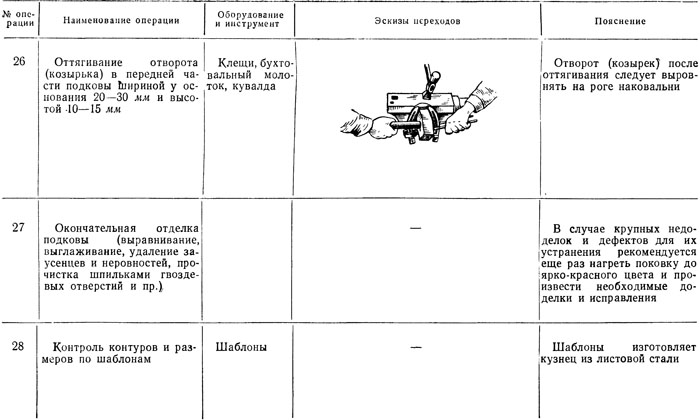

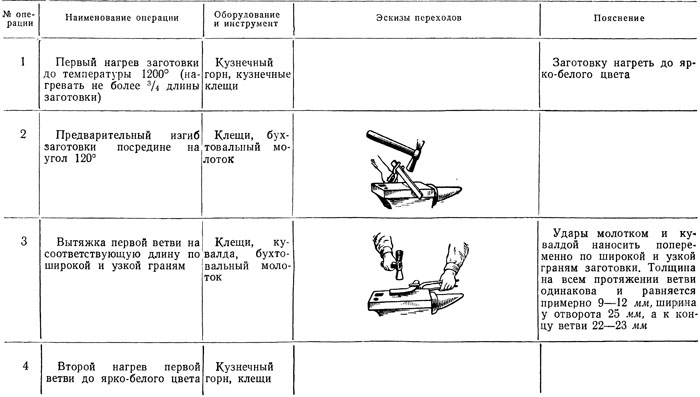

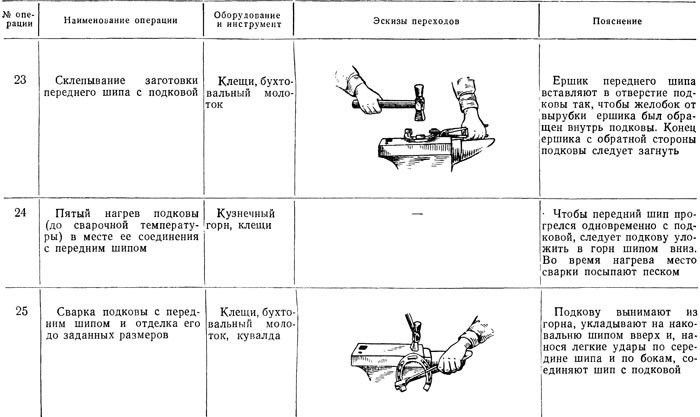

Таблица 39

Технологическая карта ковки подковы













КОНТРОЛЬНЫЕ ВОПРОСЫ

1. Для чего производится ковка лошадей?

2. Из каких частей состоит роговой башмак и каково назначение этих частей?

3. В чем заключается подготовка лошади к ковке?

4. Как производится расчистка копыта лошади перед ковкой?

5. Опишите процесс удаления старой подковы с копыта лошади.

6. Какие инструменты применяются для ковки и каково их назначение?

7. Расскажите о приемах ковки передних и задних ног.

8. Как крепится подкова к копыту лошади?

9. Каковы возможные дефекты ковки?

10. Расскажите об устройстве подковы.

11. Как производится обмер копыта?

12. Опишите процесс изготовления подковы.

13. Какие инструменты применяются при ковке подковы?
