Конструкция подков

В условиях колхозной кузницы подковы нередко изготовляют ручной ковкой.

Конструкция конской подковы несложна. Подкова представляет собой незамкнутую дугу, изготовленную из полосовой стали толщиной от 10 до 14 мм, шириной от 20 до 30 мм. Для крепления подковы гвоздями к копыту лошади в подкове делают восемь сквозных отверстий. Три шипа на подкове — один на лобовой части и два на концах—предназначены для того, чтобы ноги лошади не скользили.

На рис. 100 показано устройство и приведены основные размеры подковы. Плоскость подковы, прилегающая к копыту лошади, называется верхней, а противоположная ей — нижней. Если мысленно разделить подкову на две одинаковые части по вертикальной плоскости, то часть, обращенная к другой ноге лошади, называется внутренней ветвью подковы, а противоположная ей, обращенная от ноги лошади наружу, называется наружной ветвью.

В нижней плоскости в обеих ветвях подковы имеются канавки 5, называемые гвоздевыми дорожками, в которых пробиты гвоздевые (сквозные) отверстия 2 для подковных гвоздей. Размеры гвоздевой дорожки должны быть такими, чтобы в ней можно было поместить шляпку подковного гвоздя. На этой же плоскости крепят три подковных шипа: два пяточных
6 и один передний 4.

На верхней поверхности подковы расположены в передней части отворот 3, выходные отверстия 2 для гвоздей и скос на внутренних сторонах подковы, называемый бухтовкой 1. Отворот 3, представляющий собой дугообразный выступ толщиной не более 3—5 мм, оттянутый с передней части подковы, делают для более плотной пригонки подковы и более прочного крепления ее к копыту. Бухтовка служит для того, чтобы подкова не касалась мягких подошвенных частей копыта и не вызывала болевых ощущений в ноге лошади.

Для работы лошади в летних условиях применяют летние подковы с тупыми шипами или совсем без шипов, а для работы в зимних условиях—зимние подковы с острыми шипами.

Размеры отдельных элементов и вес подков различны и определяются размерами копыт, а также условиями работы лошади. Наиболее употребительные размеры и вес подков приведены в табл. 38.

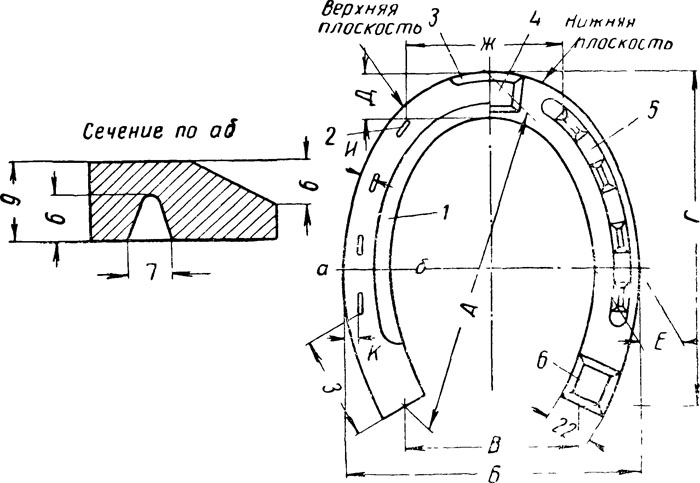

Рис. 100. Подкова с постоянными шипами:
1 — бухтовка, 2 — гвоздевые отверстия, 3 — отворот, 4 — передний (зацепной) шип, 5 — гвоздевая дорожка, 6 — задний (пяточный)
шип

Таблица 38

Размеры и вес наиболее употребительных стандартных подков (рис. 100)

Показатели	Буквенное обозначение размеров				Размеры подков в мм и вес				в г
		j		2		3			4 1		5
		перед.	задн.	перед.	задн.	перед.	задн.	перед.	задн.	перед.	задн.	Допус ки
Длина подковы от середины отворота до	А	122,1	119,8	130,1	130,5'	142,3	142,6	150,1	148,8	161,2	159,9	±3
конца ветвей
Расстояние между наружными краями и	Б	105	105	114	114	122	122	133	133	140	140	±3
самой широкой частью закругления
Расстояние между концами ветвей	В	47	54	52	58	63	66	66	68	69	68	±3
Расстояние от отворота до линии, соеди	Г	120	117	128	128	139	139	147	145	158	156	±3
няющей концы ветвей
Ширина подковы в передней части	Д	22	22	24	24	25	25	25	25	26	26	±2
Ширина подковы посредине ветвей	Е	20	20	20	20	21	21	21	21	22	22	±2,5
Расстояние между двумя передними гвоз
девыми отверстиями	Ж	44	40	50	46	52	50	58	54	60	56	±2
Расстояние между последним гвоздевым	3	56	56	60	60	65	65	68	68	70	70	±5
отверстием и концом ветви
Расстояние от второго гвоздевого отвер	И	7	7	7	7	8	8	8	8	9	9	±1,5
стия до наружного обвода
Расстояние от пяточного гвоздевого отвер	К	4,5	4,5	4,5	4,5-	5,5	5,5	5,5	5,5	6,5	6,5	± 1.5
стия до наружного обвода
Вес верховой подковы в г	—	355	355	412	395	485	470	525	525	590	565	± 5°/₀
Вес упряжной подковы в г		372	372	425	408	498	483	538	570	578	648	±5%
