ЗАКАТКА ПРОВОЛОКИ




Наибольшая жесткость кромок изделия достигается при помощи закатки проволоки. Толщину проволоки выбирают в зависимости от размеров изделий с учетом воспринимаемой нагрузки.

Закатка проволоки .производится вручную и на зигмашине. Ручная закатка выполняется молотком на угольнике или скребке. Длина кромки, загибаемой под проволоку, не должна превышать диаметра проволоки более чем в 2,5 раза (рис. 83, а). Прежде чем приступить к закатке проволоки, надо на заготовке вдоль кромки наметить линию на расстоянии 7з ширины припуска (рис. 83, б). На эту величину предварительно изгибают кромку заготовки на угольнике (рис. 83, в). Затем заготовку изгибают вдоль кромки второй раз (рис. 83, г) с таким расчетом, чтобы получить желобок. В полученный желобок вкладывают проволоку и ударами молотка сгибают кромку заготовки сначала предварительно (рис. 83, д), а затем окончательно (рис. 83, е). При правильной закатке материал в местах изгиба должен плотно прилегать к проволоке.

При закатке проволоки на прямых изделиях кромки заготовок предварительно изгибают вручную. Закатку проволоки у изделий с прямыми кромками и цилиндрической формы производят на зигмашине (рис. 83, ж, з, и, к). При закатке проволоки на зигмашине кромки загибаются вместе с проволокой и они плотно обжимаются роликами.

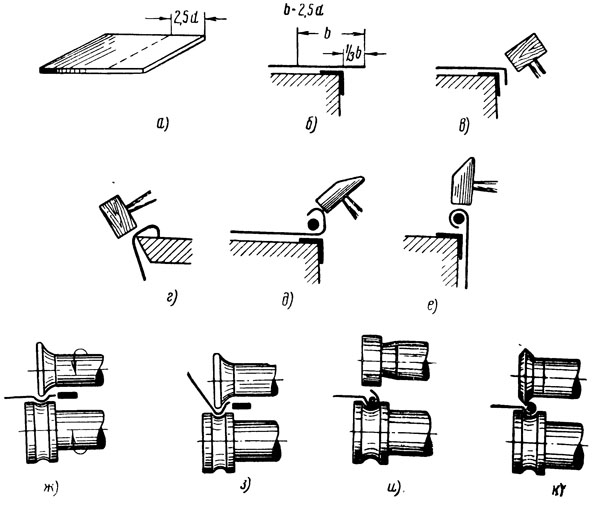

Рис. 83. Закатка проволоки:
а — разметка заготовки под закатку проволоки, б — разметка кромки под загибку проволоки, в, г, д, е — приемы ручной закатки проволоки, ж, з, и, к — приемы закатки проволоки на зигмашине
